Как поменять матрицу на ноутбуке Acer 5750

Сервисный центр Просто Сервис на Ямашева (tigarbo) 197

Ноутбуки Acer ASPIRE 5750-2313G32Mikk

Рассмотрим процесса замены дисплея на примере ноутбука Acer 5750.

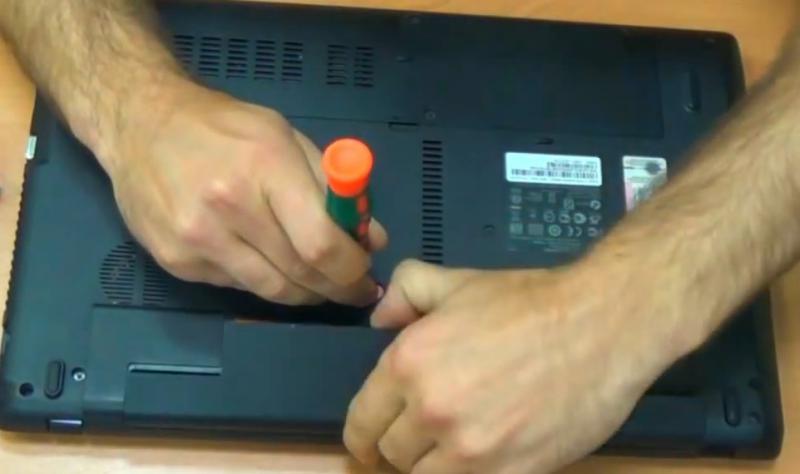

В начале обязательно снимаем аккумулятор.

Как поменять матрицу на ноутбуке Acer 5750, фото 1

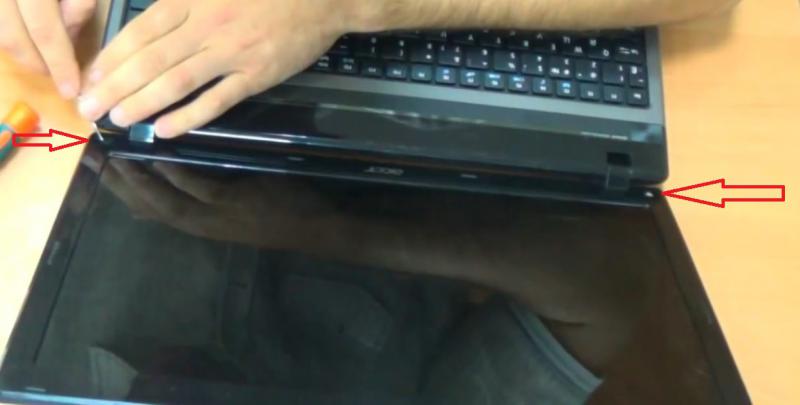

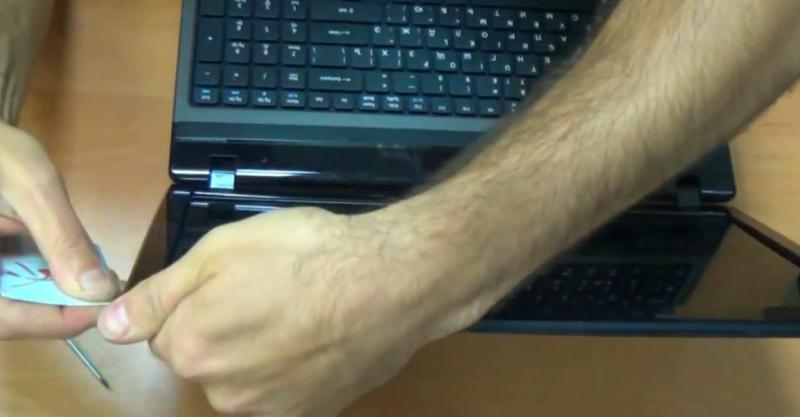

Извлекаем 2 заглушки, скрывающие винты. Они расположены с левого и правого края дисплея ноутбука, в нижней части.

Как поменять матрицу на ноутбуке Acer 5750, фото 2

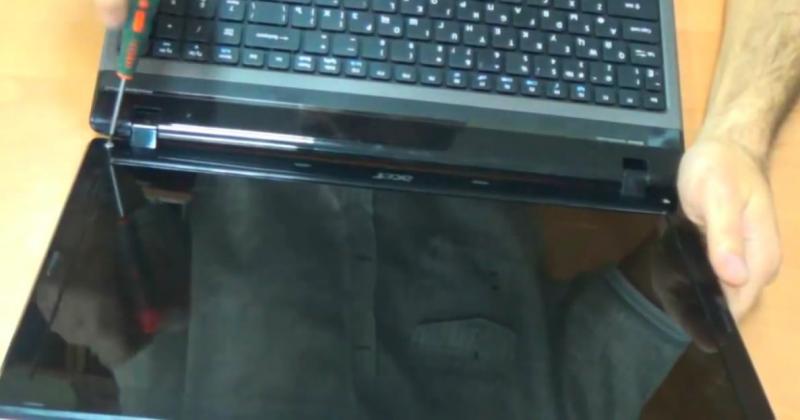

Выкручиваем винты.

Как поменять матрицу на ноутбуке Acer 5750, фото 3

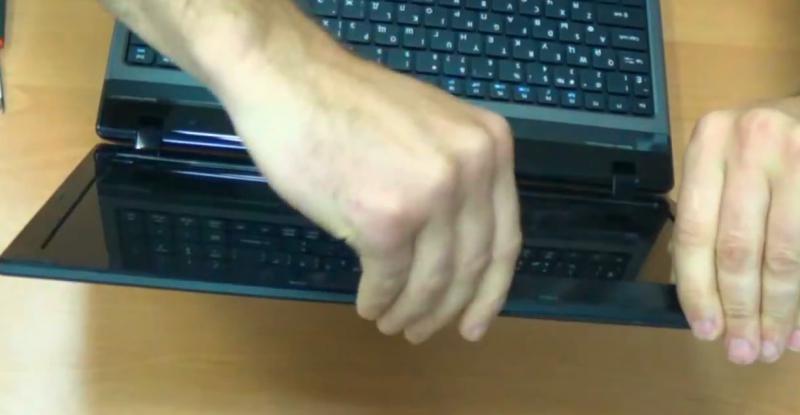

Внешняя (декоративная) панель дисплея снимается легко, если выгибать её в направлении от дисплея.

Как поменять матрицу на ноутбуке Acer 5750, фото 4

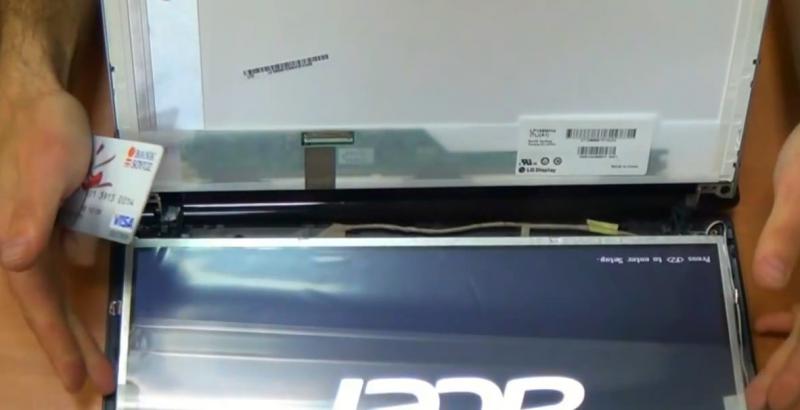

Воспользовавшись пластиковой карточкой освобождаем защелки из пазов по углам корпуса.

Как поменять матрицу на ноутбуке Acer 5750, фото 5

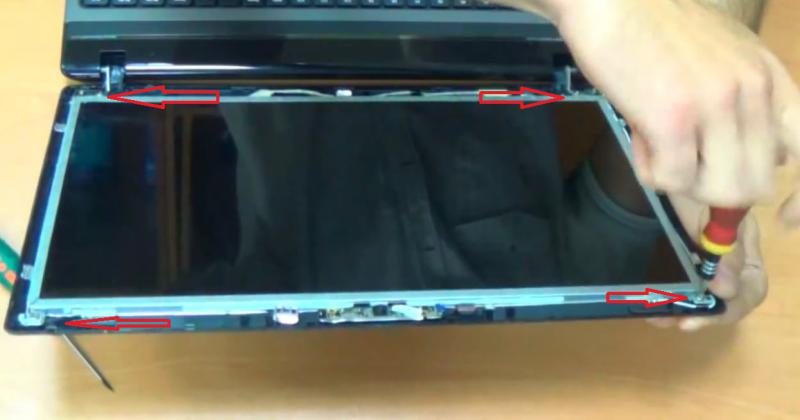

Контурная металлическая рамка фиксирует матрицу на задней панели. Выкручиваем фиксирующие её винты. Их всего 4.
Как поменять матрицу на ноутбуке Acer 5750, фото 6

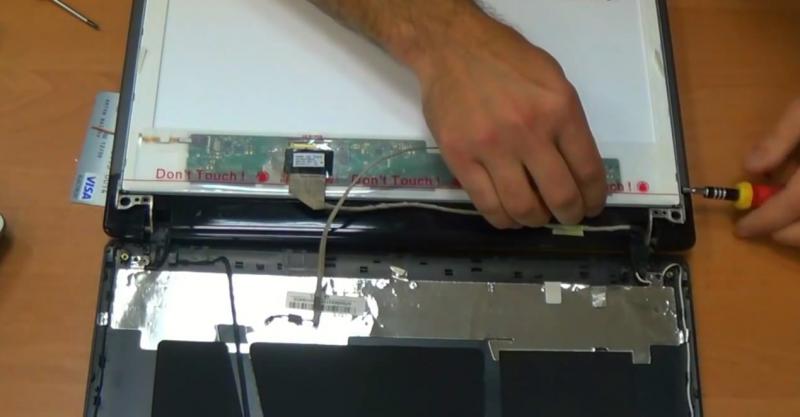

Чтобы не повредить шлейф Web-камеры отключаем его из слота.

Как поменять матрицу на ноутбуке Acer 5750, фото 7

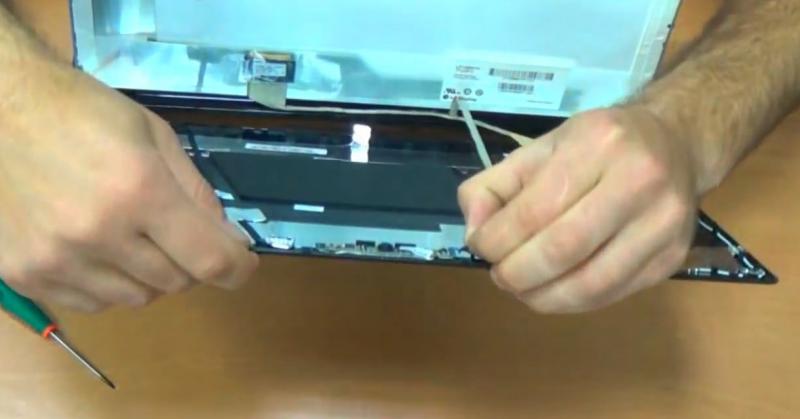

Шлейф матрицы фиксируется скотчем, его нужно аккуратно отодрать от задней крышки дисплея.

Как поменять матрицу на ноутбуке Acer 5750, фото 8

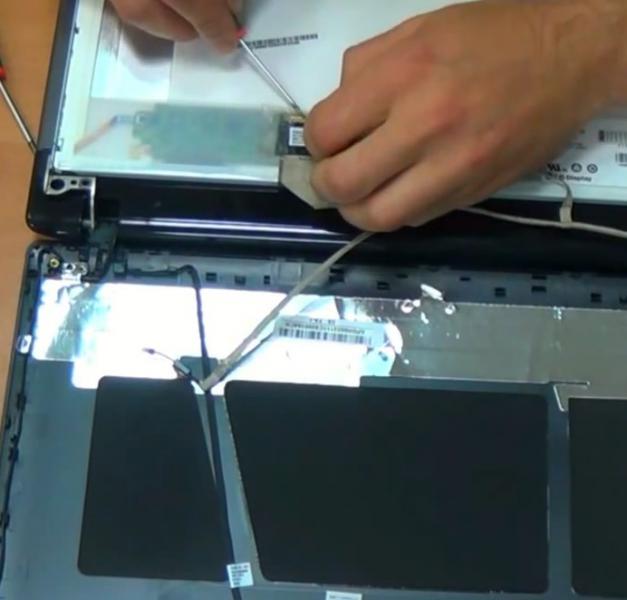

Проверим работу новой матрицы, подоткнув в неё шлейф.

Как поменять матрицу на ноутбуке Acer 5750, фото 9

Теперь можно выкрутить из контурной рамки неисправную матрицу и заменить её новой. С обеих сторон рамки по 3 фиксирующих болта. Причем, при установке новой матрицы, необходимо соблюдать определенную последовательность. Например, последним закручивается болт, расположенный по середине. Они промаркированы цифрами: 1, 2, 3.

Как поменять матрицу на ноутбуке Acer 5750, фото 10

В обратном порядке производим сборку дисплейного модуля ноутбука, не забывая вернуть на место шлейф камеры. Ремонт завершен.
