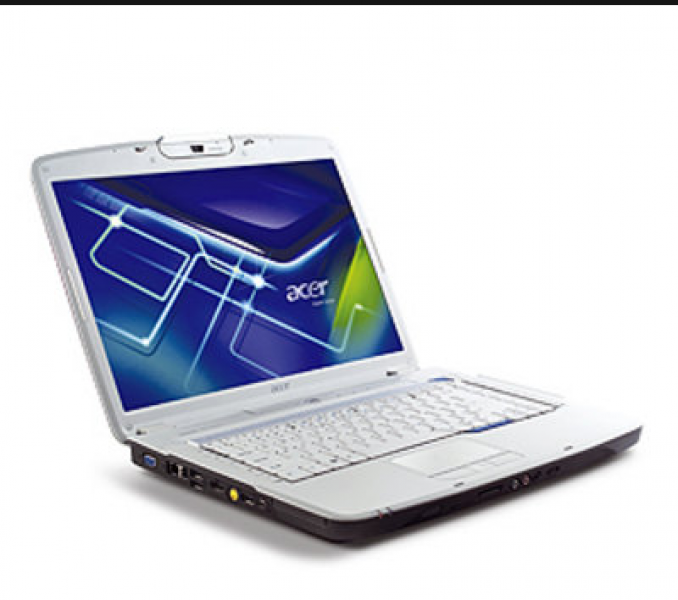

vsepochinim Ноутбуки Acer ASPIRE 5920

Видеокарта часто выходит из строя, если не придерживаться правил эксплуатации ноутбука Acer. Основная причина – перегрев гаджета из-за нарушения работы охладительной системы. Ремонт достаточно сложный и в домашних условиях невозможно произвести замену в случае отсутствия инфракрасной паяльной станции. Однако в ноутбуках Acer можно заменить видеокарту, если посчастливится найти новую. Лучше всего заказывать в проверенных специализированных магазинах, иначе можно приобрести использованную деталь.

Как узнать, что вышла из строя именно видеокарта? На экране не появляется изображение, но световые индикаторы мерцают и есть характерный звуковой сигнал при включении. Дисплей может быть разделен на несколько квадратов, картинка скачет или искажается. Однако такие признаки указывают и на поломку матрицы экрана, поэтому ее следует проверить, подключив к другому ноутбуку.


Если есть уверенность, что вышла из строя именно видеокарта, необходимо запастись терпением и подготовить тонкую крестовую отвертку, пластиковую лопатку, пинцет, новуювидеоплату. Для замены видеочипа нужна специальная паяльная станция, флюс для пайки, специальный термометр, термопара, свинцовый припой, спирт и мягкая ткань.

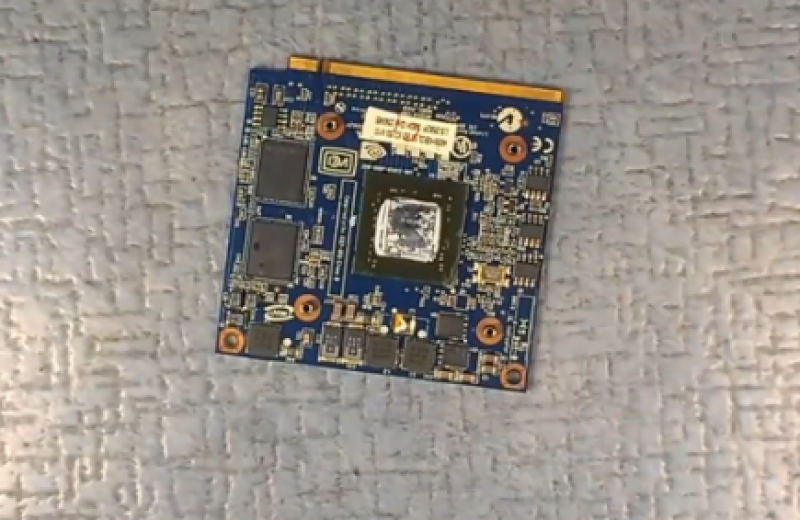

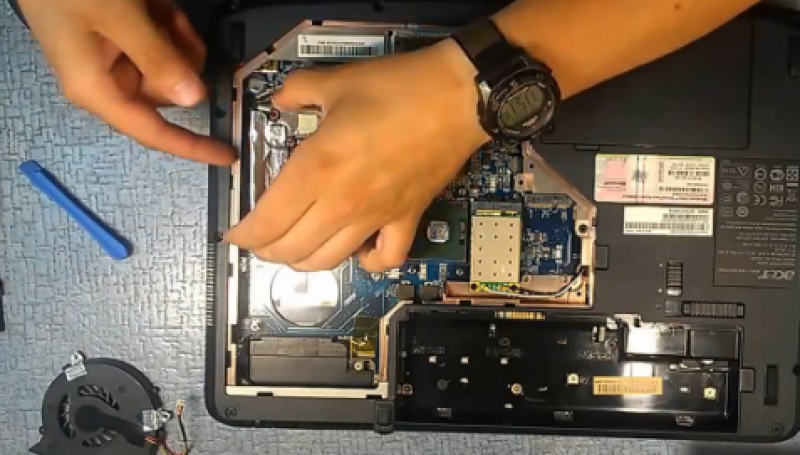

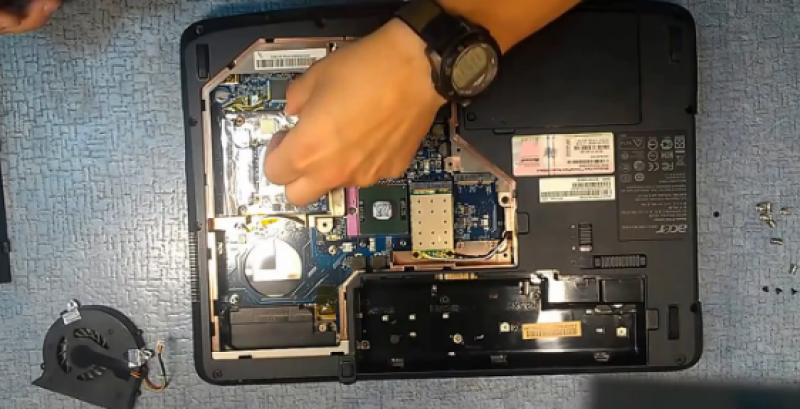

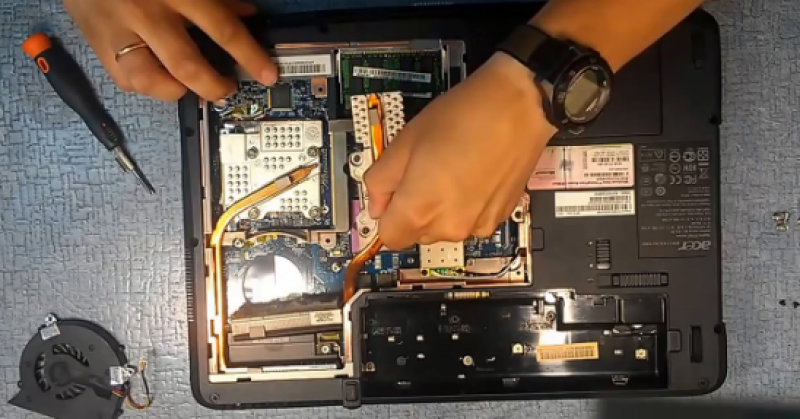

Выключить персональный компьютер. Отщелкнуть крышку аккумулятора и вытащить устройство. Открутить винты, фиксирующие нижнюю часть корпуса гаджета. Поддеть его лопаткой и снять. Открутить охладительную систему и аккуратно извлечь. Отвинтить болты видеоплаты и снять. Установить новую деталь, надев защитные элементы, и собрать гаджет.

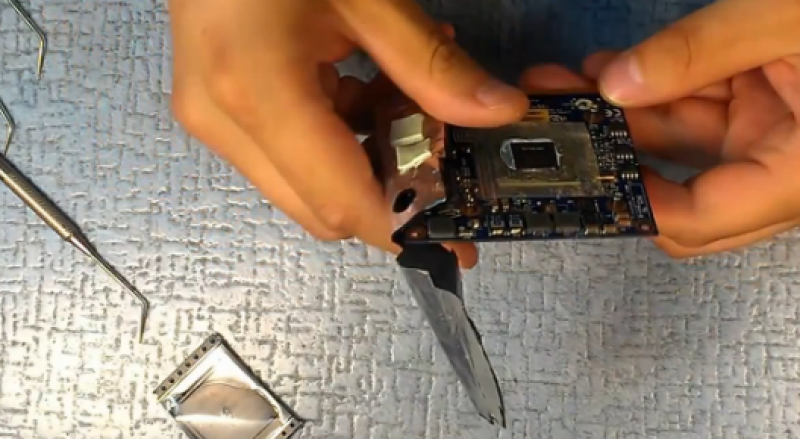

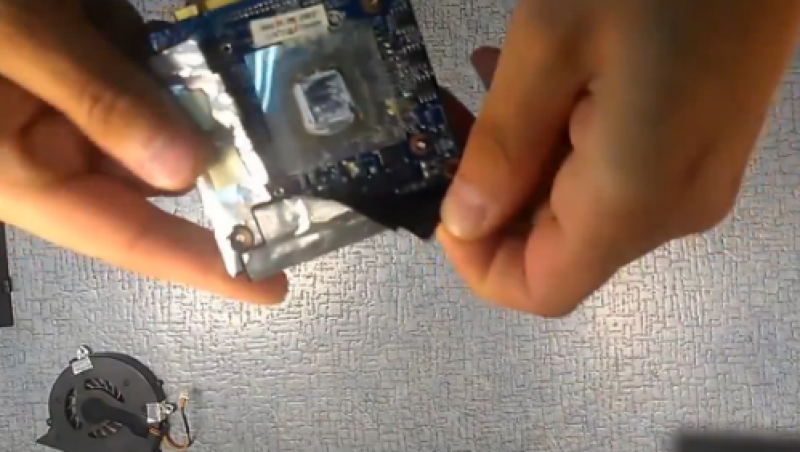

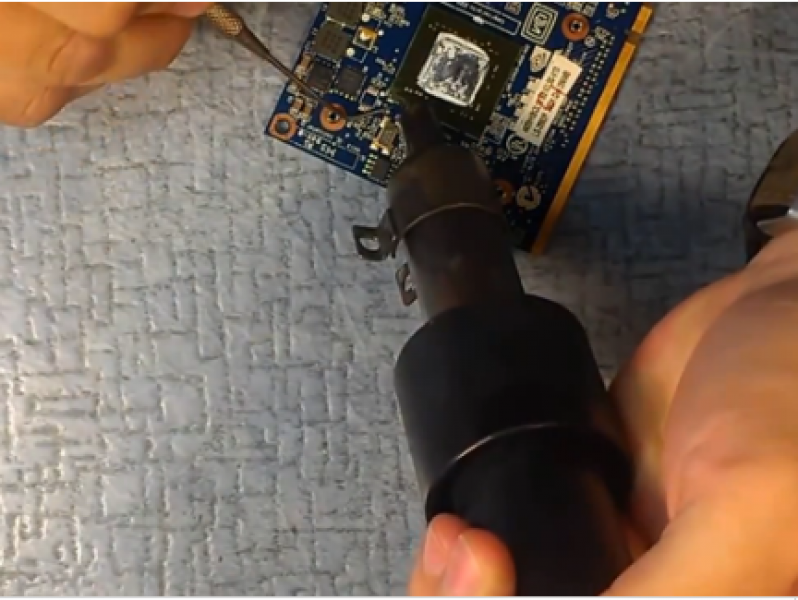

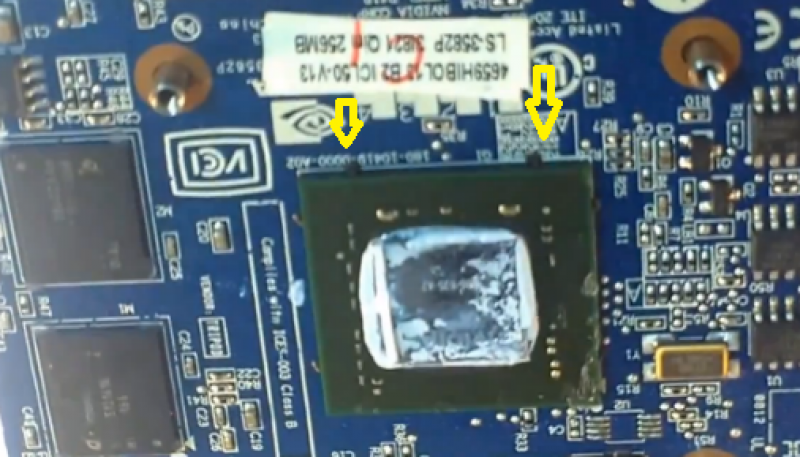

Если в наличии есть паяльная станция, можно заменить видеочип самостоятельно. На видеоплате аккуратно снять кожух с изоляционной прокладкой.Под чипом есть черные компаунды, фиксирующие деталь. Их следует разогреть феном (температура не должна превышать 270 градусов). Специальным инструментом аккуратно поддеть и снять чип.

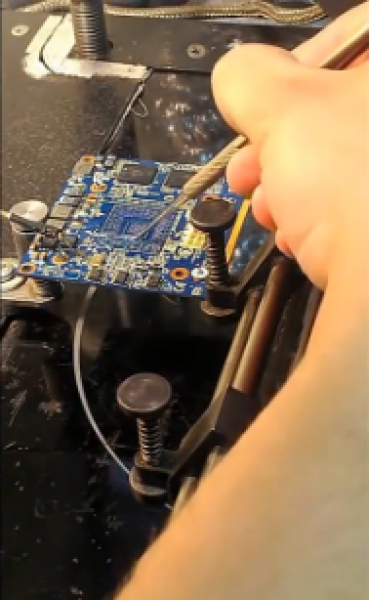

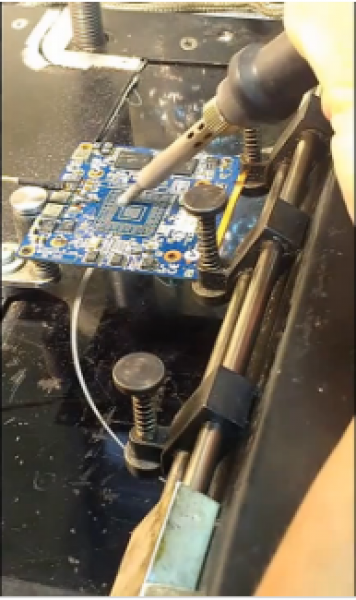

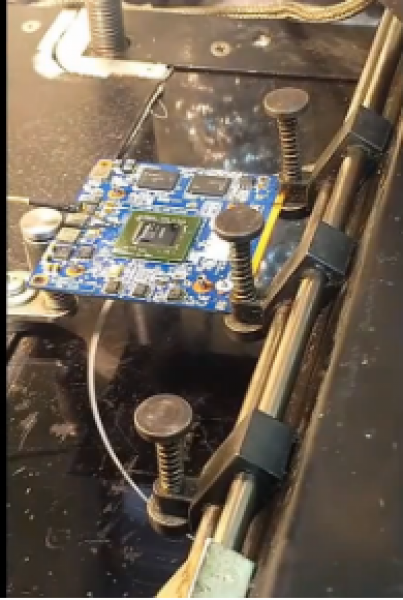

Поместить плату на станоки включить верхний и нижний нагрев, установить термопару. Паяльником убрать остатки припоя.

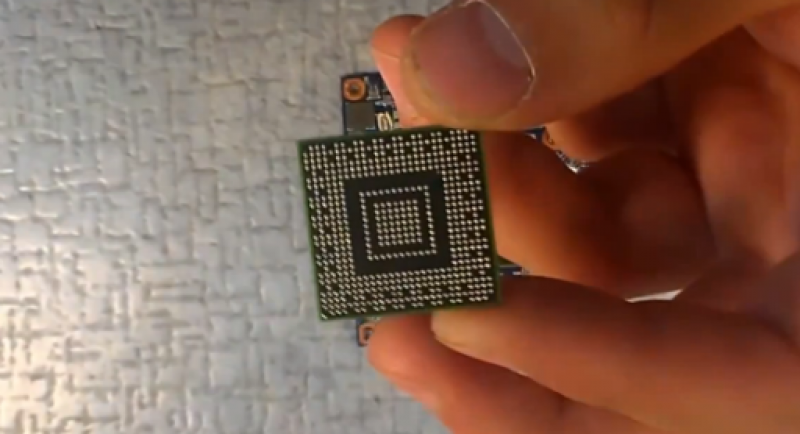

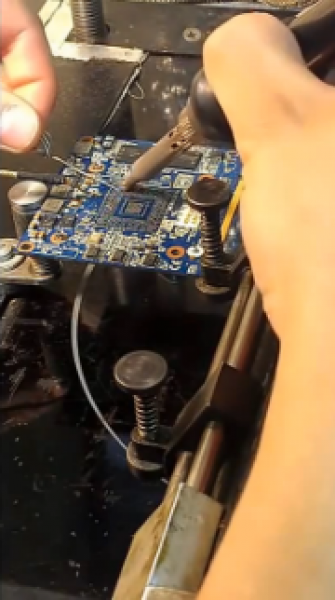

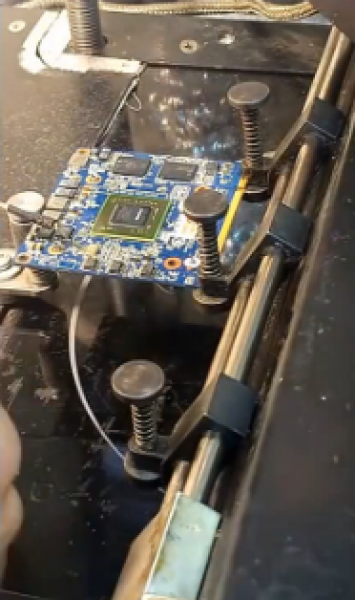

С помощью куска свинцового припоя и паяльника нанести на плату небольшие горбики, чтобы новый чип хорошо держался. Смочить отрезок мягкой ткани в медицинском спирте и протереть. Нанести флюс и распределить равномерно по всей паяльной зоне, не заходя за контуры. Установить чип и включить станцию. Температура и время зависит от материала шариков на устройстве.

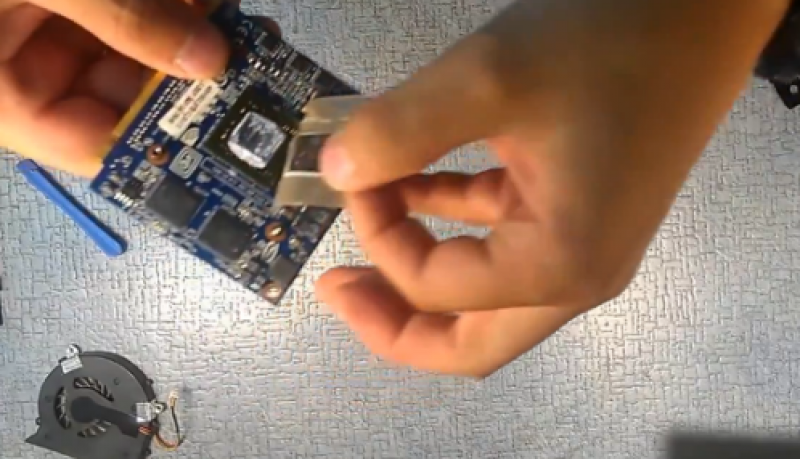

Подождать, пока плата остынет. Снять со станции, на чип поместить изоляционную прокладку и кожух. Установить видеоплатуна посадочное место. Попутно осмотреть и почистить охладительную систему, чтобы избежать очередного перегрева гаджета. Обратить внимание на состояние термопасты. Собрать ноутбук Acer и проверить.



Поменять видеочип в домашних условиях сложно, но возможно. Однако стоит помнить, что любое неаккуратное движение инструментом может повредить другие детали и вывести из строя саму плату. На паяльной станции есть риск расплавить устройство, нарушить расположение шариков. Безопаснее отнести ноутбук Acer на ремонт к специалистам.
