Как поменять модульный дисплей у смартфона Xiaomi mi5 s

Сервисный центр Просто Сервис на Ямашева (tigarbo) 261

Сотовые телефоны Xiaomi Mi5S

После падения у телефона Xiaomi mi5s разбился дисплей . Рассмотрим как заменить Модульный дисплей на этой серии фото.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 1

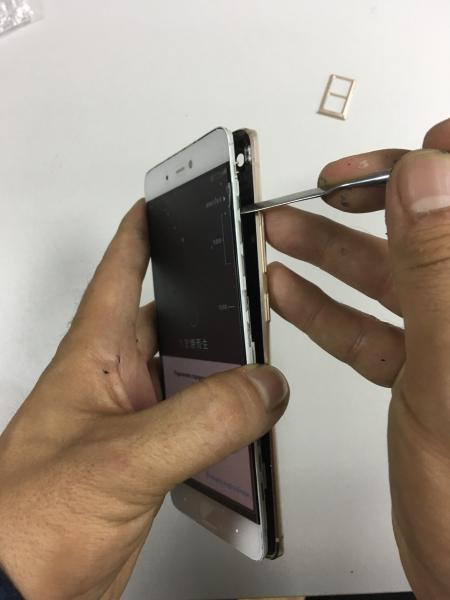

Для начала извлекаем Сим-лоток , откручиваем болты в нижней части телефона , Начинаем снимать металлическую часть корпуса.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 2

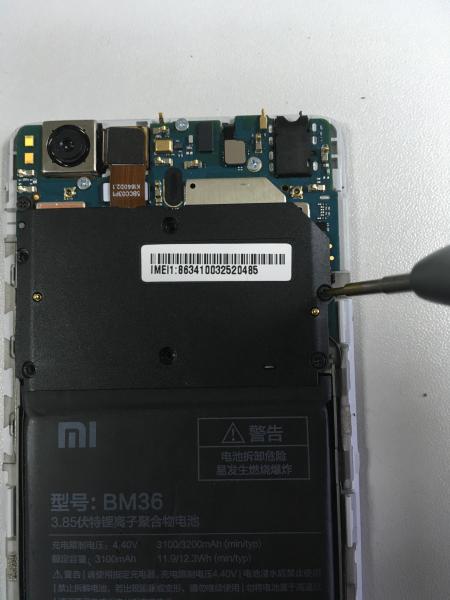

Далее, откручиваем защитный пластик материнской платы.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 3

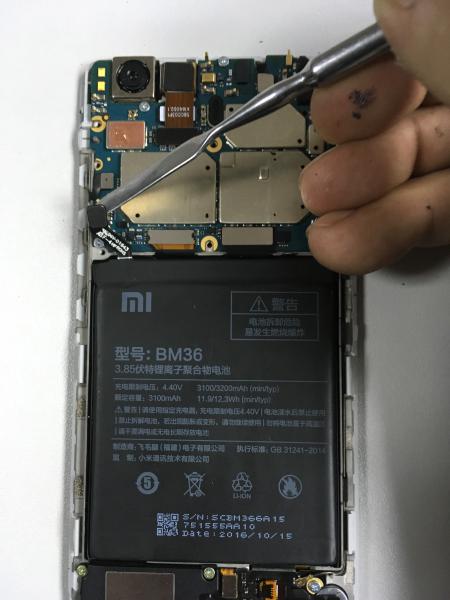

Отстегиваем шлейф батарейки.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 4

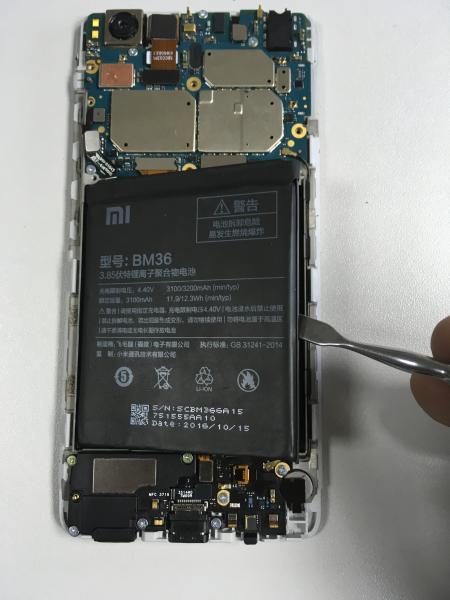

Извлекаем аккумуляторную батарею .

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 5

После того как сняли аккумулятор, отстегиваем шлейфы зарядки и модуля.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 6

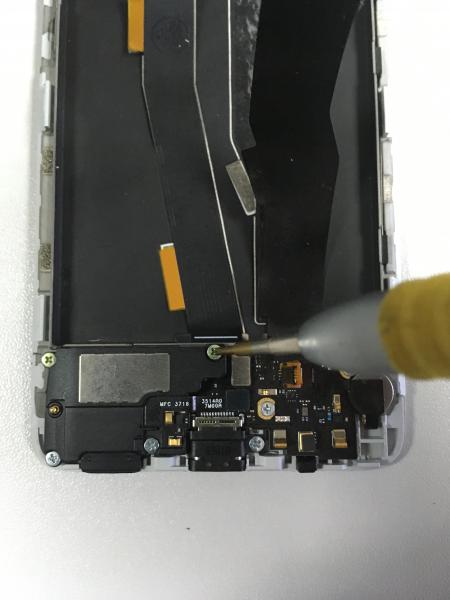

Откручиваем акустический блок, который прикручен четырьмя болтиками.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 7

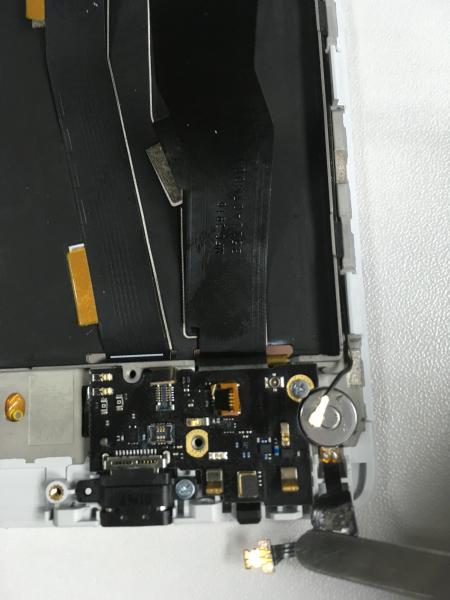

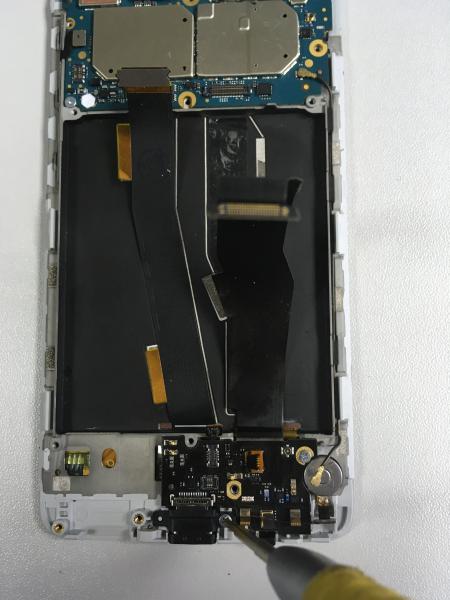

Сняв акустический блок, приступаем к откручиванию шлейфа зарядки.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 8

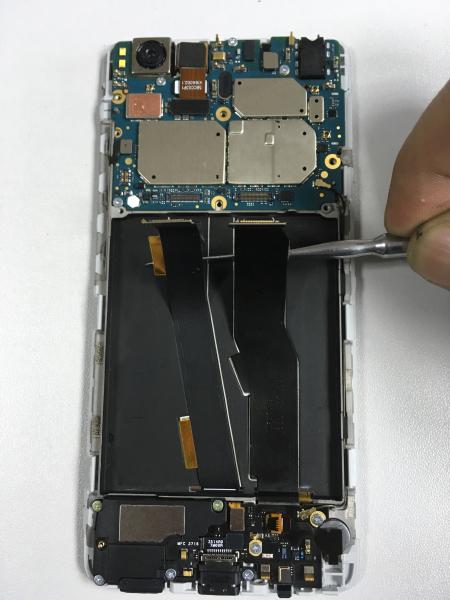

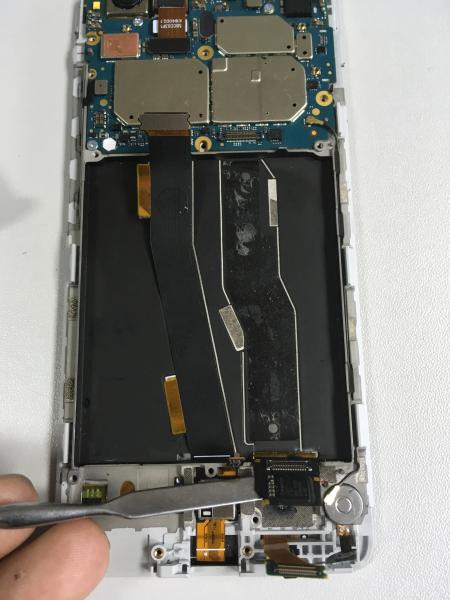

Вынимаем все шлейфы , а так же коаксиальный кабель.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 9

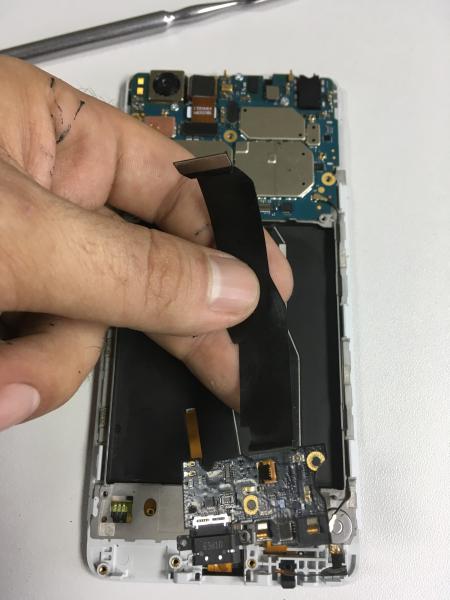

Снимаем шлейф зарядки.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 10

Отклеиваем шлейф сенсора и контроллера .

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 11

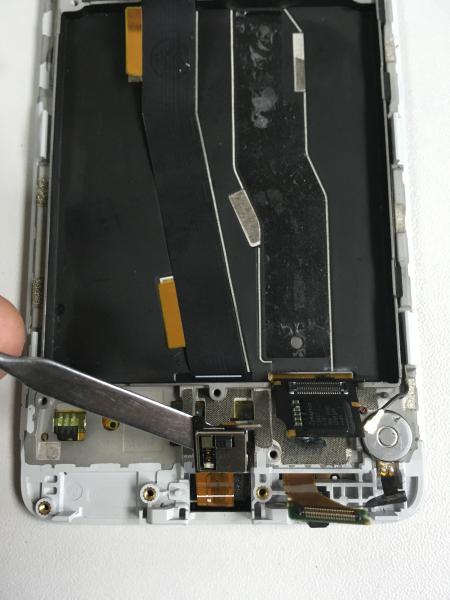

Отклеиваем шлейф отпечатка пальца и кнопки Home.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 12

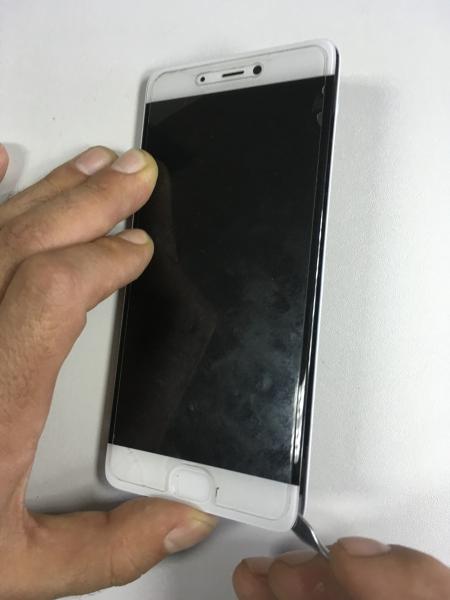

Предварительно нагреваем дисплейный модуль на специальной плитке и начинаем снимать его.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 13

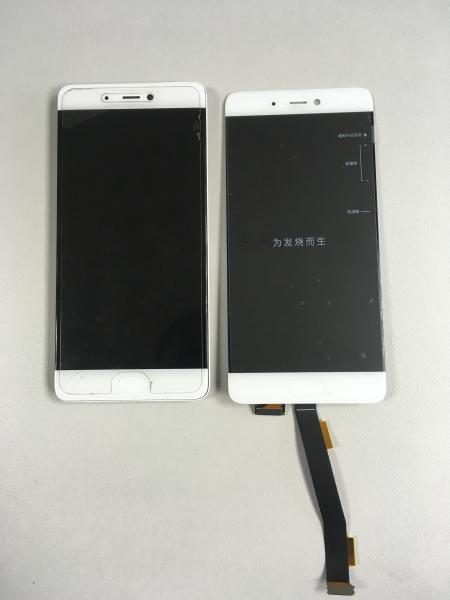

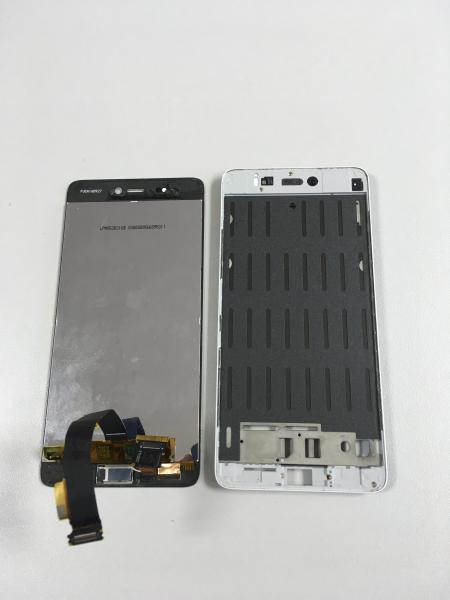

После того как сняли дисплейный модуль, ставим новый, и начинаем сборку в обратном порядке.

Как поменять модульный дисплей у смартфона Xiaomi mi5 s, фото 14
