Просто Сервис Телевизоры Philips 21PT5107

Самой распространенной поломкой телевизоров по праву можно считать проблему включения. Источником неисправности могут стать перегоревшие предохранители, вспухшие конденсаторы, смещение шлейфов и так далее. В этой статье мы рассмотрим одну из подобных проблем.

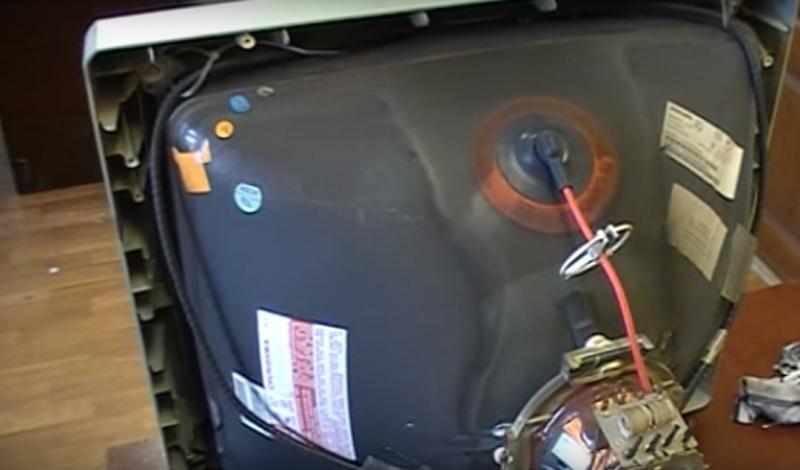

Начнем разбор устройства. Снимем заднюю крышку.

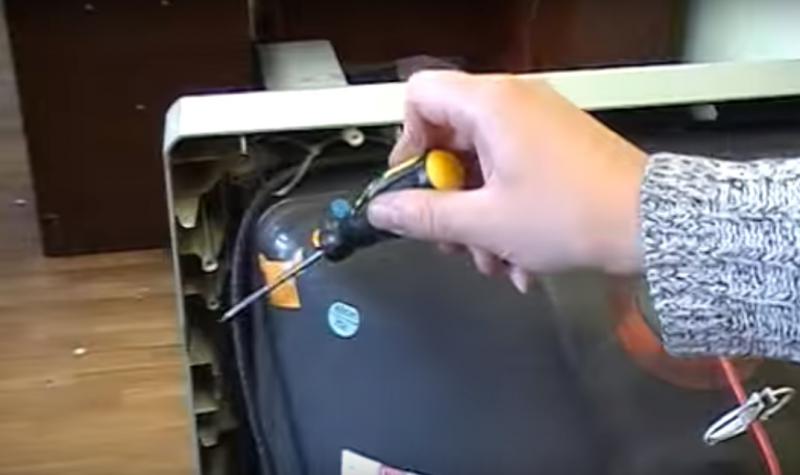

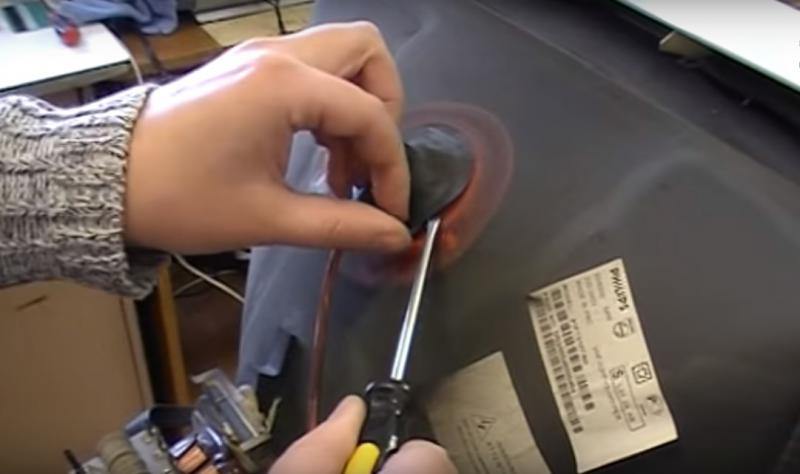

Пропылесосим внутреннюю поверхность. Далее снимаем с
кинескопа контакт второго анода. Выполняем действие аккуратно, так как контакт
под напряжением.

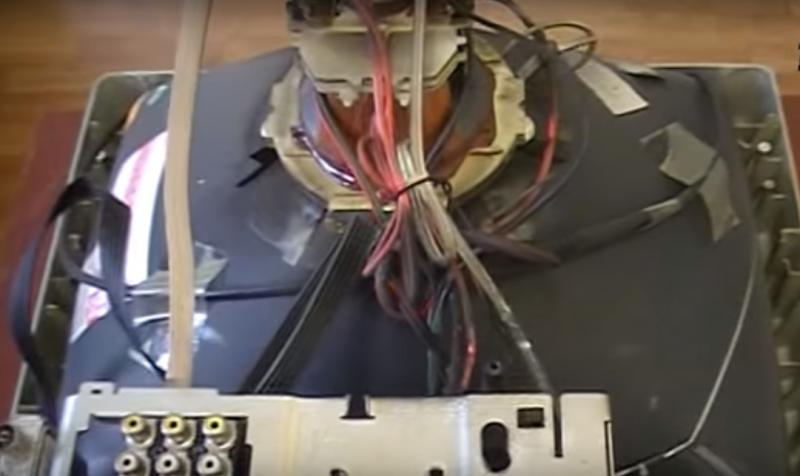

Извлекаем плату. Теперь нужно провести тестирование,
чтобы определиться с местом неисправности.

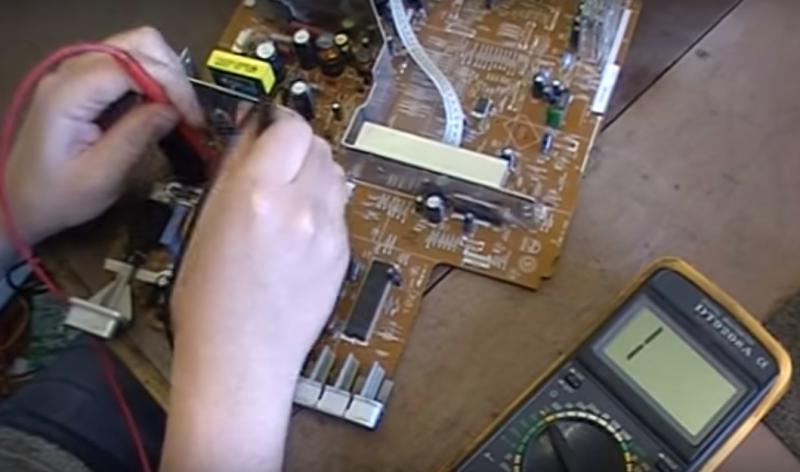

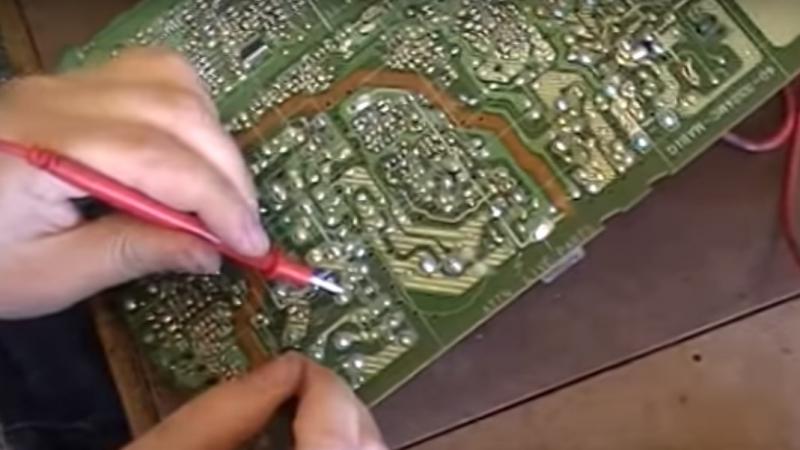

Для этого перевернем плату и приступим к диагностике
диодного моста, терморезистора, конденсаторов и других элементов платы. Нам
нужно продиагностировать всю цепь. Для этого воспользуемся
цифровым мульметром.

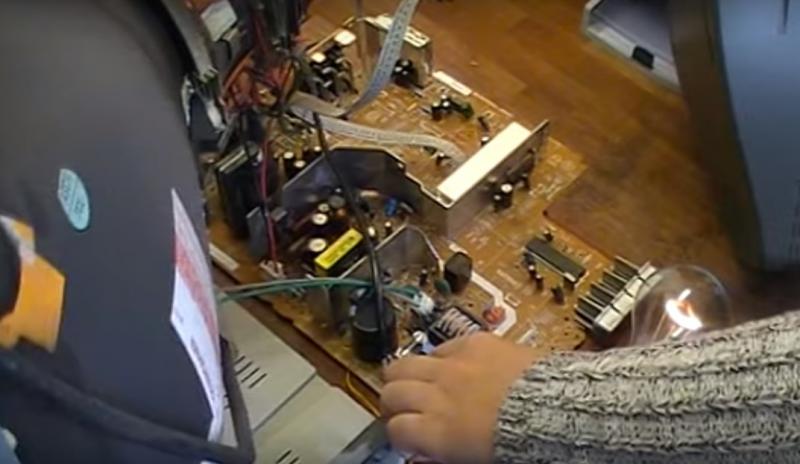

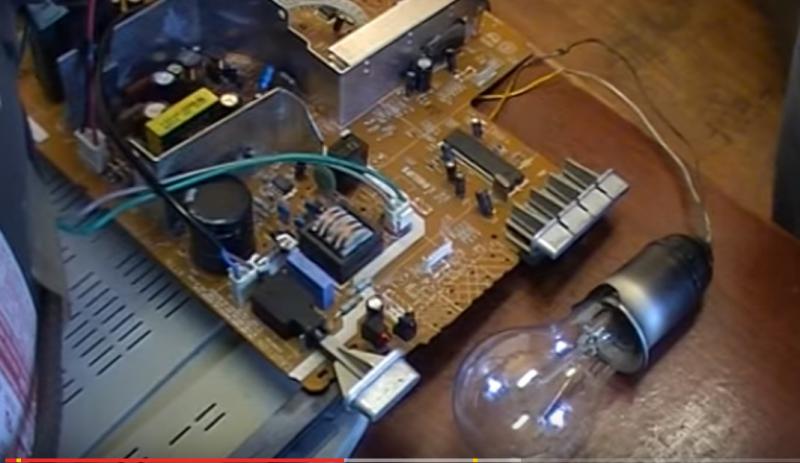

По результатам диагностики есть два варианта неисправностей: проблема в позисторе или катушке. Чтобы выяснить это, нужно подключить телевизор без петли размагничивания. Тестируем при помощи обычной лампы накаливания. Если лампа будет гореть в полный накал, значит дело в позисторе, иначе – дело в катушке.

Итак, лампа потихоньку затухает, телевизор запускается и издает характерные звуки.

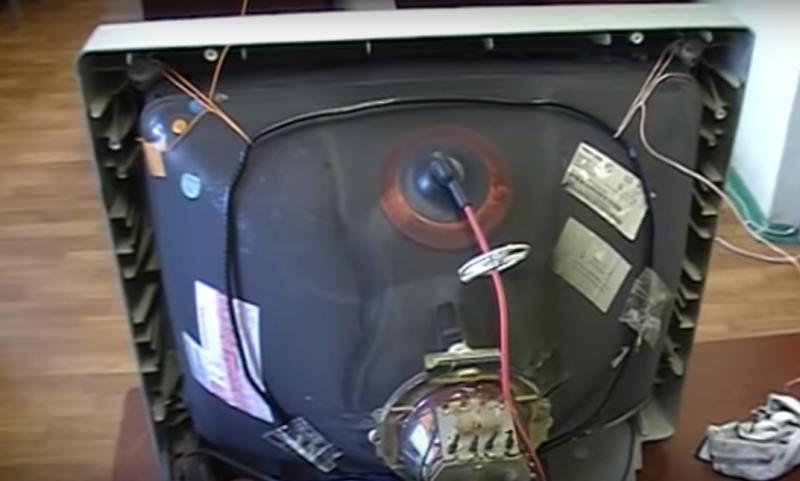

Проблема в петле размагничивания, или, другими
словами, в катушке (опоясывает кинескоп). Именно ее мы должны заменить.



Петля может быть различной по размеру, в нашем
примере новая петля меньше.

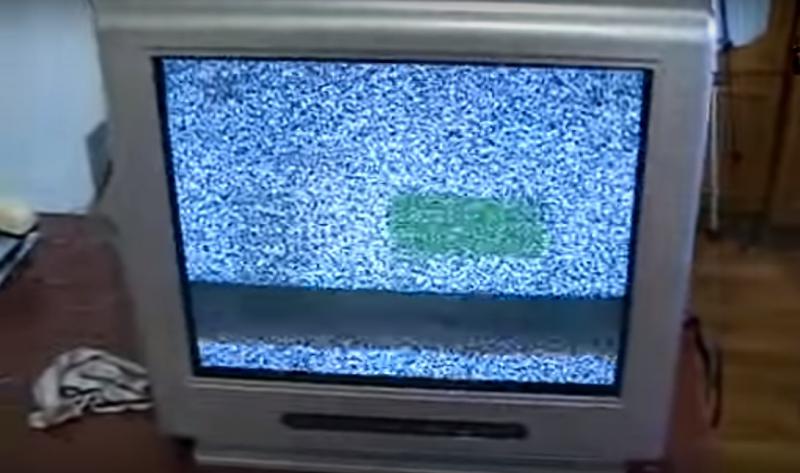

Собираем телевизор и тестируем его работу. Как
видим, он включился.

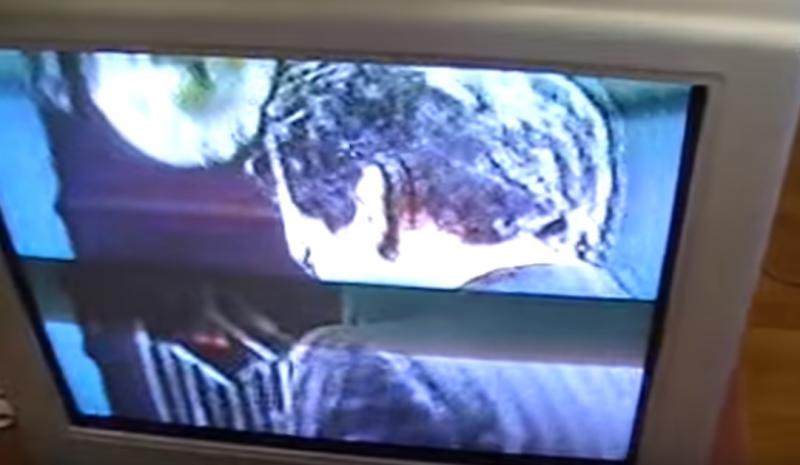

Теперь подключим антенну.


Телевизор стоит еще пару дней потестировать, чтобы
исключить нарушение передачи цветов. Но основная работа закончена.
