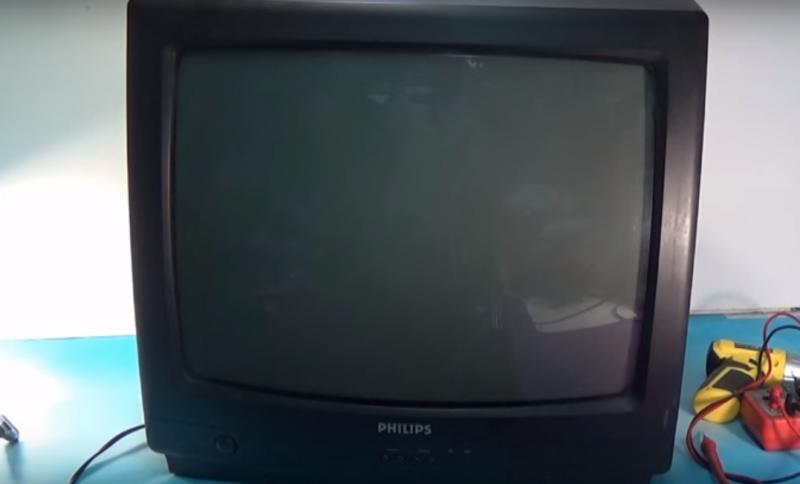

Из этой статьи вы узнаете, как провести диагностику и выявить неисправность у кинескопного телевизора Philips 20GX8550/58R.

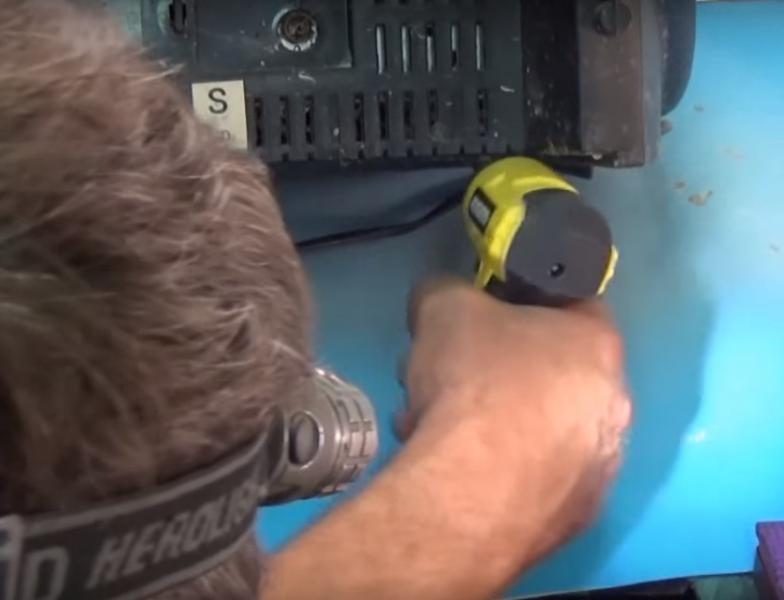

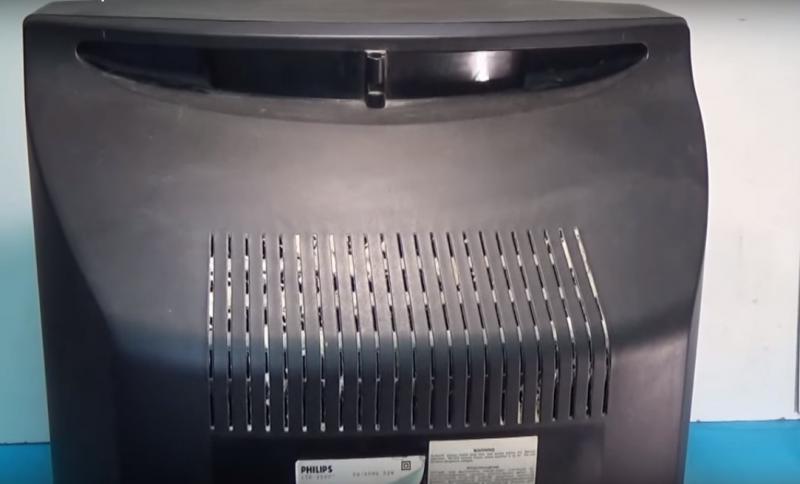

Для снятия задней крышки нужно выкрутить два болта, находящихся сверху, и два снизу.

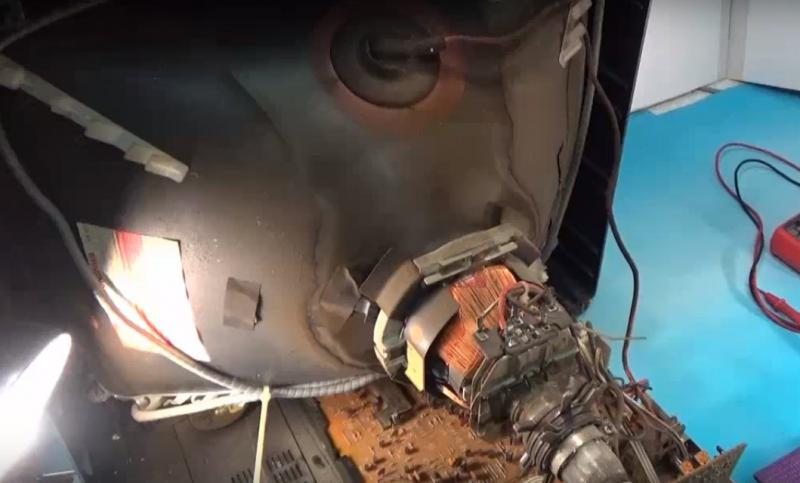

Выкрутив болты, демонтируем крышку и получаем доступ к внутренней части аппарата.

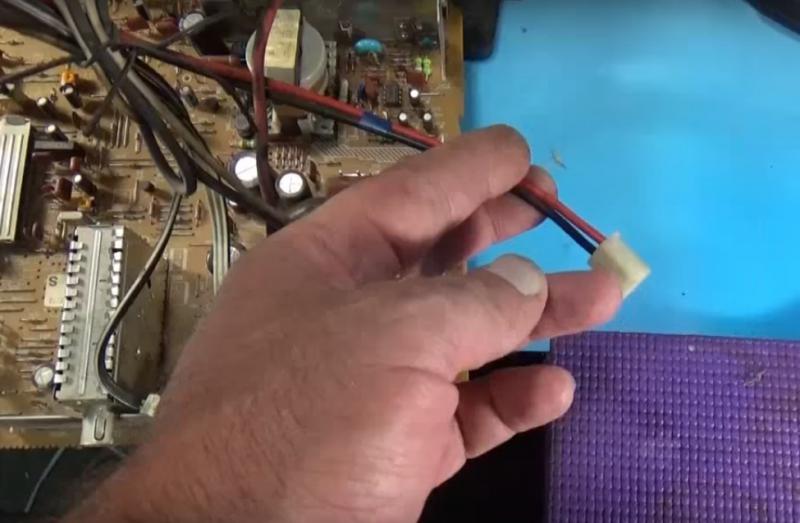

Отключаем коннекторы и расщелкиваем защелки, которыми закреплена плата.

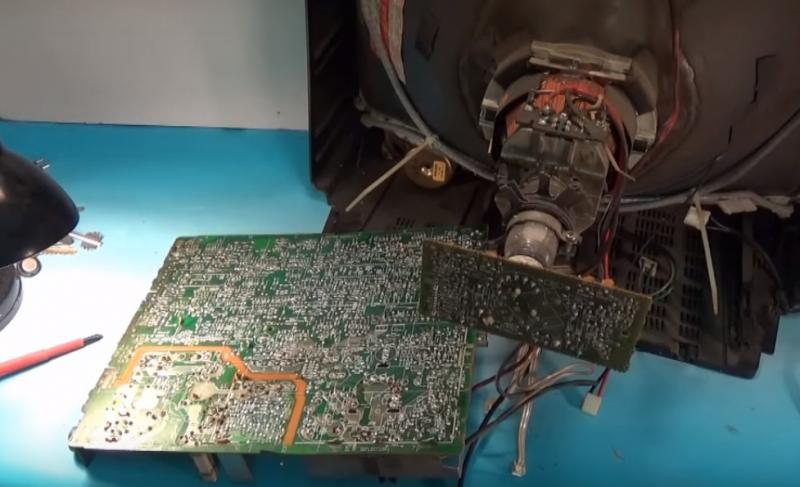

Извлекаем плату, очищаем ее от пыли при помощи пылесоса и кисти.

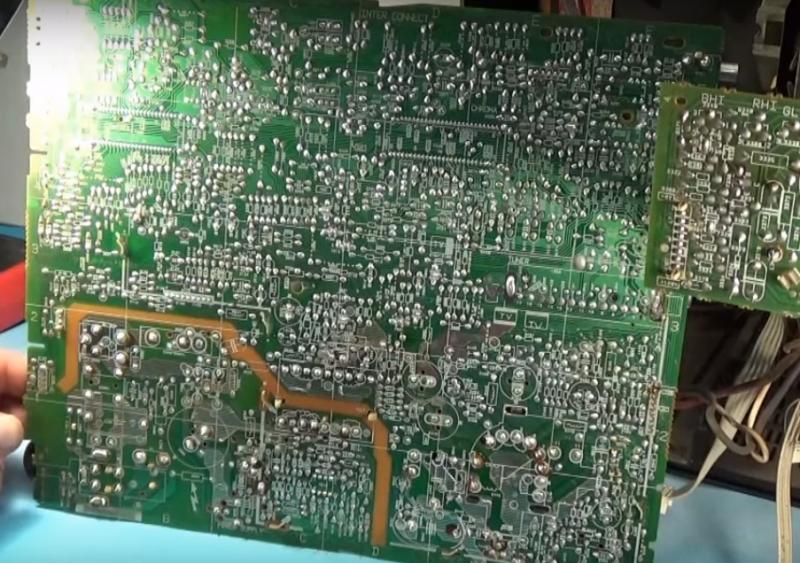

Диагностируем плату на наличие непропаев, подгорелостей и потемнелостей.

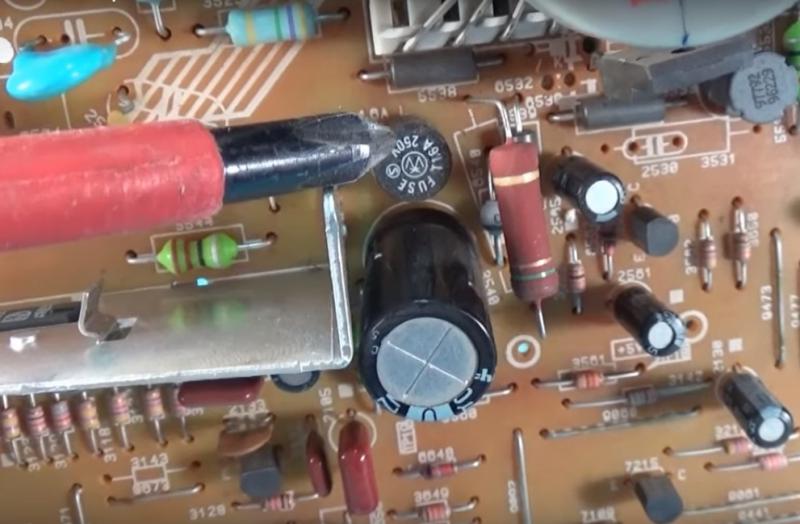

Убедившись, что с платой все в норме переходим к проверке предохранителей и конденсаторов. У конденсаторов не должны быть вздувшиеся крышки.

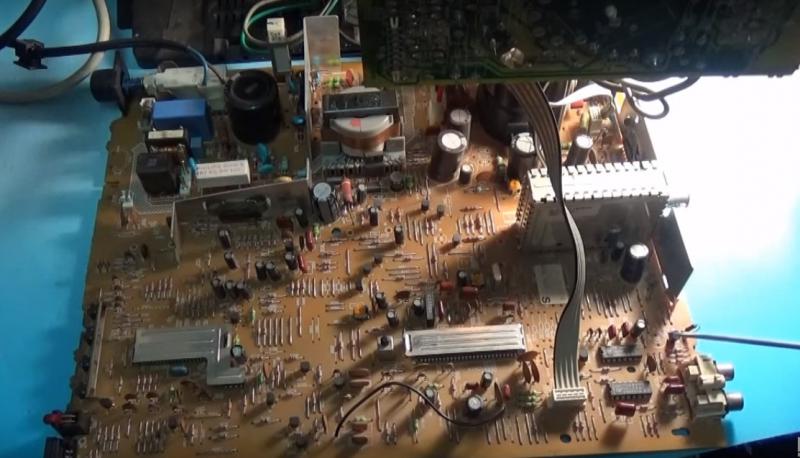

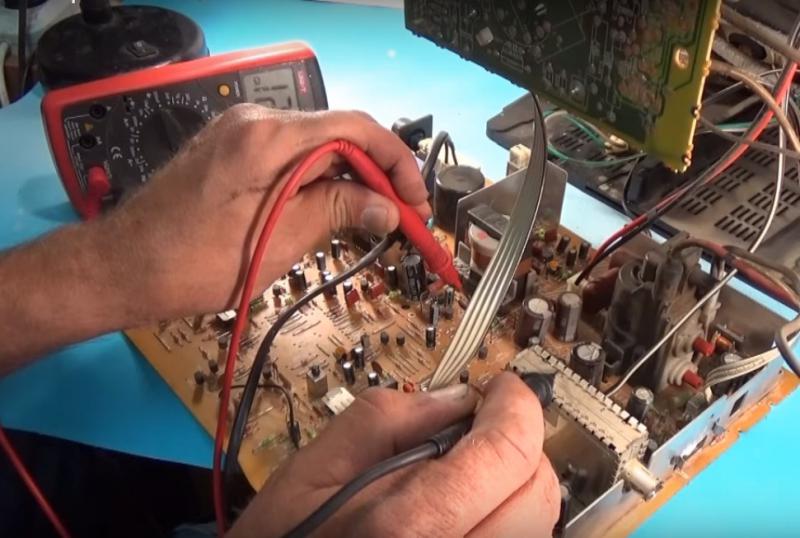

Осмотр платы нам ничего не дал. Явных неисправностей нет. Переходим к проверке выходных напряжений на блоке питания.

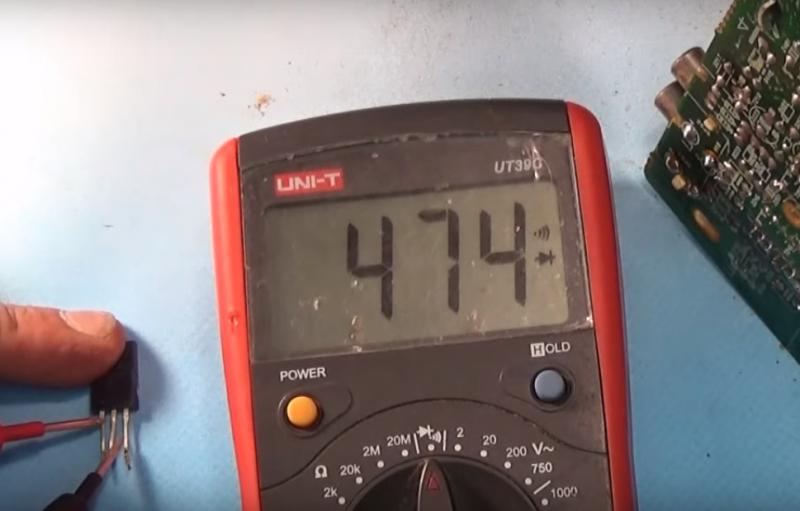

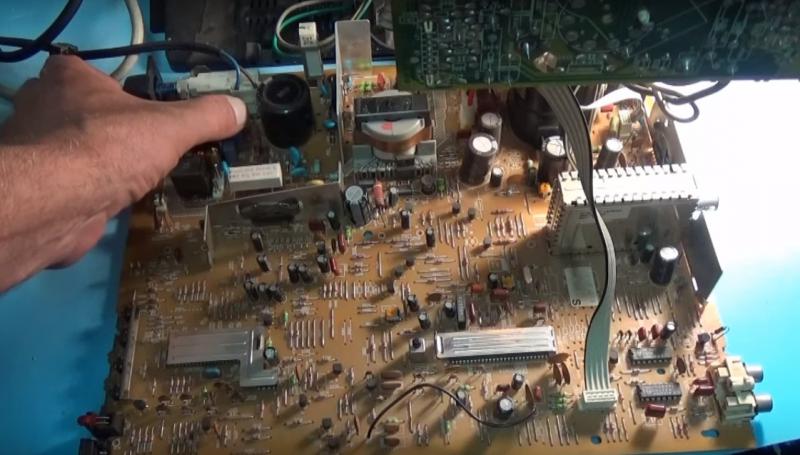

Все в норме. Попробуем проверить строчный транзистор, его выпаиваем и проверяем мультиметром.

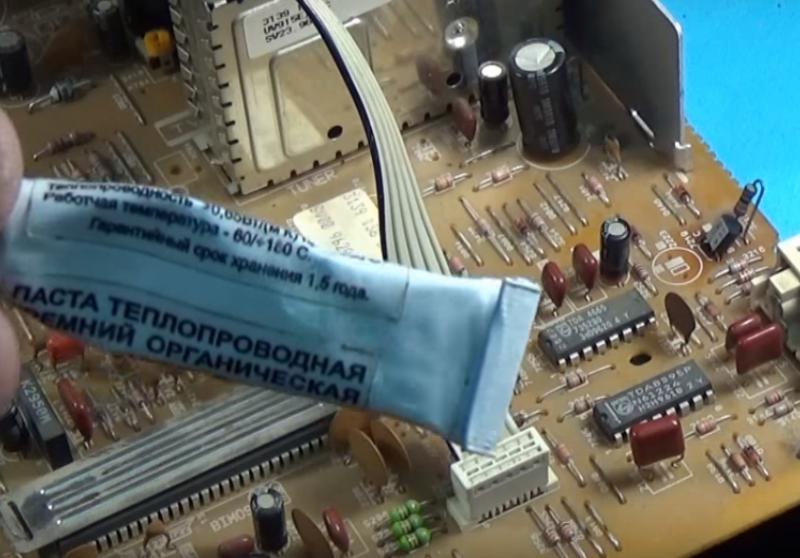

С ним также все хорошо, запаиваем его на место, используя при этом термозащитную пасту.

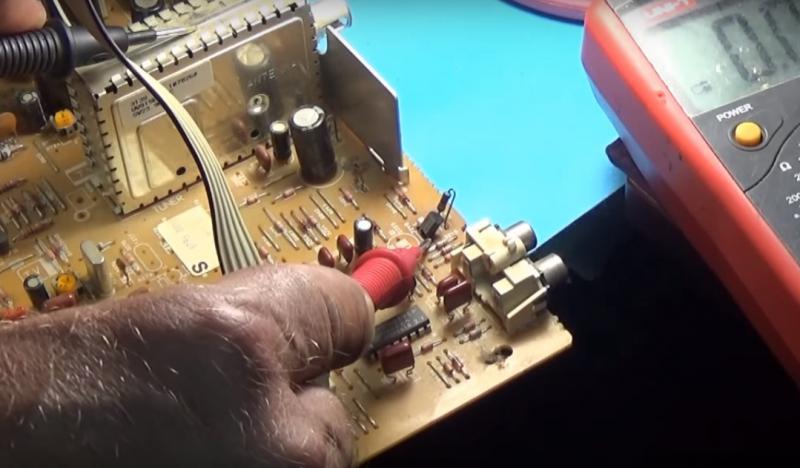

Проверяем напряжение на коллекторе и эммиторе.


Проблема в самом транзисторе, выпаиваем его и проверяем.


Он неисправен и подлежит замене.

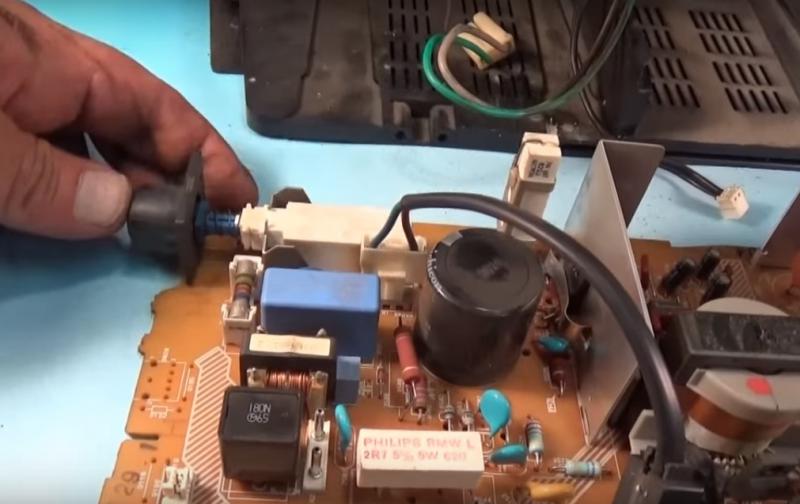

Запаяв новый транзистор, подключаем коннекторы и проверяем работу телевизора.

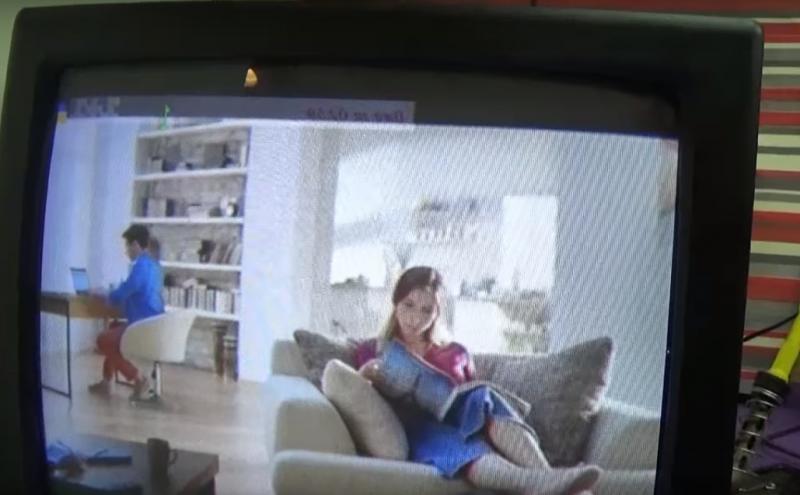

Все работает. Собираем телевизор и включаем его.
