Во время работы телевизора Panasonic Tx-LR39EM5A, то есть когда он был включен на линейный аудио выход был подан сигнал с другого усилителя мощности. Для работы на линейном выходе, то есть под наушники был подан сигнал с другого выхода, от компьютерных колонок. И в момент подачи сигнала телевизор отключился и больше не подает признаков работы. Не работают индикаторы, не включается, нет реакции на пульт и на другие действия.
Главной задачей остается выяснить, что произошло в момент передачи сигнала, что привело к неисправности и собственно ее устранение.

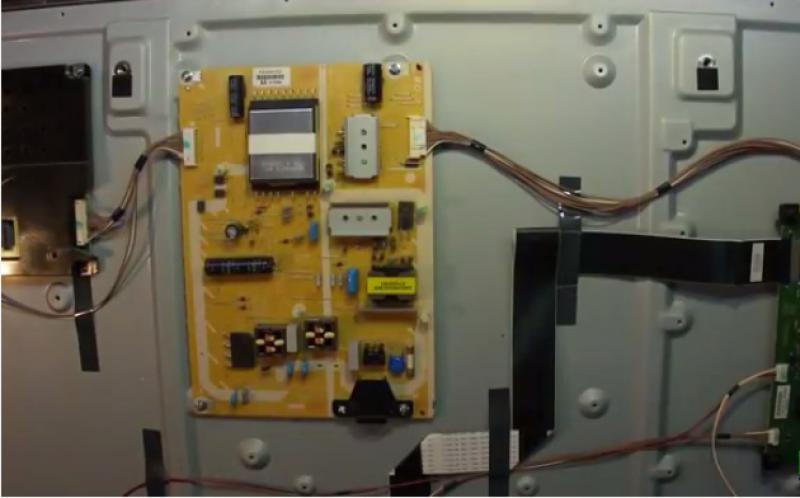

Для начала, после того, как с телевизора снята крышка и можно посмотреть всю «электронную начинку» устройства, необходимо протестировать наличие какого-либо напряжения на плате, для чего потребуется обследовать контакты. После тестирования выявлено одно нестабильное напряжение, что говорит о наличии короткого замыкания на плате и подтверждением тому становится стабилизация напряжения после отключения разъема ведущего к главной плате.

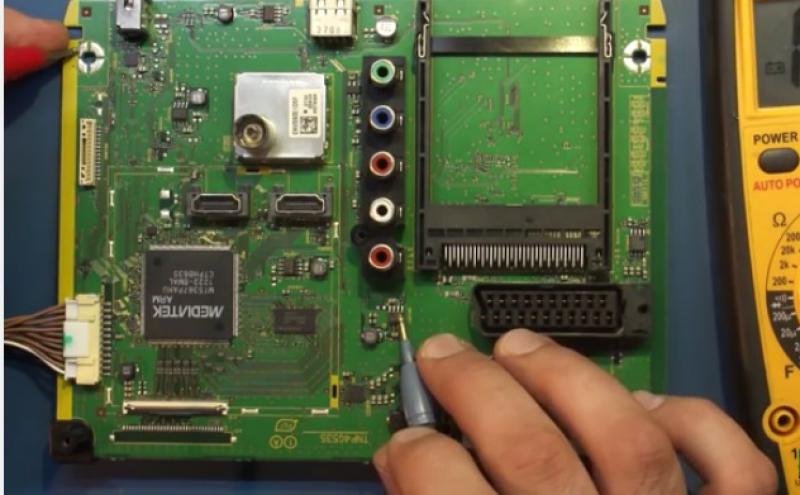

Теперь необходимо выполнить проверку платы и четвертого контакта, чтобы понять куда ведет четвертый разъем контакта. Дорожки дежурного напряжения будет проще искать с распушенной оплеткой, чтобы сразу охватывать больше площади и затратить на поиски меньше времени.
Поврежденная микросхема найдена, и чтобы разобраться каким образом ее можно вернуть в рабочее состояние потребуется воспользоваться программой с описанием микросхем данной модели телевизора. Ввести в поисковой строке номер микросхемы и проследить зону ответственности шестого контакта.
Стоит просмотреть, по самой плате, куда ведут дорожки контактов от разъема, на который был подан сигнал, который привел к неисправности и по поиску можно просмотреть зону ответственности данной микросхемы. И получаем что данная микросхема отвечает за усиление громкости при выводе звука на наушники.

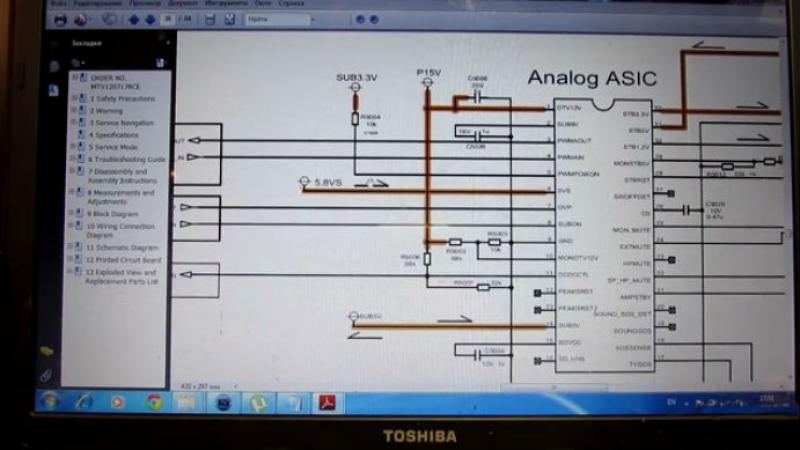

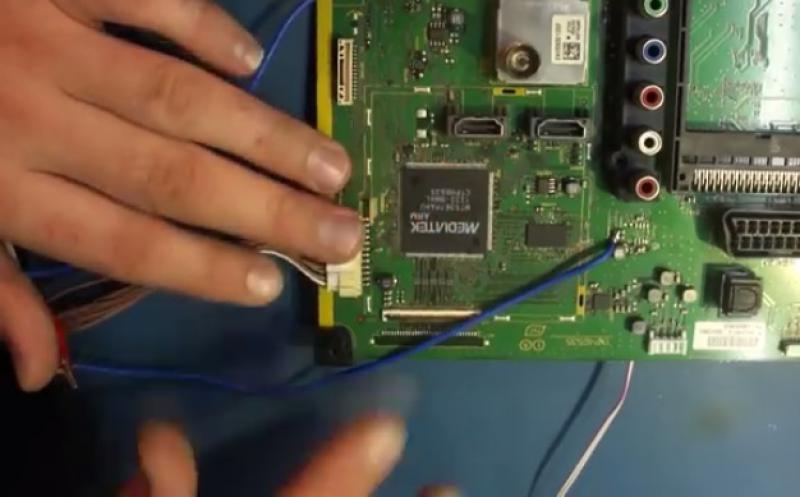

Далее по схемам необходимо найти источник формирования напряжения в данную область, и чтобы безошибочно определить какая из микросхем дает сбой в своей работе достаточно будет подключить невысокую подачу тока от лабораторного блока и по нагреву определить неисправный элемент.
