Просто Сервис Телевизоры Panasonic TX-21PM30TQ

Сегодня мы будем разбираться с типовой неисправностью телевизоров Panasonic серии TX-21PM30TQ.

В данном случае телевизор у нас не включается.


Ремонт телевизора начнем с его разборки.

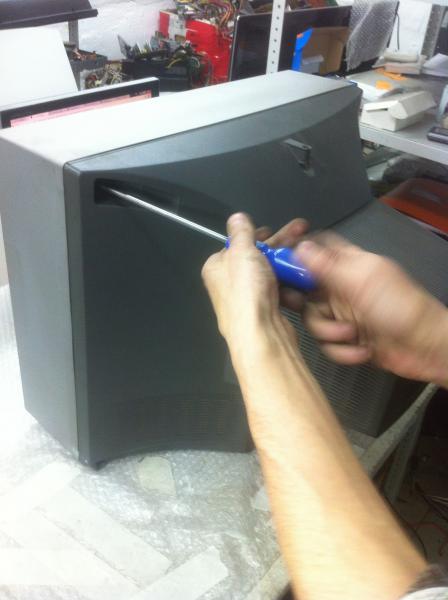

Берем длинную крестообразную отвертку и откручиваем винты с задней части корпуса телевизора.

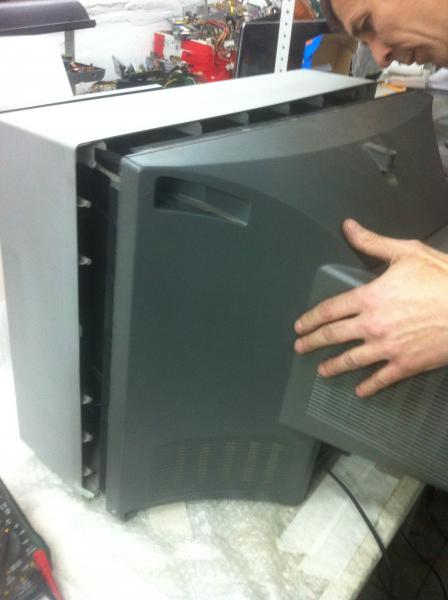

Снимаем заднюю крышку. Будьте внимательны, не порвите шлейф во время того, как будете снимать крышку.




Вытаскиваем плату.


Отсоединяем все шлейфа.

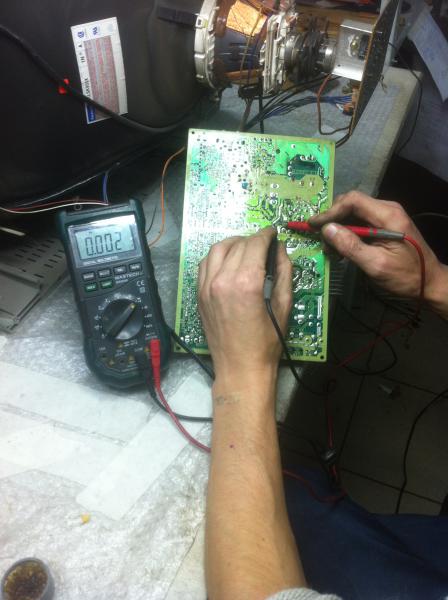

Прозваниваем вторичную цепь блока питания, далее TCDS со строчным транзистором, далее конденсатор цепи коллектора строчного транзистора и определяем, что данный конденсатор несиправен.


Меняем его на новый, благо стоит он сущие копейки и купить его можно в любом магазине с радиодеталями.


Собираем телевизор к первоначальному состоянию.



Закрываем корпус телевизора задней крышкой.


Фиксируем корпус закрученными винтами.


Включаем телевизор. Телевизор работает.


Удачных ремонтов!
