Как заменить разъем зарядки у планшета Irbis Tz49.

Сервисный центр Просто Сервис на Ямашева (tigarbo) 151

Планшеты Irbis TZ49

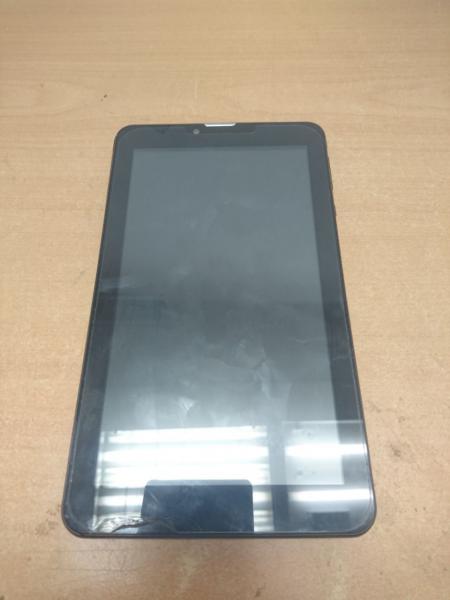

Замена разъема на планшете Irbis Tz49.

Как заменить разъем зарядки у планшета Irbis Tz49., фото 1

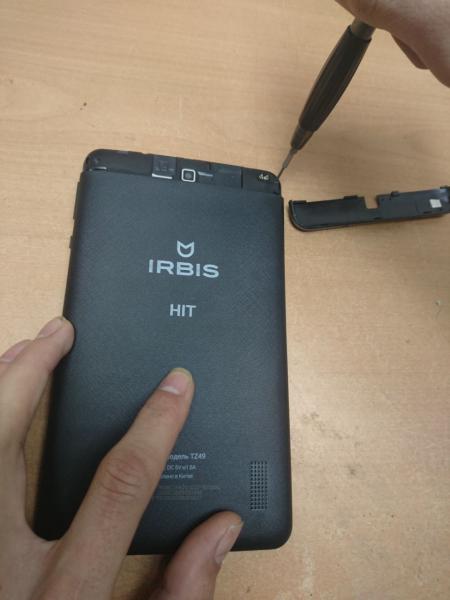

Снимаем заднюю крышку с сим лотком, выкручиваем болты.

Как заменить разъем зарядки у планшета Irbis Tz49., фото 2

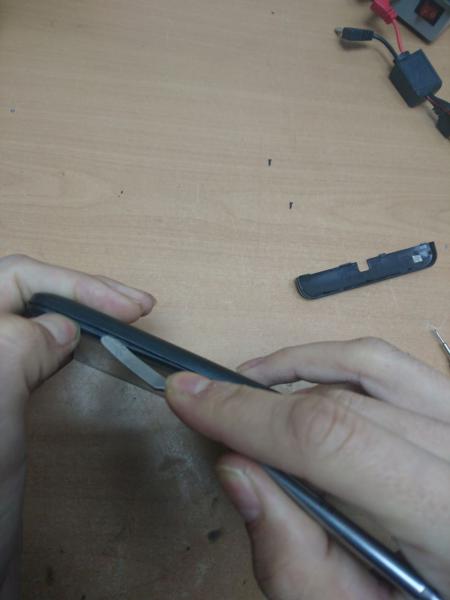

Снимаем заднюю часть корпуса.

Как заменить разъем зарядки у планшета Irbis Tz49., фото 3

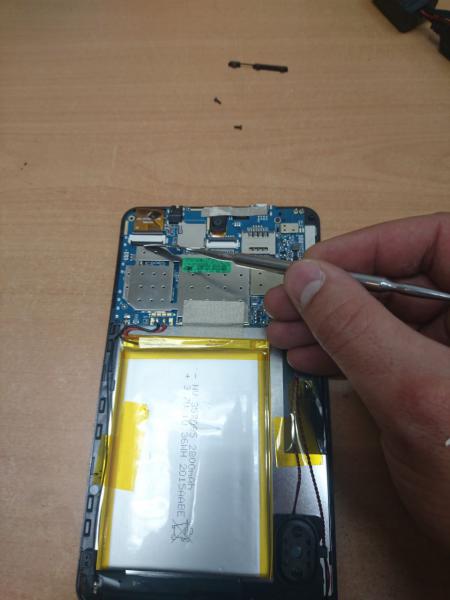

После снятия задней крышки, отстегиваем все шлейфы.

Как заменить разъем зарядки у планшета Irbis Tz49., фото 4

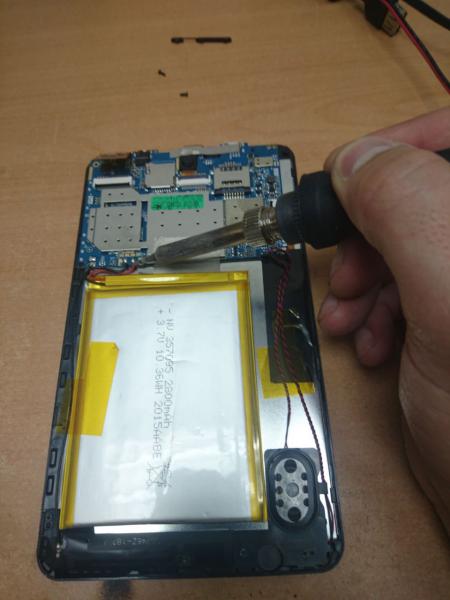

Выпаиваем клеммы аккумуляторной батарейки.

Как заменить разъем зарядки у планшета Irbis Tz49., фото 5

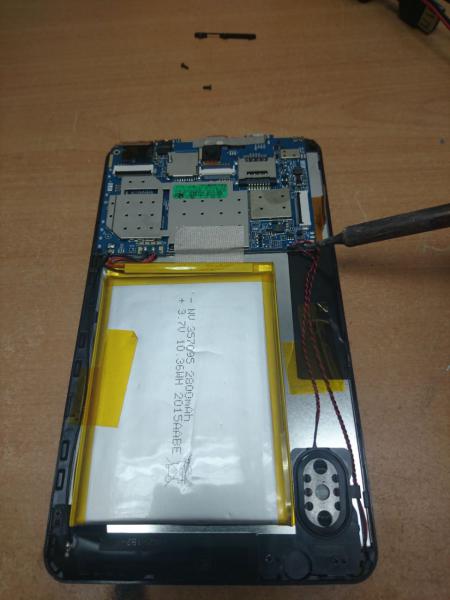

Отпаиваем динамик и вибрацию.

Как заменить разъем зарядки у планшета Irbis Tz49., фото 6

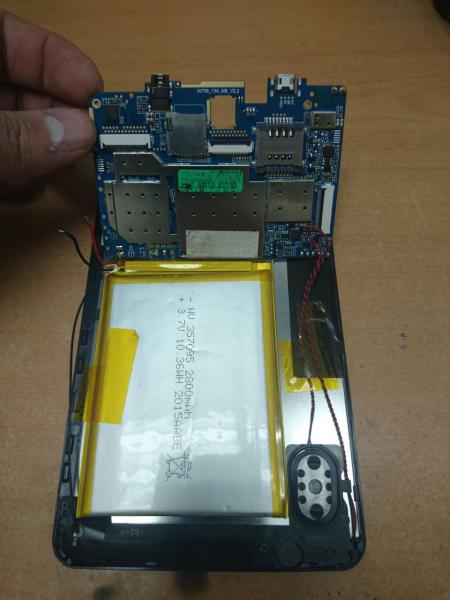

Вынимаем материнскую плату.

Как заменить разъем зарядки у планшета Irbis Tz49., фото 7

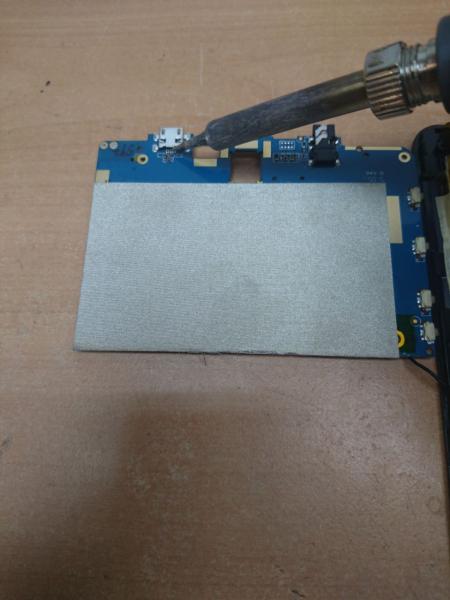

Выпаиваем старый разъем, ставим новый.

Как заменить разъем зарядки у планшета Irbis Tz49., фото 8

Собираем в обратном порядке.
