​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R

Сервисный центр Всё Починим на Сибгата Хакима (**************@yandex.ru) 252

Ноутбуки Sony VAIO VPC-EH1L1R

Открываем ноутбук. По краям монитора есть небольшие ножки. Их нужно снять. Под ними располагаются болты, которые держат матрицу.

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 1

Выкручиваем болтики.

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 2

Далее приступаем к разборке.

Аккуратно отщелкиваем все защелки.

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 3

Мы получили доступ к самой матрице

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 4

Матрица держится на четырех болтиках. Нужно их открутить. Два с одной стороны и аналогичные два с другой стороны.

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 5

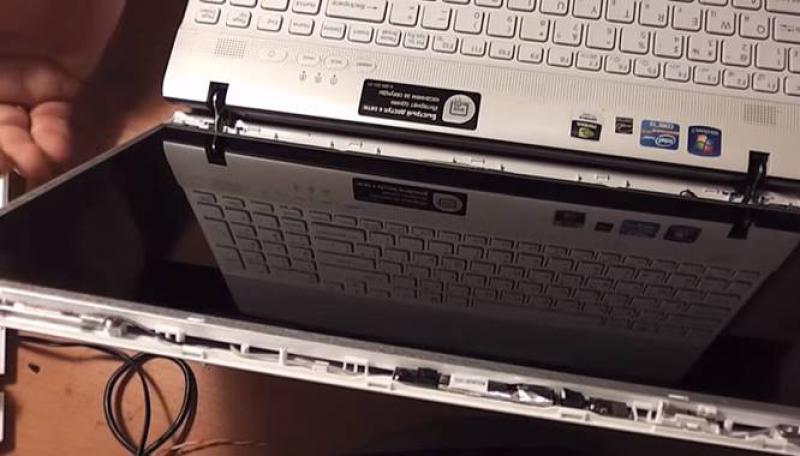

Берем матрицу и аккуратно ее отгибаем

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 6

Отсоединяем шлейф

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 7

Откручиваем боковые крепления

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 8

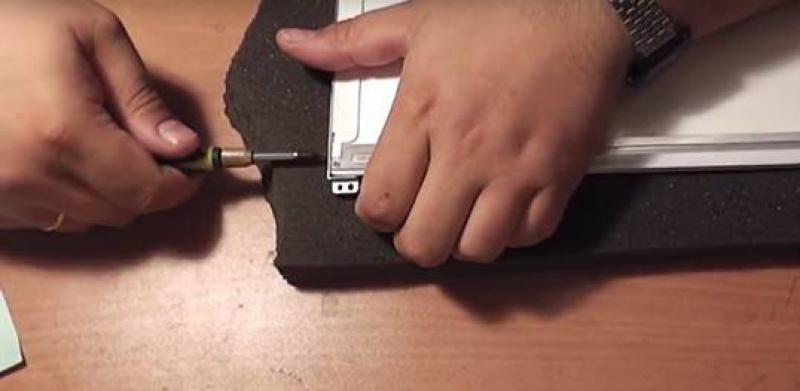

Прикручиваем боковые дуги к новой матрице.

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 9

После того как мы прикрутили дуги подсоединяем шлейф.

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 10

После того как подключили шлейф, ставим матрицу обратно.

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 11

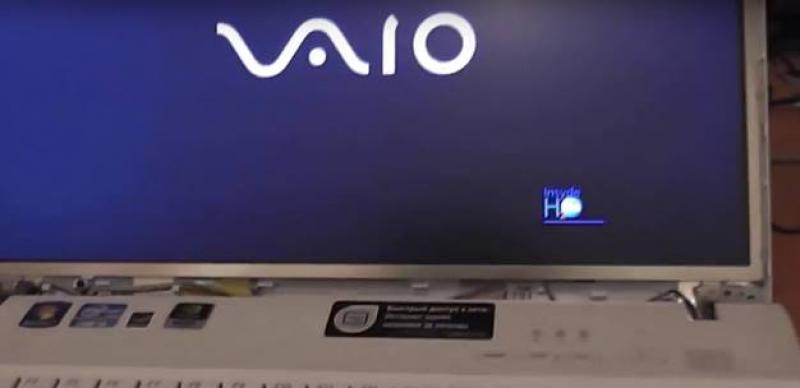

Проверяем работоспособность матрицы включив ноутбук

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 12

Все работает. Можем прикручивать матрицу обратно.

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 13

Собираем все в обратном порядке.

Защелкиваем рамку. И прикручиваем болтики. Ставим ножки на место..

​Как заменить матрицу на ноутбуке SONY VPC-EH1L1R, фото 14

Ноутбук готов к работе

добавить комментарий
Комментарии
после таких-вот советчиков, тащат люди ноуты в сервис с одной и той-же бедой! Замена мультиконтроллера!!!!!! Ты хоть написал-бы, что на разьеме матрицы ПОСТОЯННО ПРИСУТСТВУЕТ 19 ВОЛЬТ!!!! И первое, что нужно сделать----это ОТКЛЮЧИТЬ БАТАРЕЮ! Иначе лотерея, как повезет.
25.01.2017 00:49 Александр (******@bk.ru) комментировать
