Поломка ТВ произошла при включении кнопки питания на передней панели. Раздался щелчок, экран вспыхнул и погас. При этом появился явный запах гари.

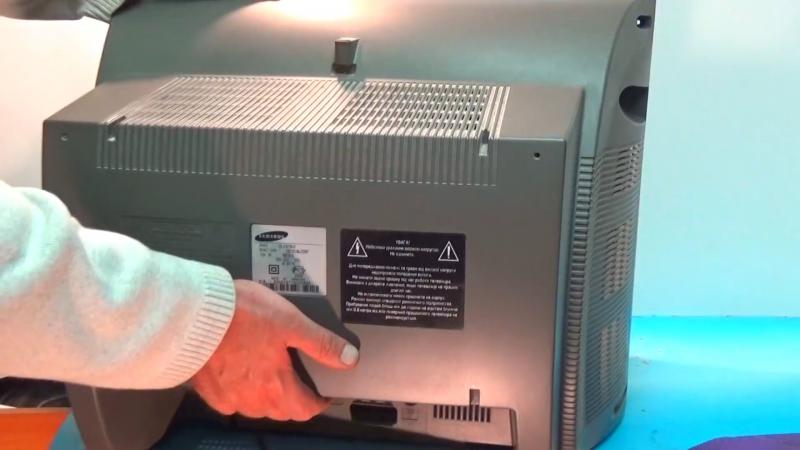

Приступим к ремонту. Снимаем заднюю крышку, открутив 4 шурупа, расположенных по углам.

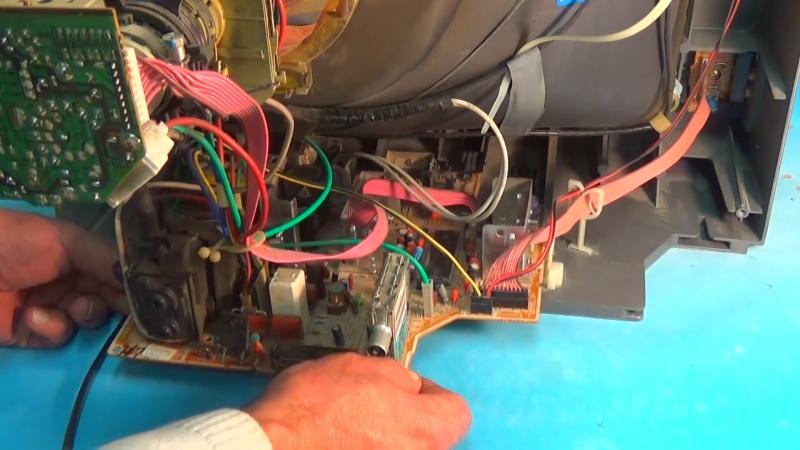

Первым делом стоит
произвести визуальный осмотр основной платы телевизора. Запах гари
свидетельствует о том, что поврежден какой-либо элемент платы. Для этого
освобождаем её из боковых защелок.

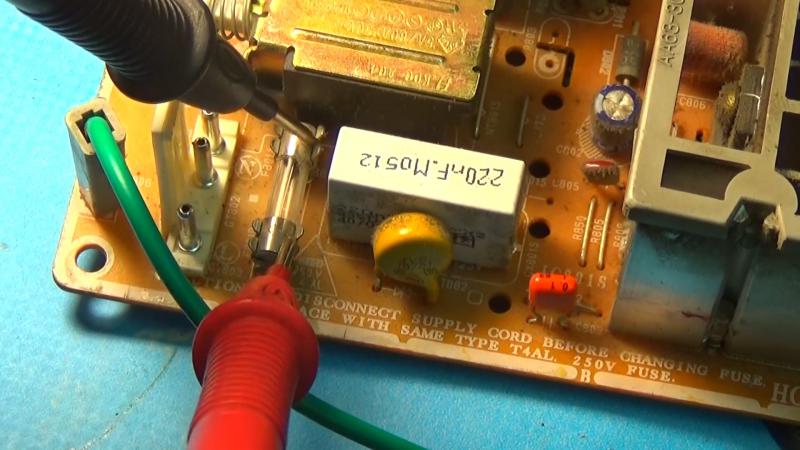

Предохранитель цел –
звонится тестером.

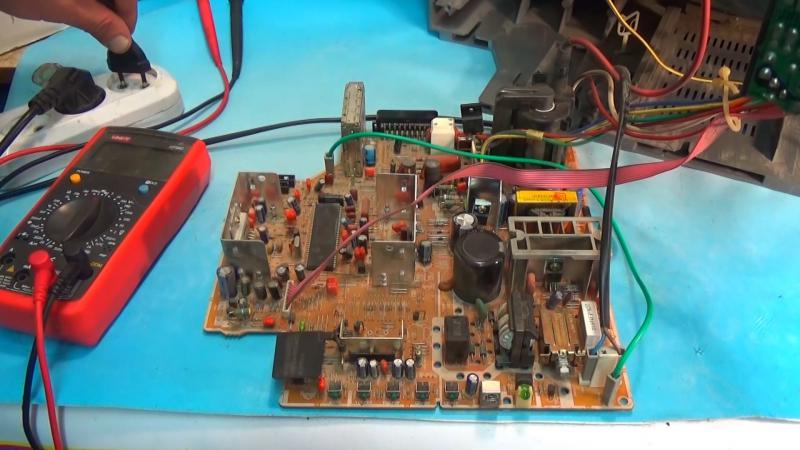

Отключив все шлейфы,
кроме шлейфа питания и идущего на плату кинескопа, попробуем включить плату.
Слышен негромкий звук
срабатывающего реле – телевизор ушел в защиту. Это говорит о том, что какой-то

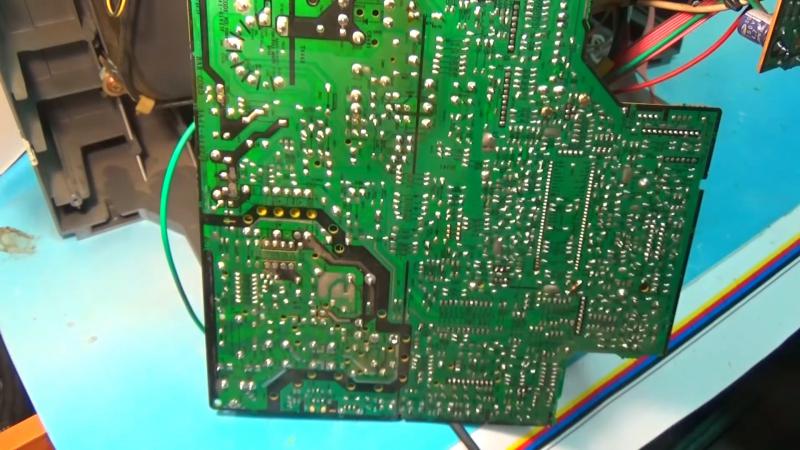

элемент замыкает на плате. Произведем визуальный осмотр дорожек платы.

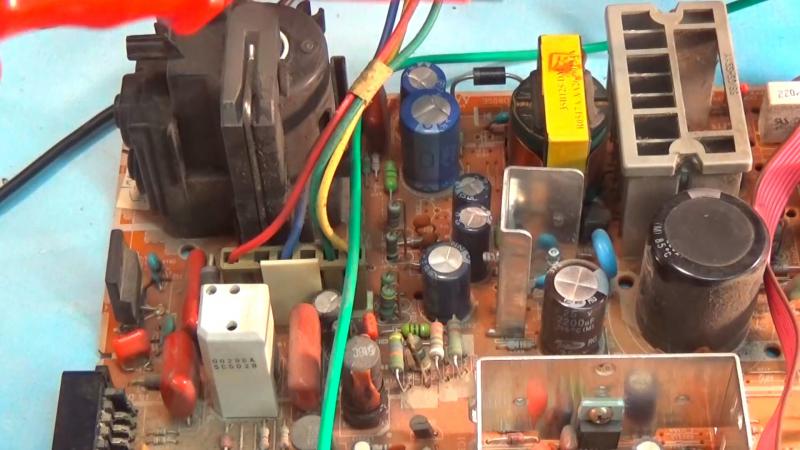

Визуально нарушений не
наблюдается. Очень внимательно следует осмотреть все выносные элементы.

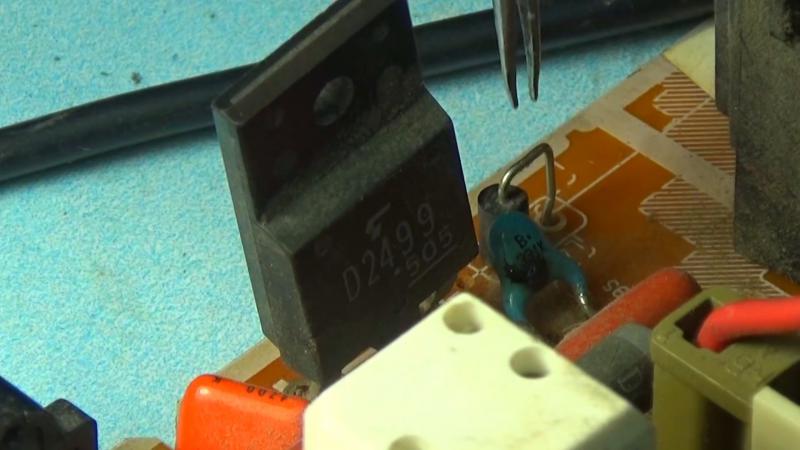

В результате очень
тщательного осмотра был обнаружен «пробитый» высоковольтный конденсатор.
Пробой конденсатора
являлся причиной короткого замыкания на плате ТВ и появления запаха гари.

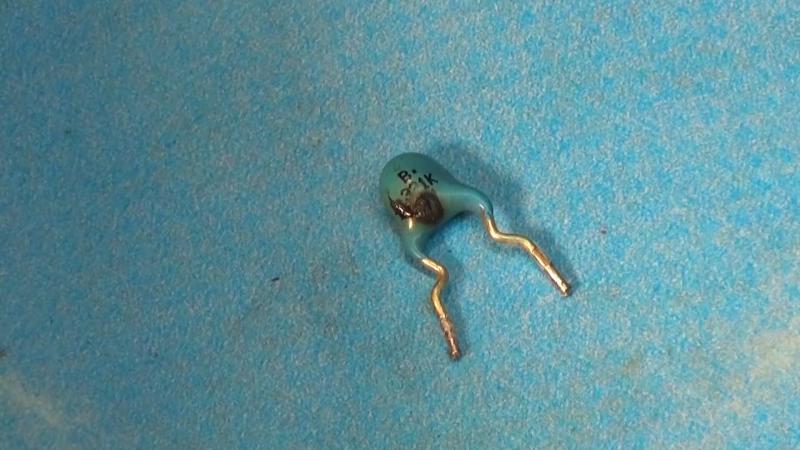

Выпаиваем его.
Номинал элемента 331 пФ, по напряжению должен быть не менее 2-х килоВольт. Осталось лишь найти заведомо исправный конденсатор с аналогичными характеристиками и впаять его.

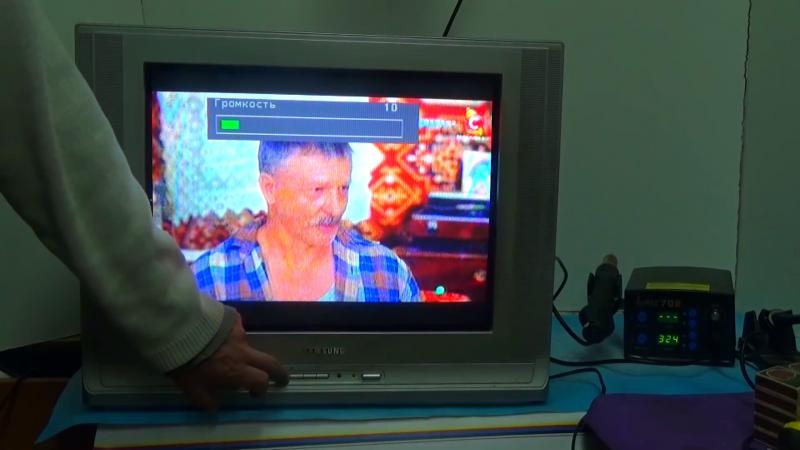

Теперь можно включить телевизор.
