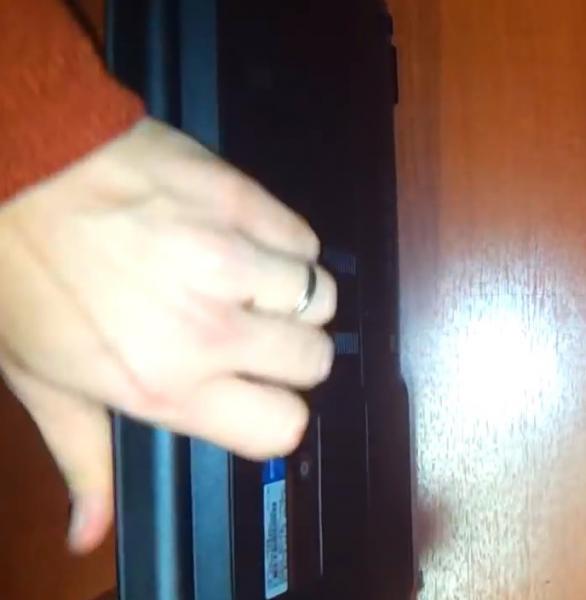

Прежде чем приступить к
замене матрицы следует извлечь аккумулятор.

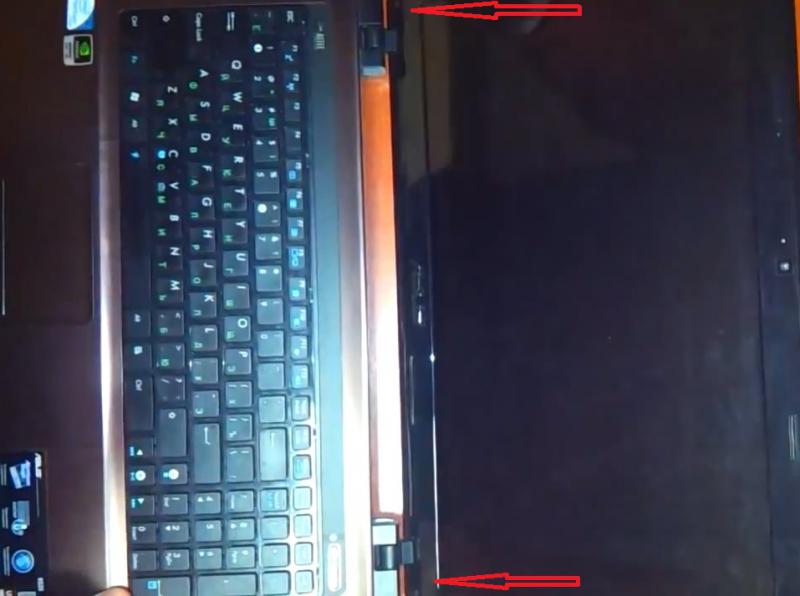

Накладную пластиковую
рамку фиксируют два винта, скрытые под заглушками. Они расположены в местах,
указанными стрелками на рисунке.
Сняв заглушки,
выкручиваем винты. А затем снимаем рамку, отстегивая клипсы от задней крышки.

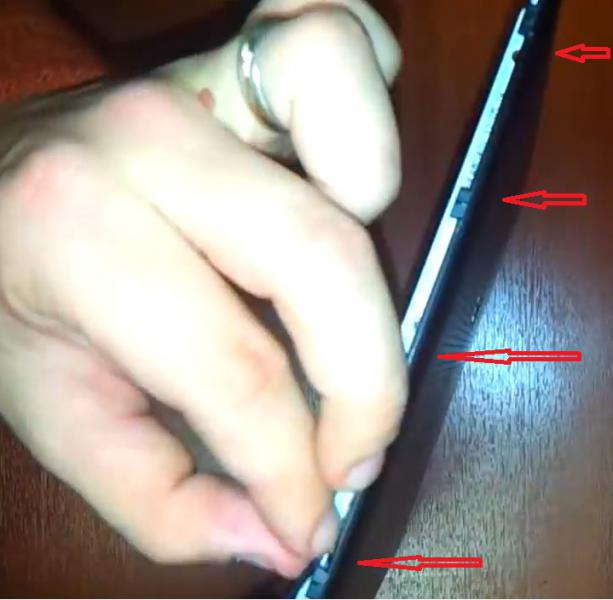

Перевернув ноутбук на
бок, откручиваем 4-ре торцевых винта, удерживающих матрицу в металлической
раме.

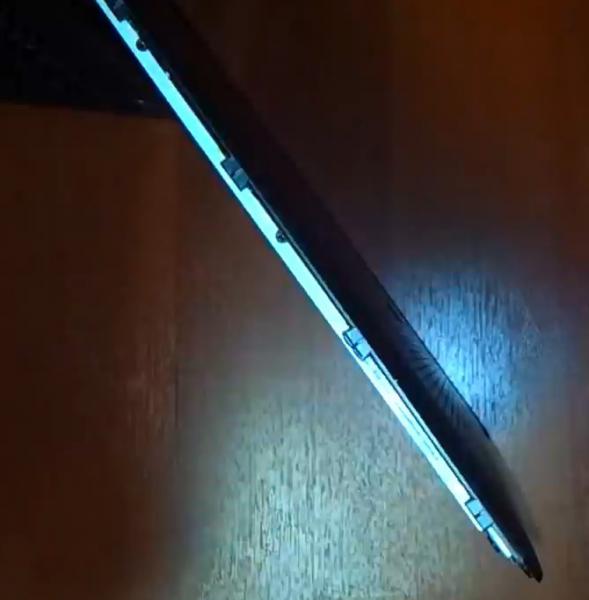

Проделываем аналогичные
действия, перевернув ноутбук на противоположную сторону. Винтов здесь также
ровно 4 штуки.

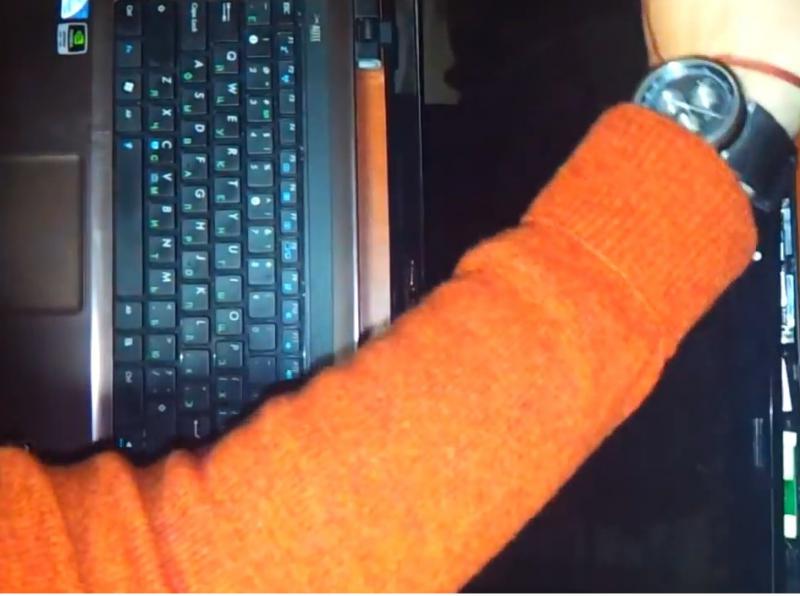

Матрицу можно положить

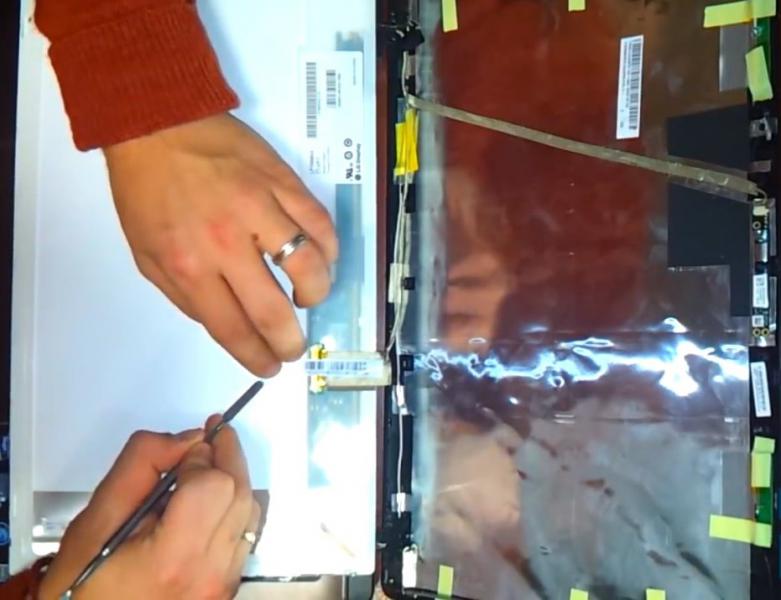

на клавиатуру плашмя. Теперь следует снять шлейф от материнской платы. Он
приклеен скотчем. Поэтому с помощью скальпеля, стараясь не повредить ни шлейф,
ни матрицу, его отклеиваем и вытаскиваем из разъема.

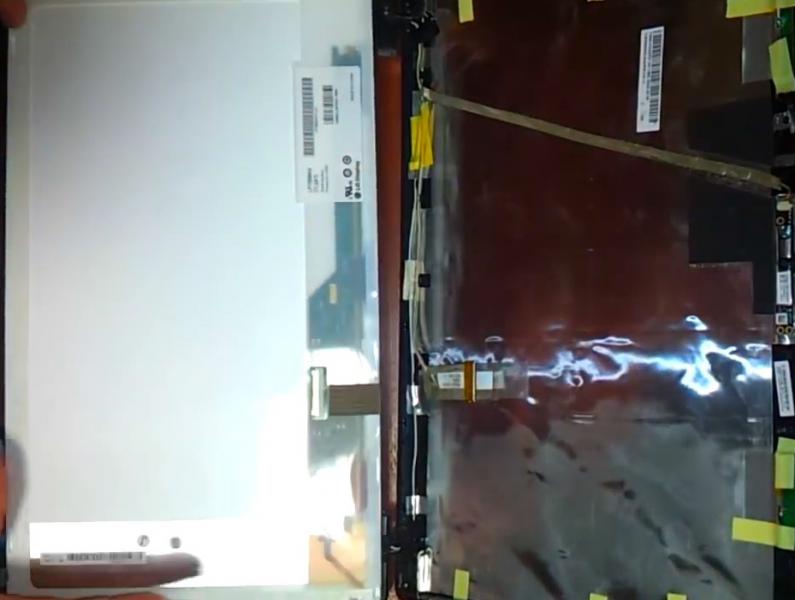

Новую матрицу освобождаем от заводской пленки и укладываем на клавиатуру. На этом этапе можно было бы проверить работу нового дисплея, но не станем тратить время. Все же матрица от Asus в обязательном порядке проверяется на заводе.

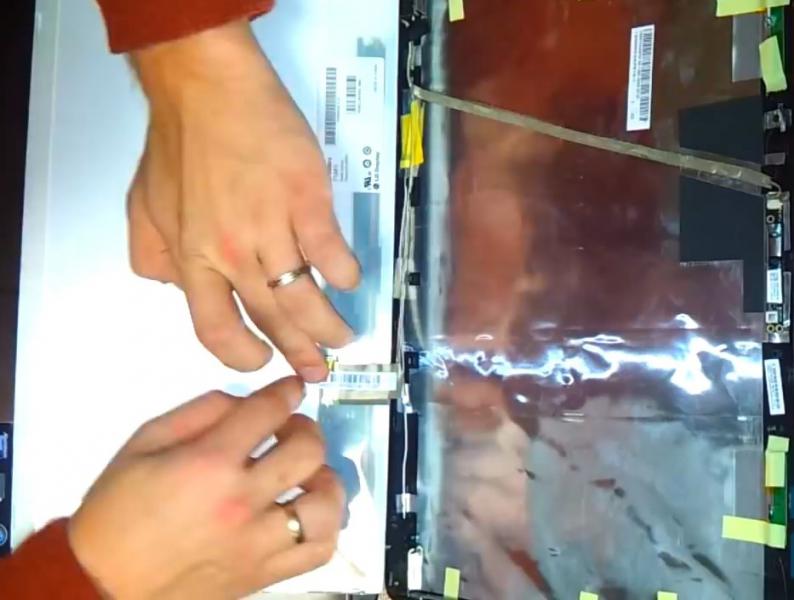

Теперь следует
подоткнуть шлейф и заклеить его скотчем, слегка его натягивая.

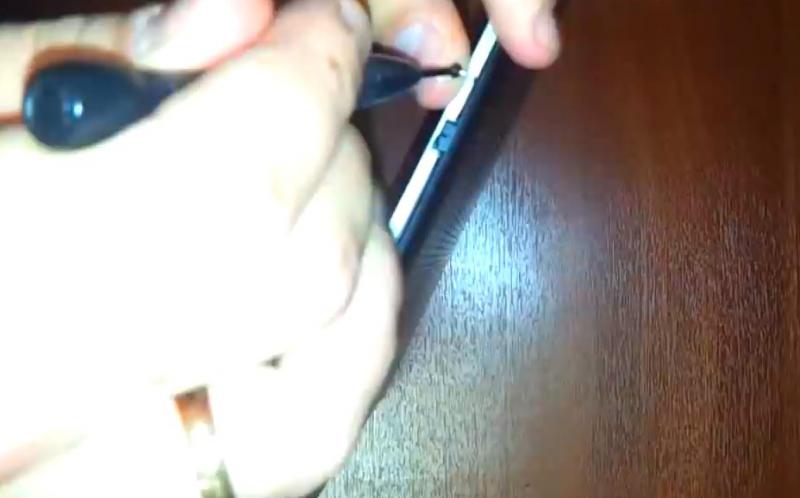

Теперь крепим матрицу к
раме, закручивая по 4 болта с обеих сторон.
Следом фиксируем
накладную внешнюю панель, не забыв закрутить два винта. Если клеящая
поверхность заглушек пришла в негодность, необходимо воспользоваться
двухсторонним скотчем.
