Armada Service Автомагнитолы Pioneer DEH-2220UB

При эксплуатации автомагнитол нередко возникает такой казус. Забыв о вставленной флешке, водитель случайно, коленкой или рукой сбивает её. При этом выламывается USB-разъём из платы автомагнитолы. В результате чего считать mp3 или wav файлы с USB-носителя порой становится невозможно.

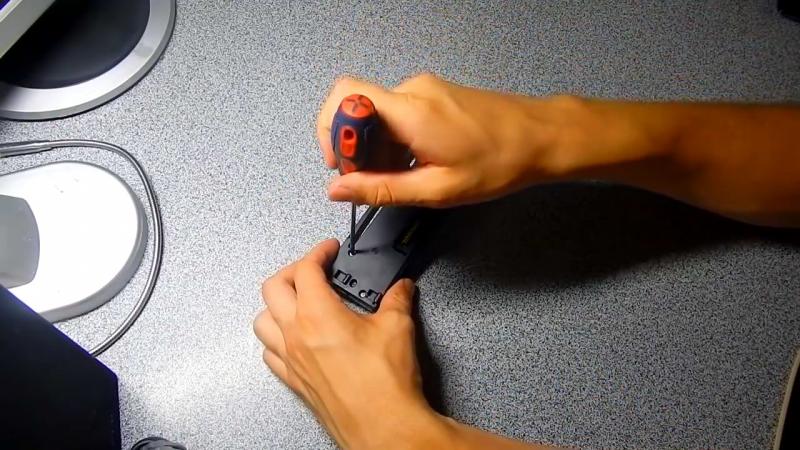

Такая же участь настигла автомагнитолу Pioneer DEH 2220UB. Итак, съёмную панель магнитолы нужно разобрать. Для этого откручиваем все шурупы на внутренней, примыкающей к корпусу устройства, стороне.


Всего потребовалось

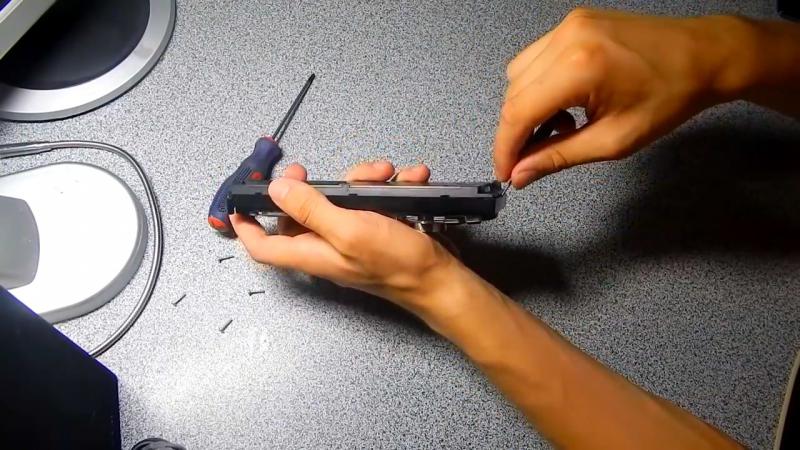

открутить 5 шурупов. Теперь необходимо снять заднюю крышку. Поддеваем её
плоской часовой отверткой.

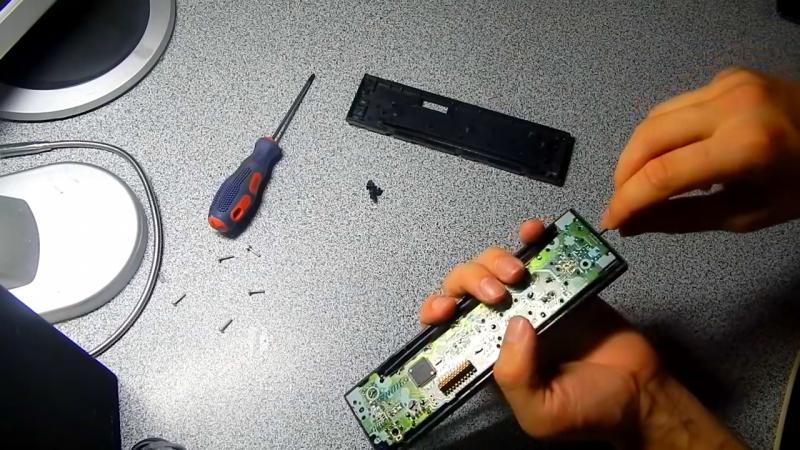

Далее необходимо из
корпуса панели извлечь плату. Не прикладывая усилий, направляя отверткой вверх
отщелкиваем её из пазов.

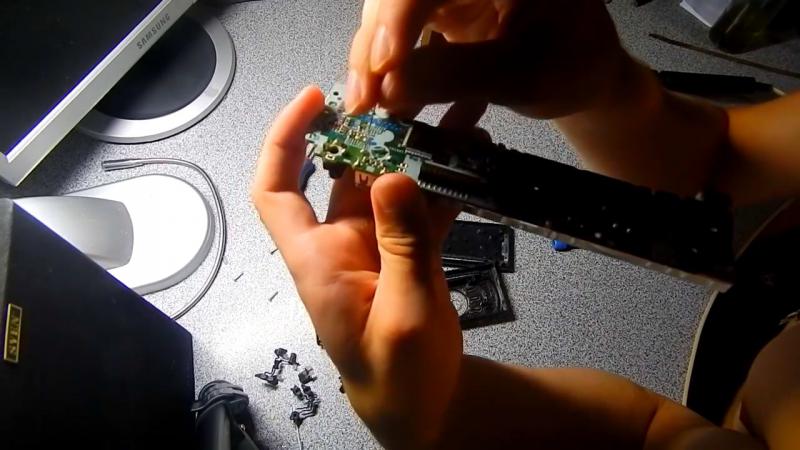

При осмотре платы выяснилось, помимо того, что USB-разъём подвергался механическому воздействию, он был недостаточно хорошо пропаян в заводских условиях.

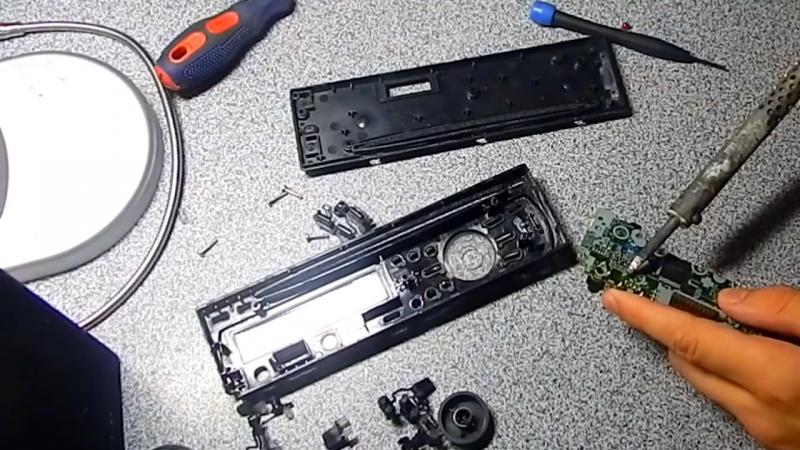

Что ж, исправим это с
помощью паяльной кислоты, припоя и конечно же паяльника.

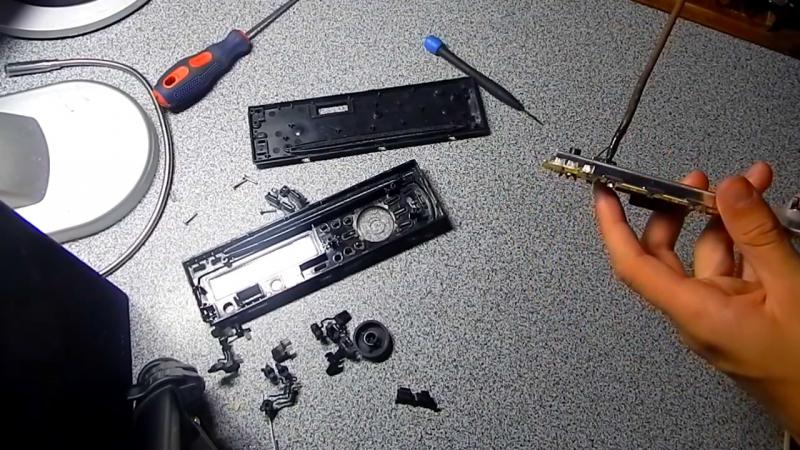

Экран USB разъёма теперь посажен намного крепче. Однако, для надежности пропаяем его поперечный стык в нижней части. Для этого нанесем немного паяльной кислоты.

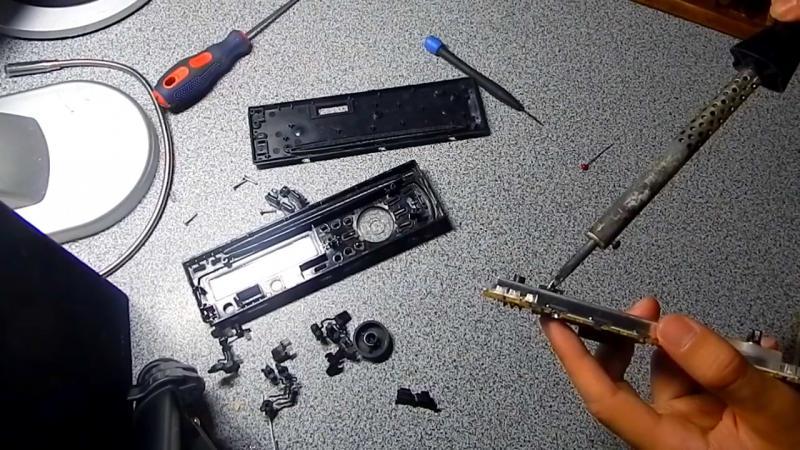

И добавим небольшого
количества припоя.


При визуальном осмотре
платы другие плохо пропаянные контакты не обнаружены, а значит можно с чувством
выполненного долга приступать к сборке приборной панели в обратном порядке.
