Наша сегодняшняя статья
будет посвящена ремонту разъема зарядки Lenovo IdeaTab S5000.

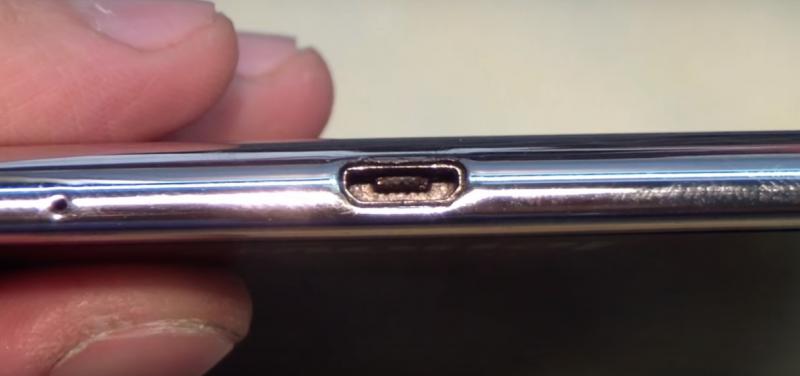

Итак, прежде чем
перейти к разбору планшета, проводим визуальный осмотр разъема. Видим, что он

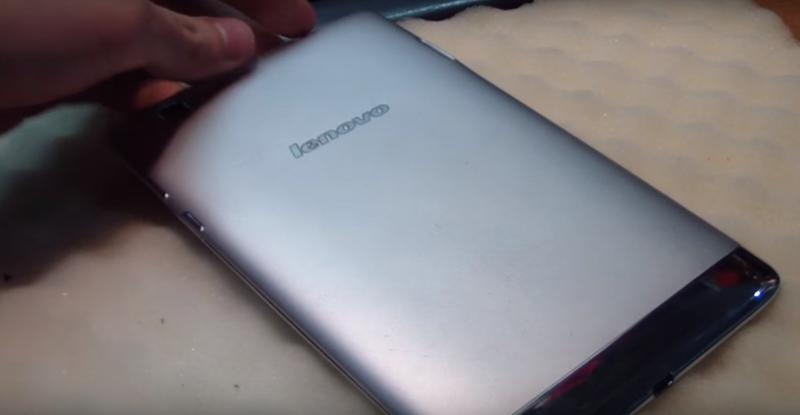

поврежден, а значит можно переходить к демонтажу задней панели.

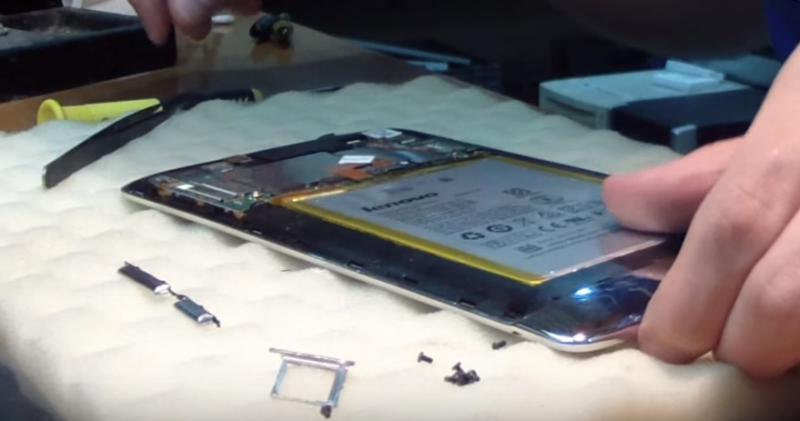

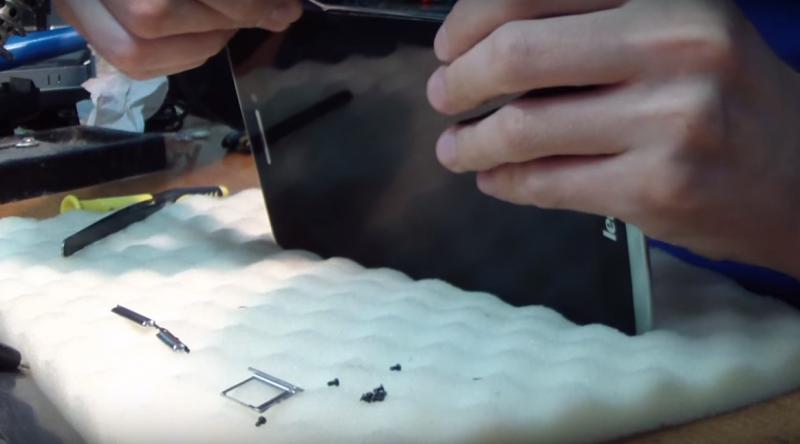

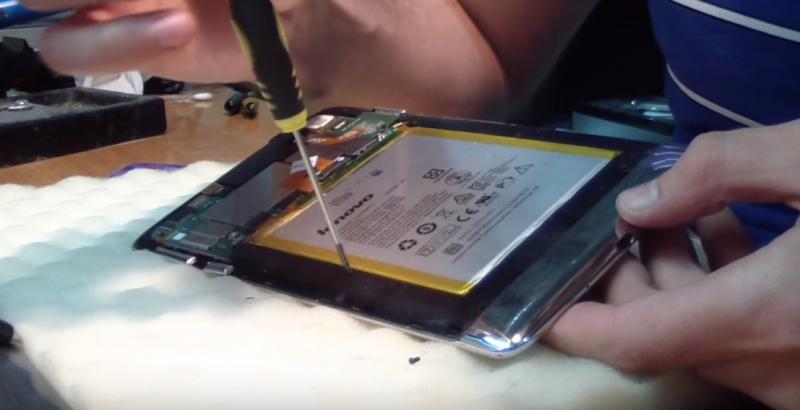

Сняв заднюю крышку,
выкручиваем болты.
Снимаем слот сим-карты
и качельку кнопок.

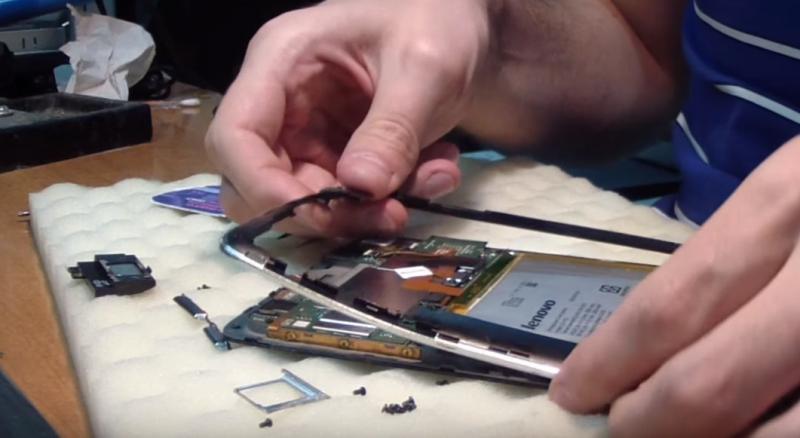

При помощи пластиковой
карточки снимаем пластиковую рамку. Делаем это очень осторожно, стараясь не повредить
экранный модуль.

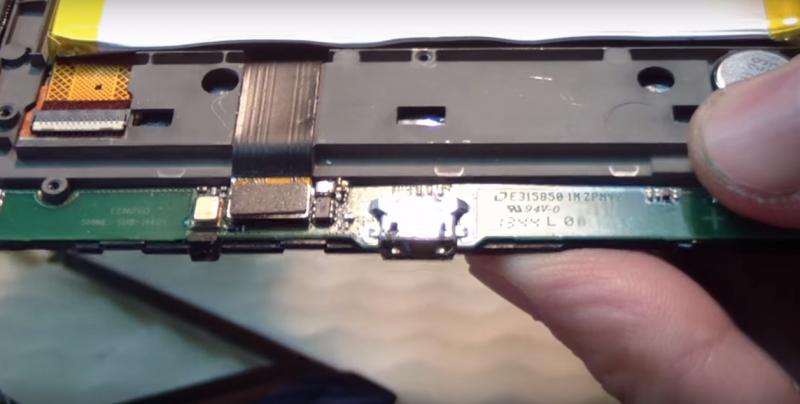

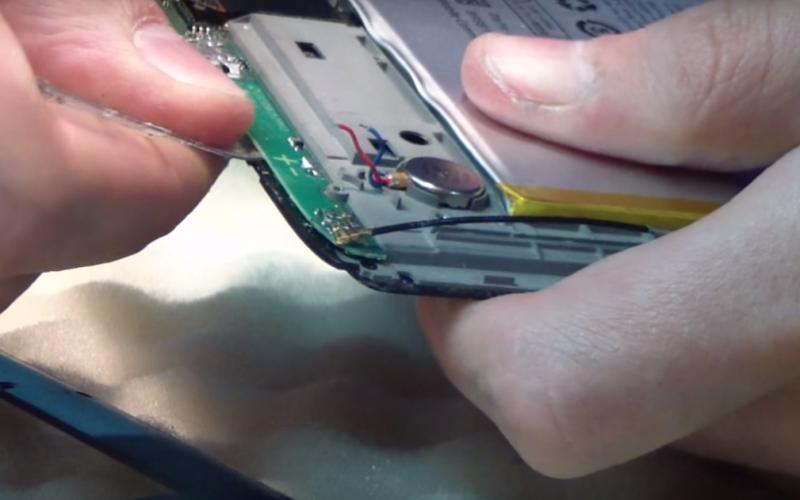

Получив доступ к плате
с разъемом, снимаем ее, предварительно отключив от нее антенны и шлейф, а также
выпаяв провода вибромотора.
Снимаем плату,
используя пластиковую карточку, т.к. плата закреплена двухсторонним скотчем.

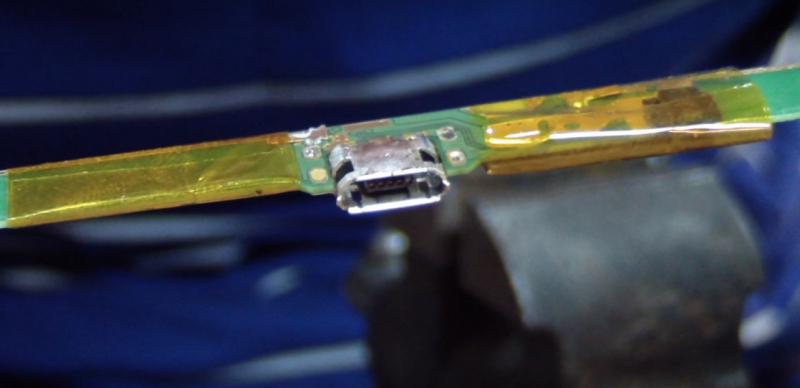

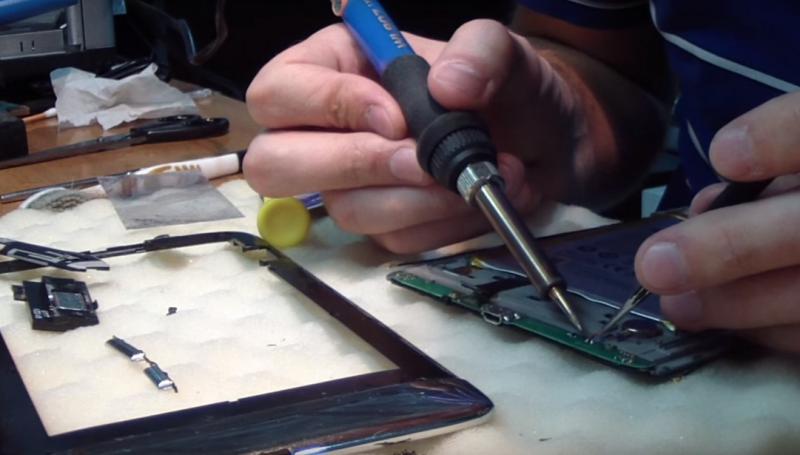

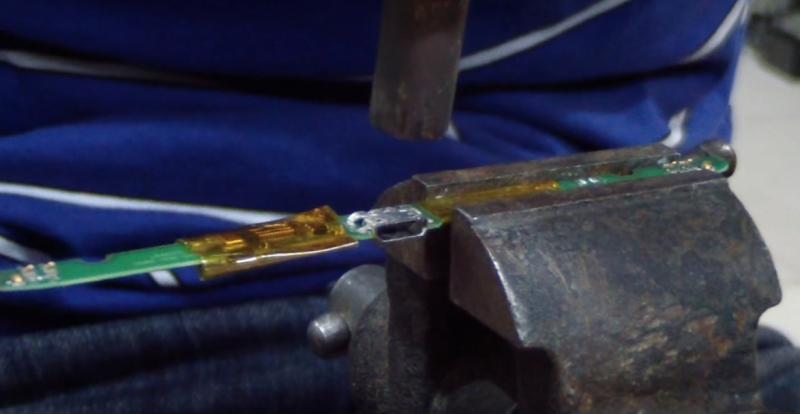

Термоскотчем заклеиваем
области платы, находящиеся в непосредственной близости к разъему и выпаиваем
старый разъем.
Запаиваем новую деталь.

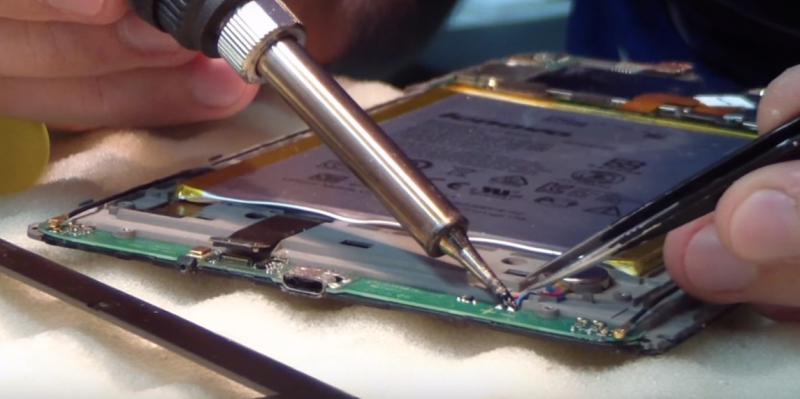

Устанавливаем плату на
место, подключаем антенны и шлейфы, а также припаиваем провода вибромотора.

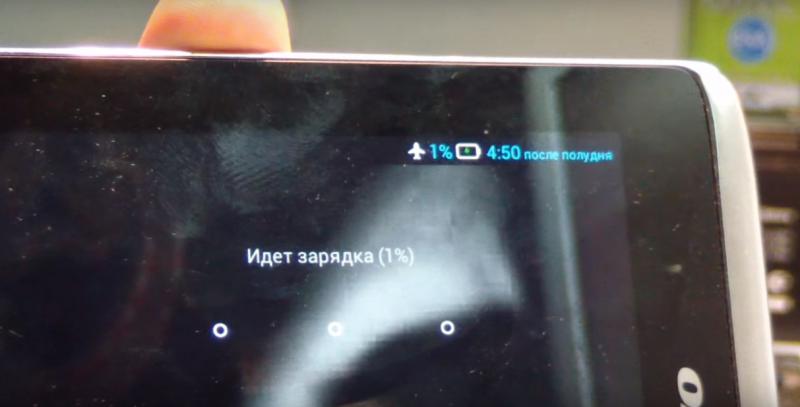

Собираем все детали
воедино и включаем планшет.
