Если вы неудачно уронили телефон, то, скорее всего, повредили сенсорный слой, а может даже и дисплей. Чаще тачскрин разбивается сильно, а дисплей царапается его осколками. Царапины могут быть незначительными, тогда заменяется только сенсорное стекло. Если телефон поврежден сильно, то замены дисплея тоже не избежать. В этой статье мы рассмотрим, как разобрать смартфон модели HTC Desire 300 и заменить дисплей и сенсор.

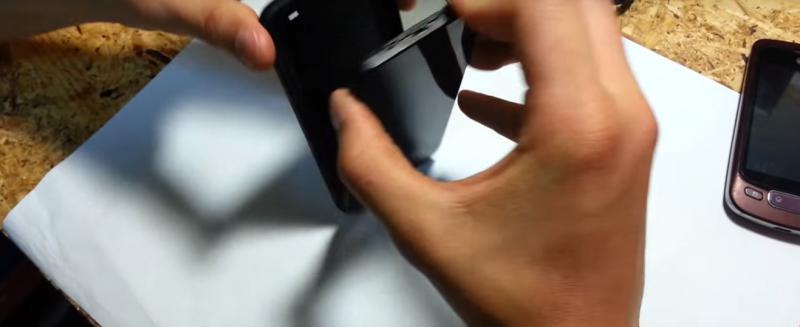

Для начала снимем заднюю крышку с корпуса.

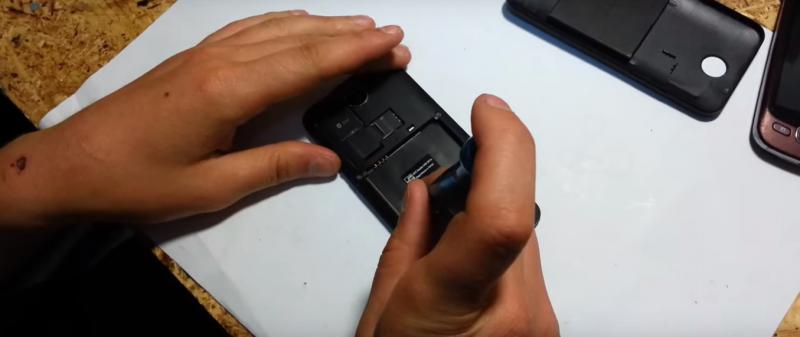

Извлекаем аккумуляторную батарею, карты памяти, SIM-карты и начинаем выкручивать болты отверткой Т5.

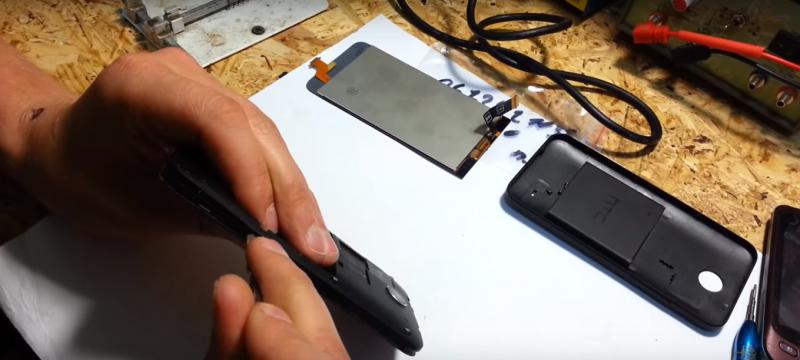

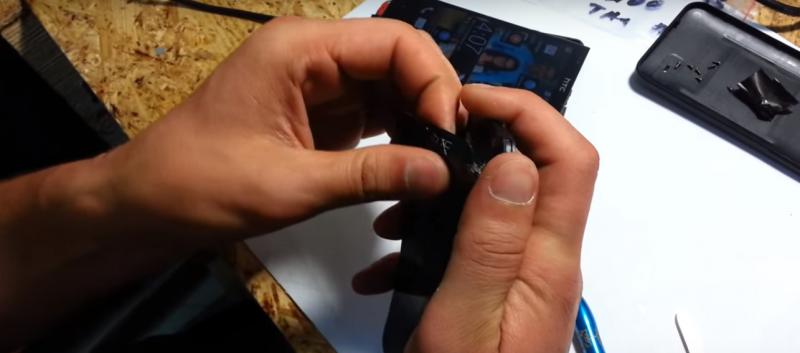

Тонким плоским предметом отсоединяем заднюю часть
корпуса, закрывающую материнскую плату.

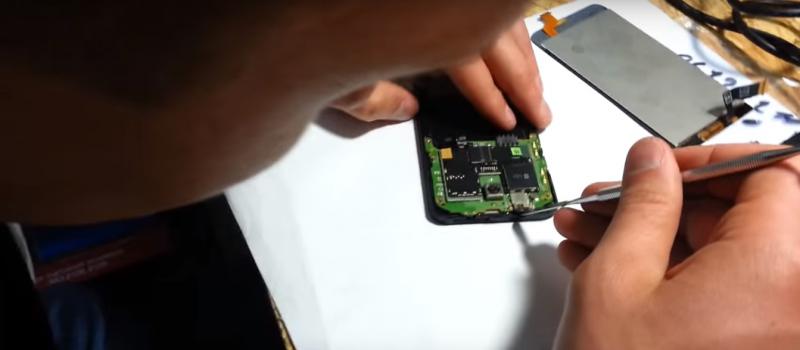

Снимаем фиксаторы с материнской платы, отщелкиваем
коаксиальный кабель, извлекаем виброустройство.


Снимаем плату, отсоединяем шлейф.

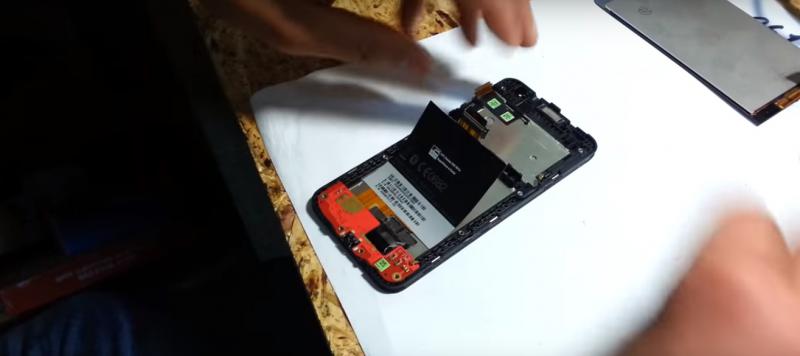

Прогреваем феном наклейку, отклеиваем ее вместе с
межплатным шлейфом и нижней платой.

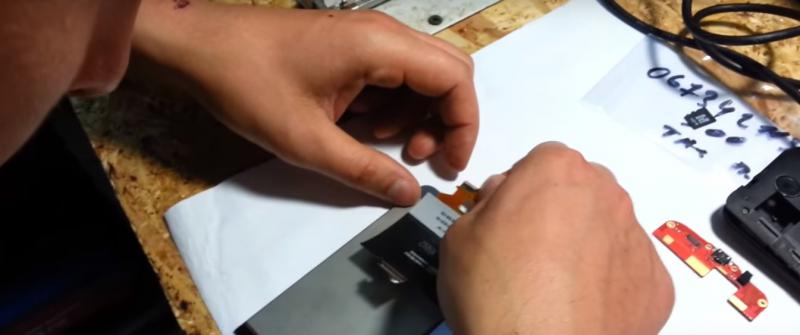

Теперь можно тестировать модуль, состоящий из
дисплея и сенсорного слоя. Для этого подключаем его к межплатному шлейфу,
который только что сняли с наклейкой.

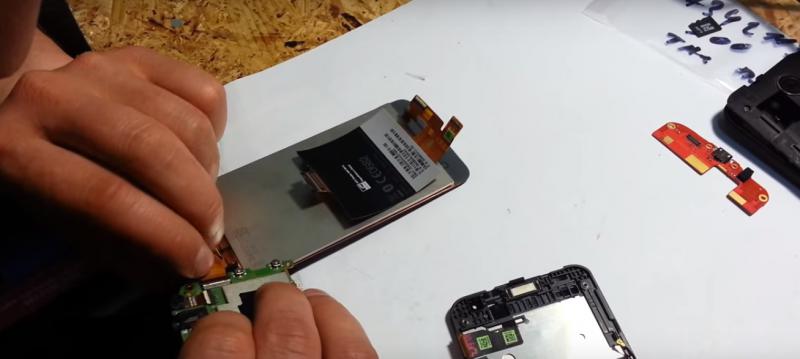

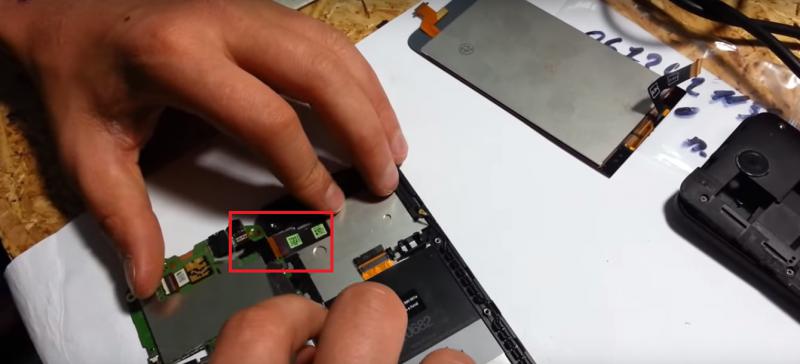

Плату также подключаем к дисплею.

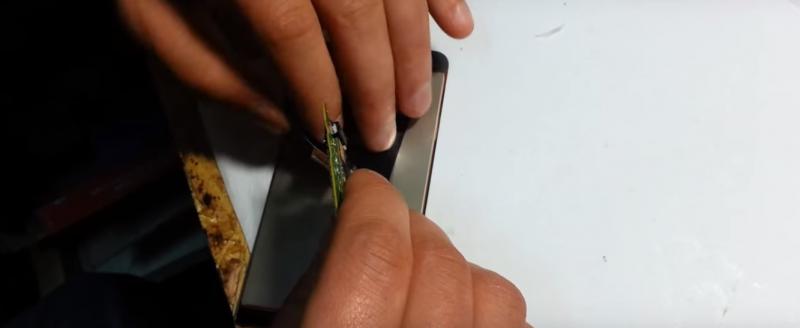

Соединяем части между собой шлейфом (наклейку и
плату).

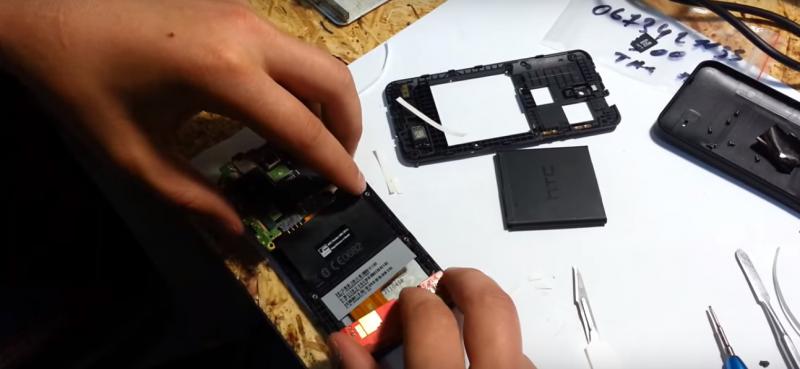

Вкладываем в корпус телефона все части и вставляем
АКБ. Части корпуса на винты не соединяем, все пока в стадии тестирования.

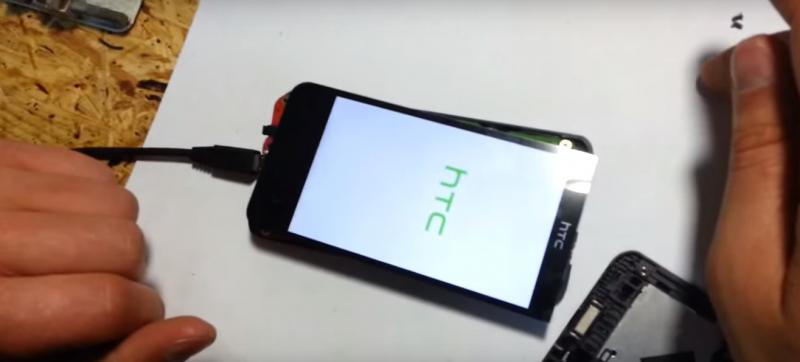

Включаем телефон в разобранном виде.

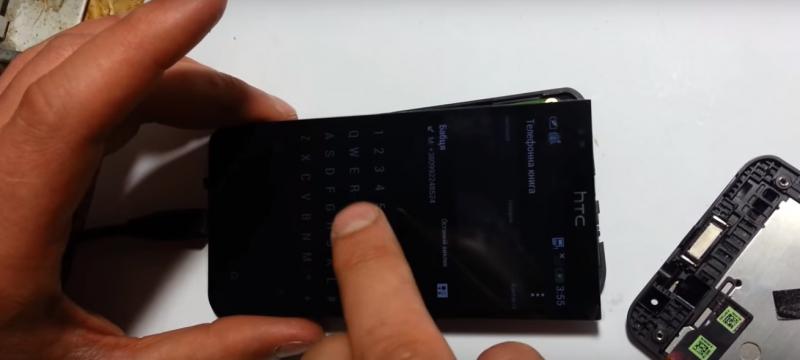

Тестируем всю площадь сенсора, проходя пальцем.

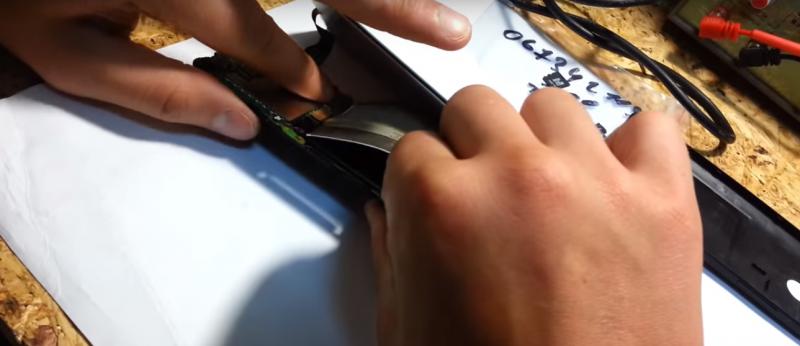

Прогреваем феном старый разбитый модуль, чтобы клей
расплавился. Отсоединяем его от рамки телефона, выдавив пальцами. Выполняем все
осторожно, чтобы рамку не повредить.

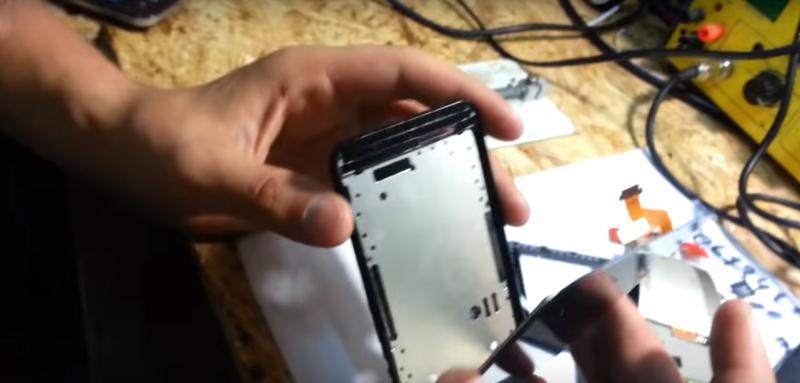

Потом зачищаем ее, по периметру наклеиваем
двусторонний скотч и приклеиваем новый модуль.


Восстанавливаем целостность корпуса, крепим шлейфы и
болты.


Ну вот, телефоном можно пользоваться!
