Почти любые порты со временем выходят из строя. Это выражается в том, что зарядное устройство не крепится плотно, или сам процесс зарядки начинает прерываться. Бывает, что контакт совсем отсутстсует.

В этой статье мы расскажем, как можно заменить разъем, не прибегая к услугам сервисных центров.

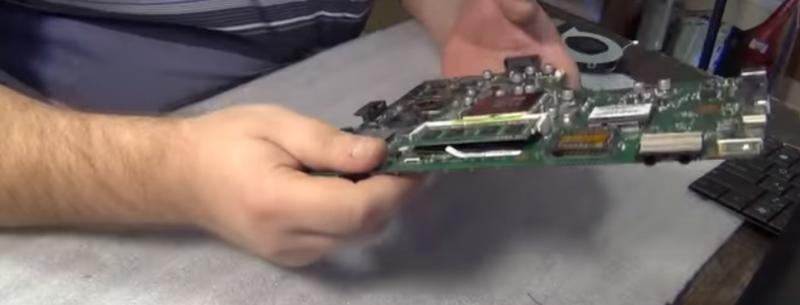

Итак, для начала скрутим все винты с корпуса ноутбука, чтобы его открыть. Снимаем заднюю крышку и вытаскиваем материнскую плату, к которой крепятся все разъемы.


Дополнительно нам понадобятся новый разъем,

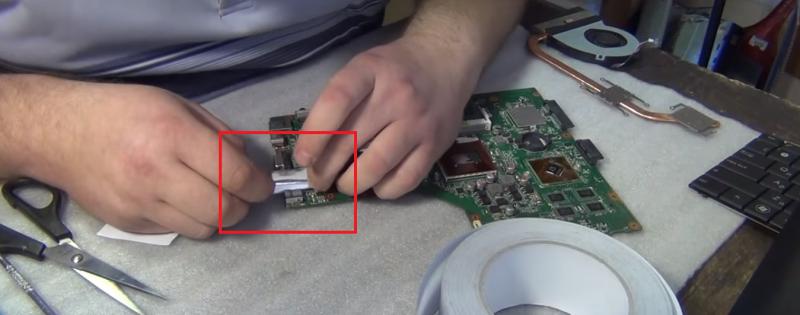

термопаста, фольга на клеящей основе, паяльник. Пластиковый сетевой разъем
необходимо изолировать с обеих сторон фольгой перед паянием.

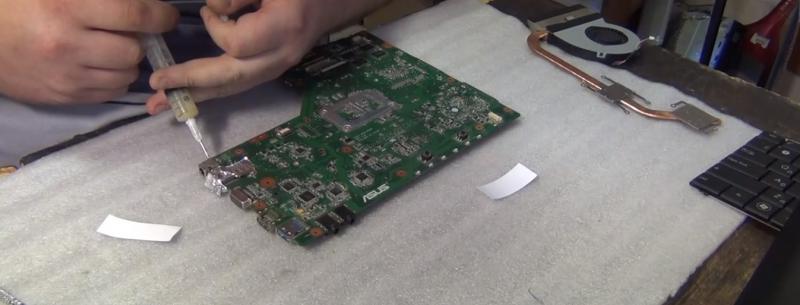

Промажем флюсом для пайки.

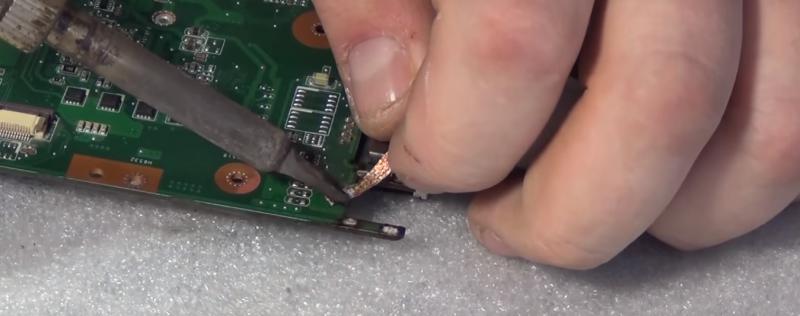

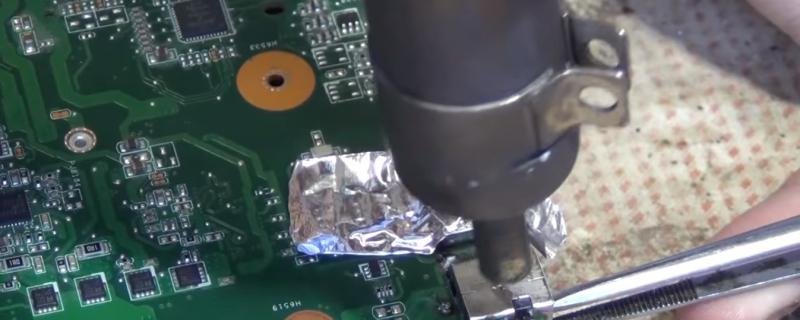

Начинаем паяльные работы.

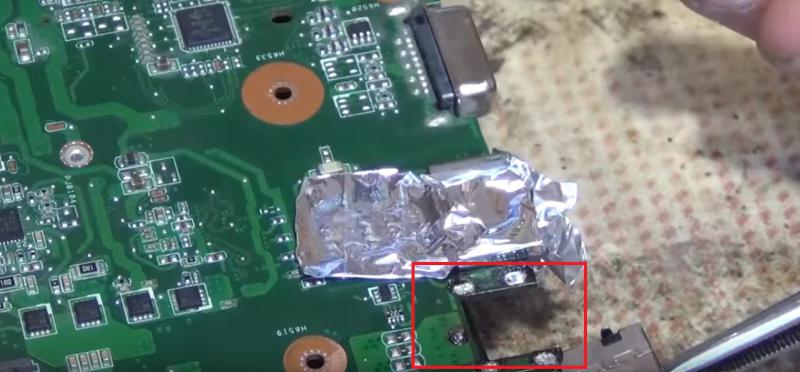

Извлекаем порт питания.


Готовим отверстия для крепления нового разъема.

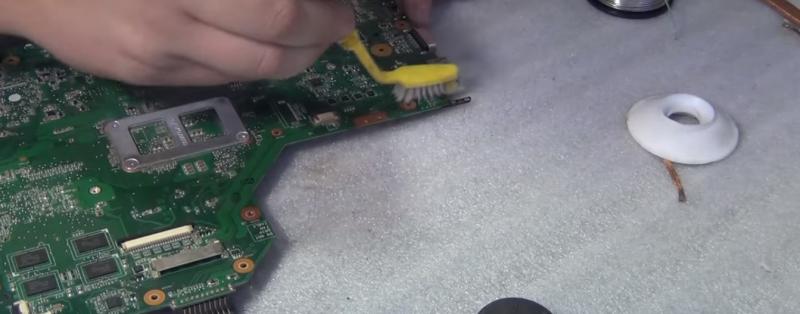

Очищаем плату спиртом с двух сторон в месте
установки порта питания.

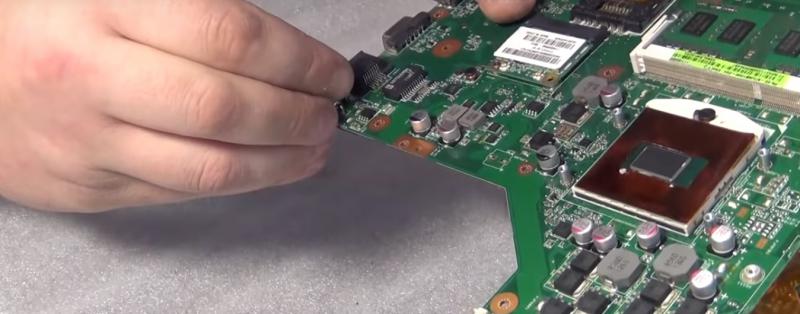

Устанавливаем новый разъем.

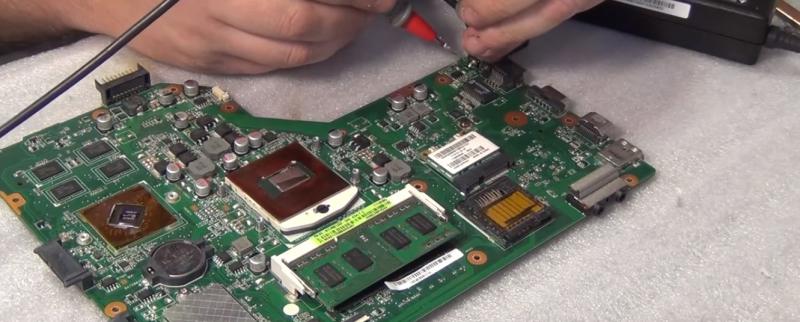

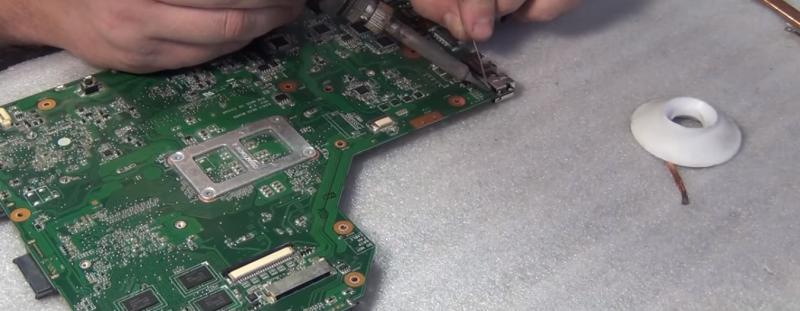

Припаиваем его. При этом время от времени поправляем
порт питания, чтобы он был ровно установлен.

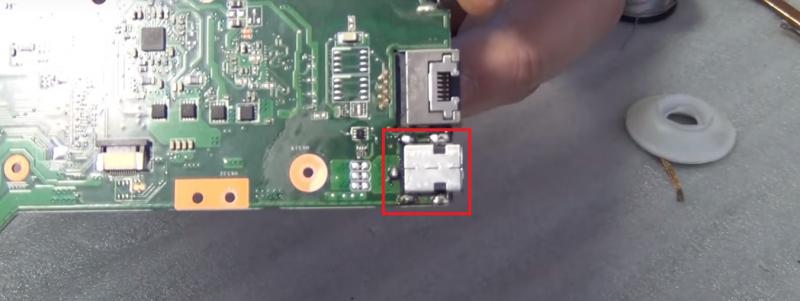

Должно получиться следующее.

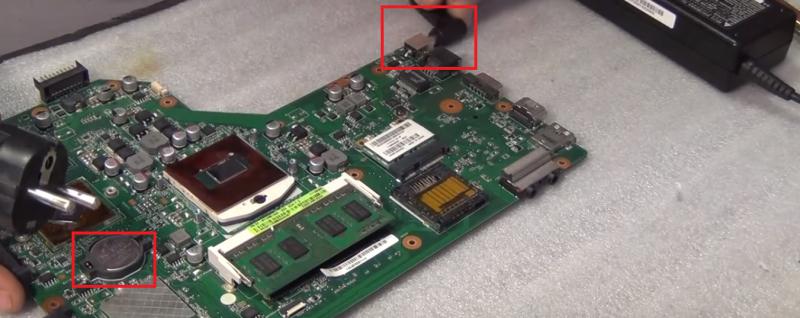

Проверяем работоспособность. Для этого устанавливаем
обратно батарейку в плату и подключаем зарядное устройство в разъем.


Если питание есть, можно собирать ноутбук.
