Как поменять шлейф...
Armada Service Видеокамеры Sony DCR-HC19E

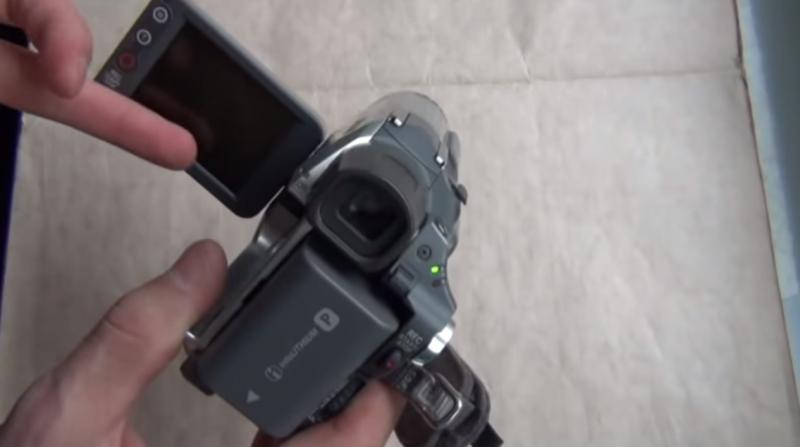

Если во время съемки на откидном дисплее отсутствует
видеоизображение, то это говорит о преломлении шлейфа питания.


Если вы хотите сэкономить на ремонте камеры, замену питающего шлейфа можно произвести самостоятельно. Работа выполняется в несколько этапов.

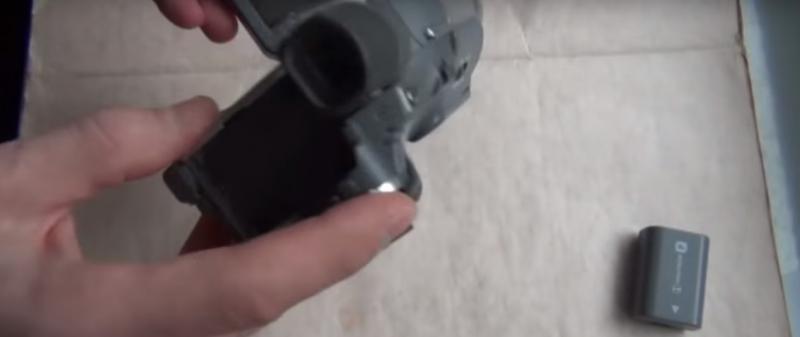

Для начала выключаем камеру и извлекаем батарею.

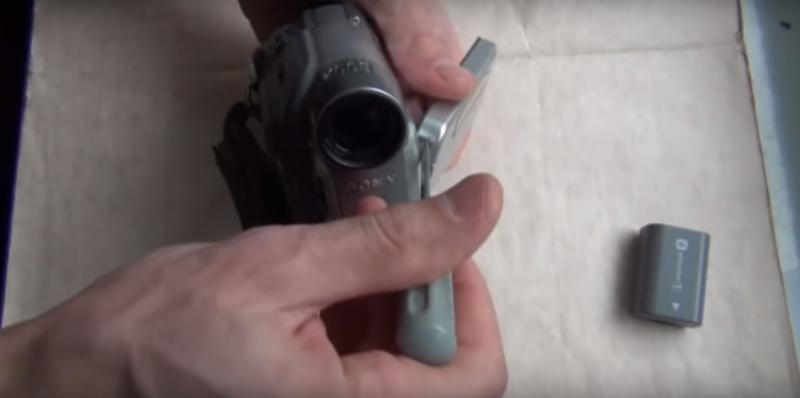

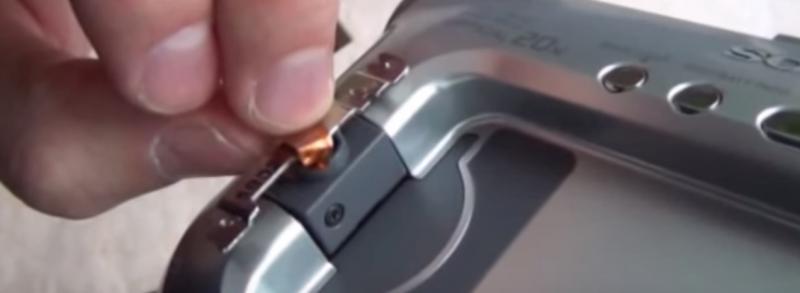

Скручиваем винты крепления крышки к дисплею.


Слегка разворачиваем дисплей и скручиваем винты с
его тыльной стороны.

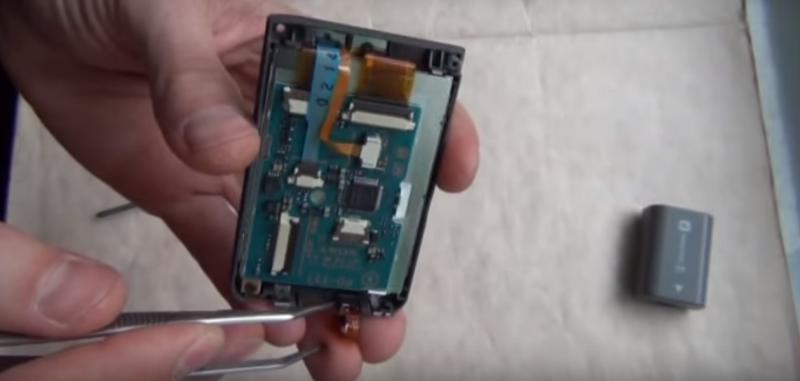

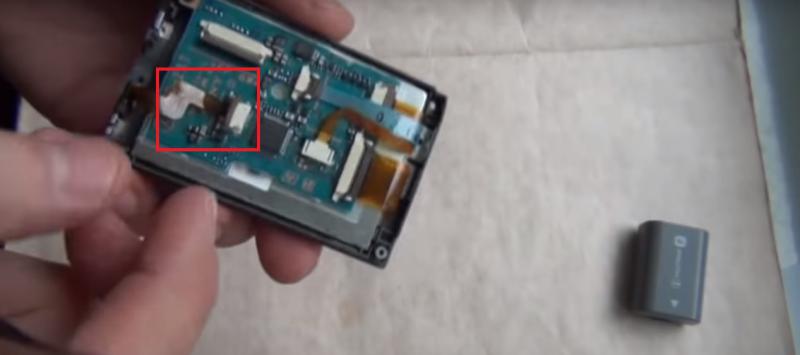

Это разъем шлейфа дисплея.


Его нужно отключить.

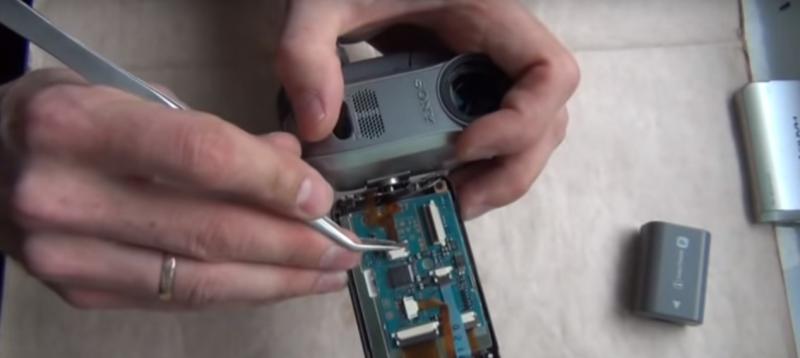

Разъем контактера вращения также отключаем, чтобы не

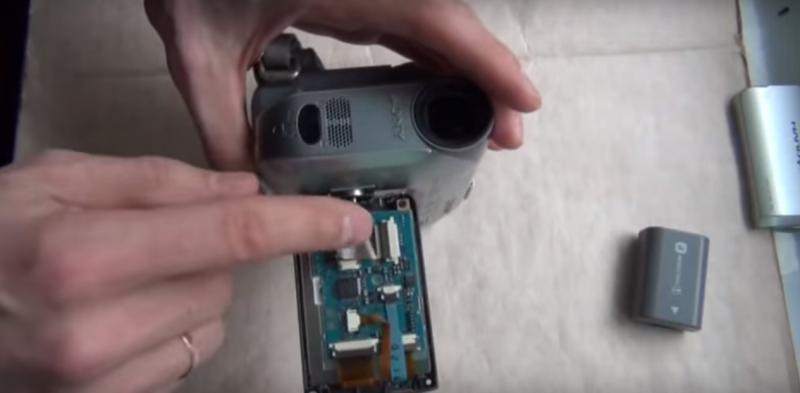

повредить. Скручиваем последний винт и отсоединяем дисплей от камеры.

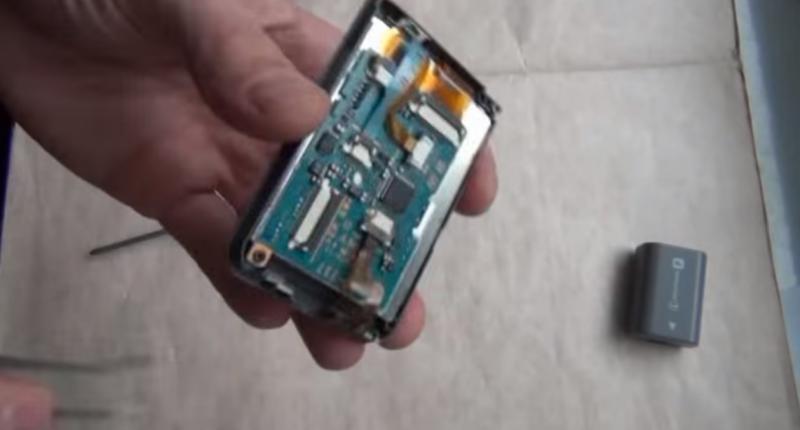

Снимать дисплей нужно максимально аккуратно, чтобы
не сломать собачку контактера дисплея.

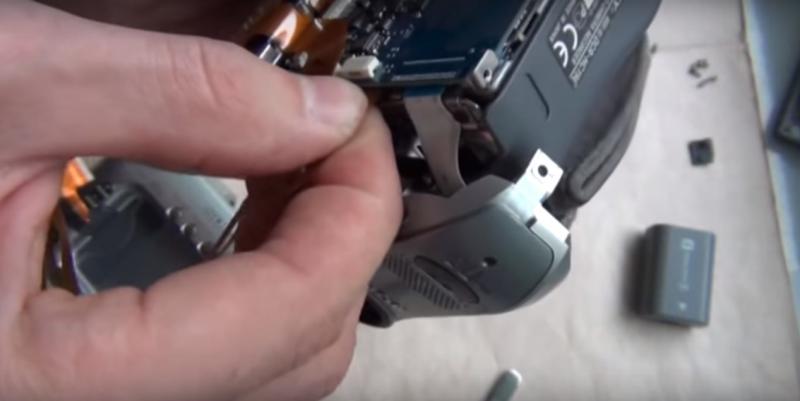

Вставляем разъем контактера на место.


Находим место повреждения шлейфа

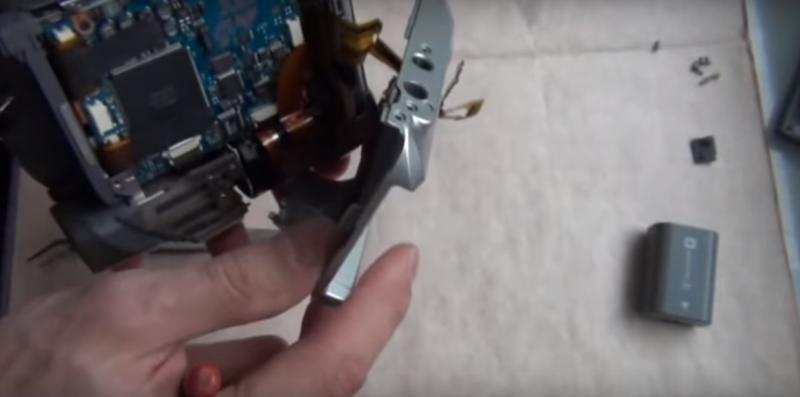

Скручиваем винты, чтобы открыть корпус. Снимаем
облицовочную панель камеры.

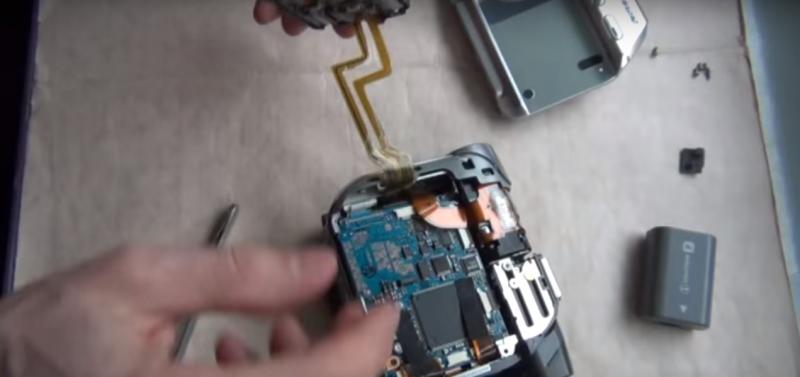

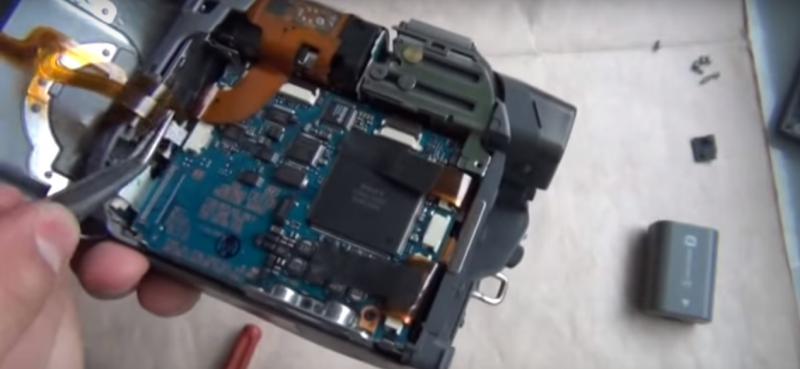

Отсоединяем шлейф дисплея.


Подключаем новый шлейф.


Другой конец шлейфа подсоединяем к дисплею.

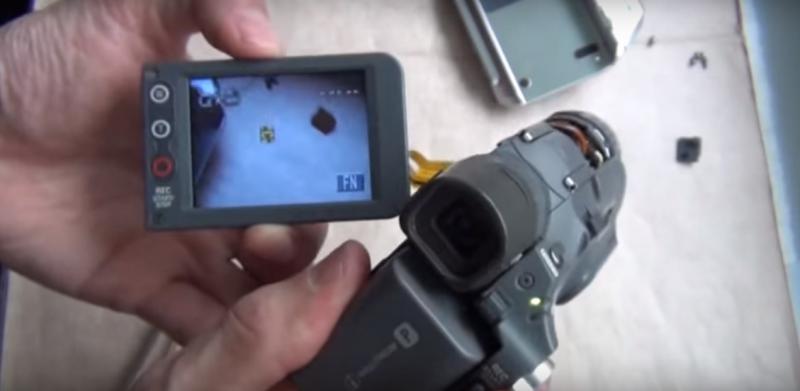

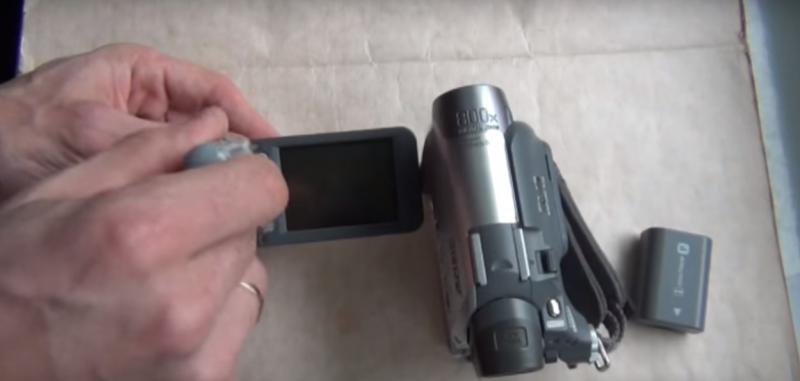

Устанавливаем аккумуляторную батарею, включаем
устройство. Если все выполнено правильно, изображение на дисплее появится.


После успешного
тестирования в разобранном виде можно собирать камеру в обратном порядке.
