Если случайно
уронить смартфон, его внутренние комплектующие могут быть повреждены и как
следствие, отдельные функциональные узлы выйдут из строя. В качестве примера,
можно привести случай, когда после удара смартфона, ломается блок, в котором
установлен полифонический динамик, а также модуль виброзвонка. Как следствие,
использование мобильного устройства становится неудобным. В данном материале
будет рассказано о том, как заменить поврежденный блок в смартфоне Sony Z2
D6503.

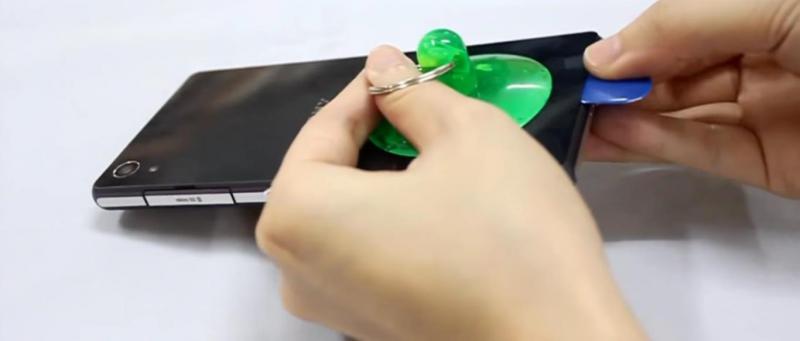

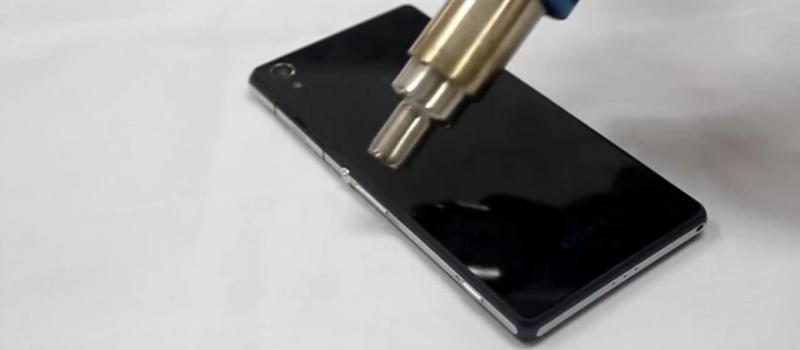

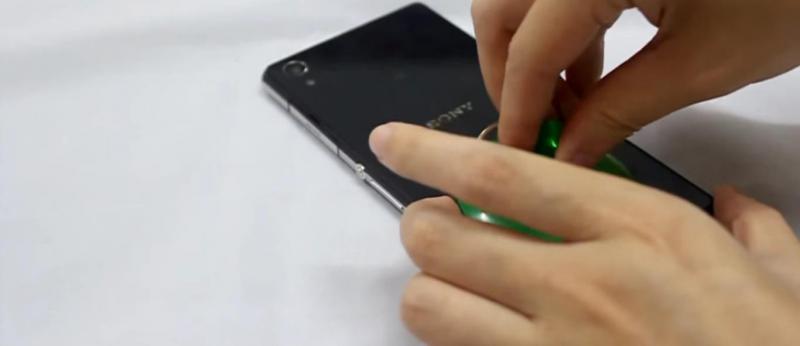

Нагреваем заднюю
крышку смартфона. Используя присоску, а также специальную лопатку, отделяем
заднюю крышку мобильного устройства.

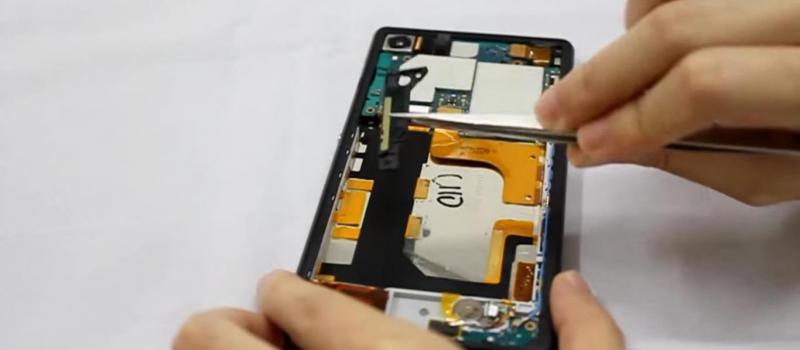

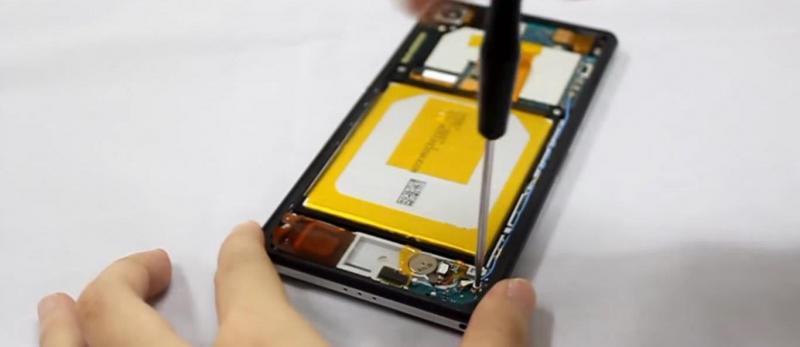

Откручиваем
болты, расположенные по периметру корпуса мобильного устройства.

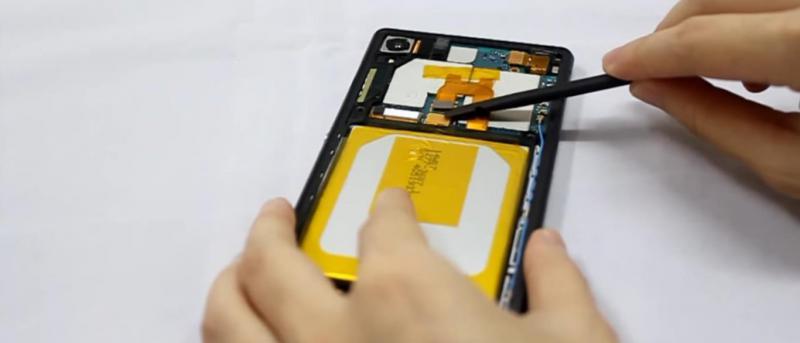

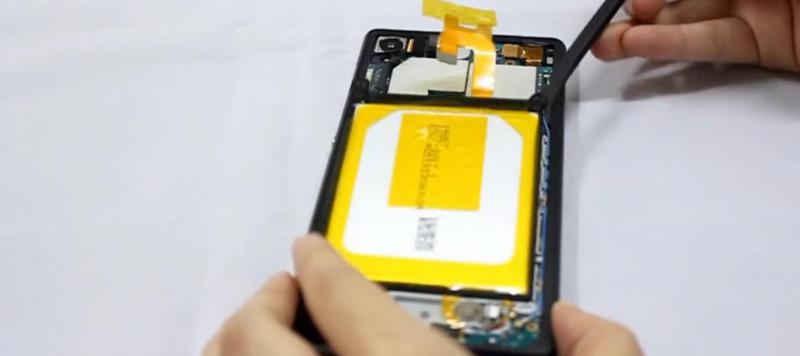

Отключаем шлейф
батареи и вытаскиваем саму батарею.


Снимаем
пластиковую заглушку.

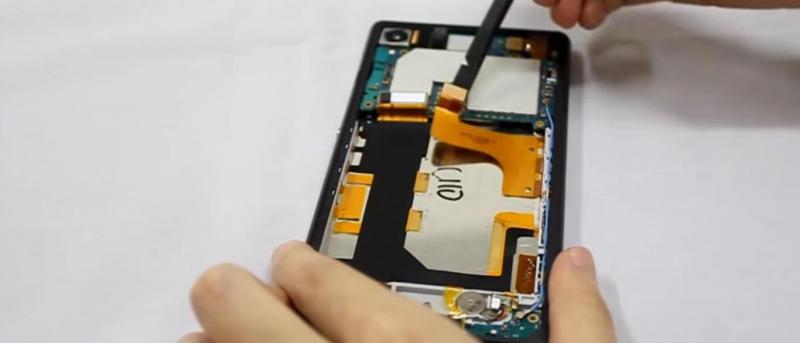

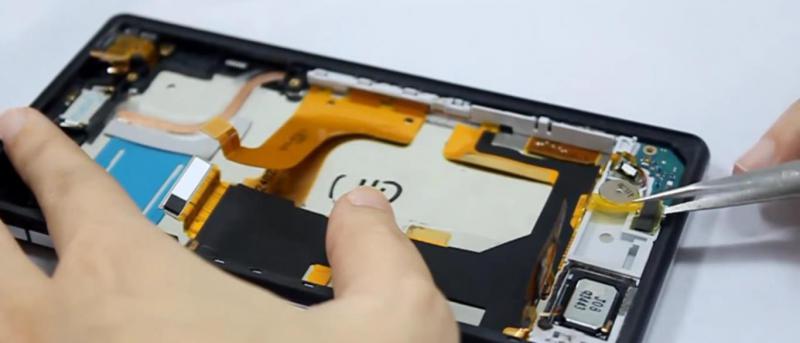

Отключаем все
шлейфы, которые подключены к системной плате смартфона.

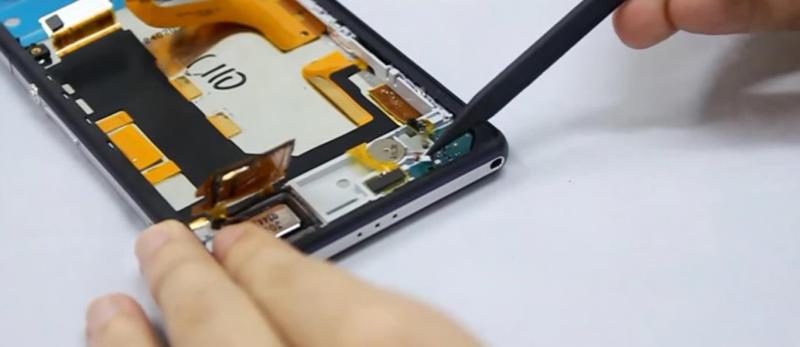

Отгибаем шлейф,
закрывающий слуховой динамик.

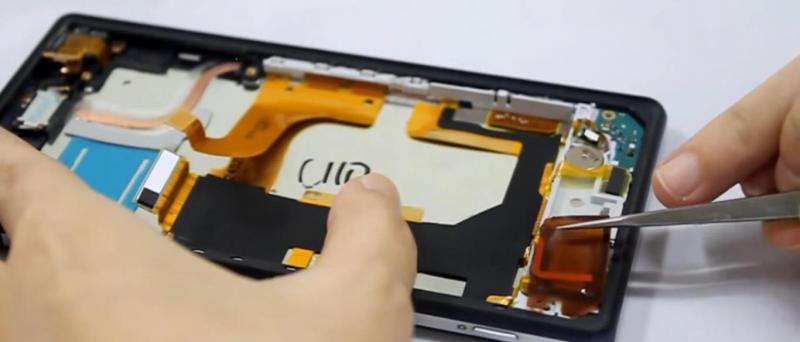

Отключаем шлейф
с микрофоном, а также соединитель, отвечающий за работу виброзвонка.

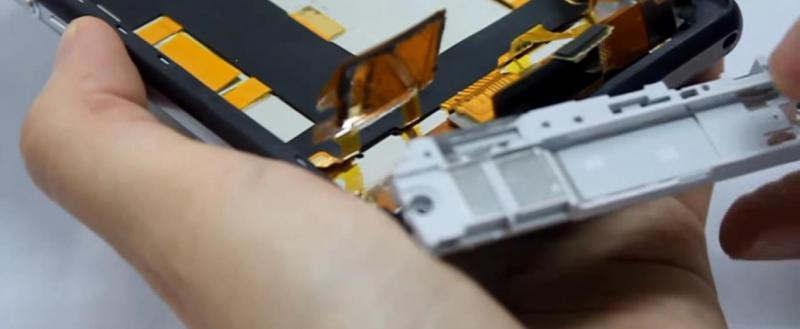

Извлекаем блок, имеющий полифонический динамик и модуль виброзвонка. Устанавливаем новый блок.

Мобильное устройство собирается в обратном порядке, в соответствии с данной инструкцией.
