Сегодня в этой статье мы подробно опишем процесс замены разъема зарядки на телефоне Lenovo A850. Сломанное гнездо зарядки – это довольно частая проблема телефонов, но не всегда требуется полная замена детали, иногда достаточно просто хорошо пропаять контакты и все заработает, но не в нашем случае.

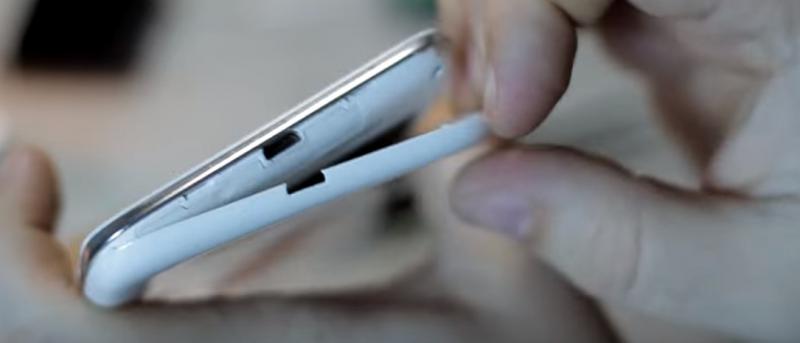

Первым шагом станет отщелкивание задней крышки. Для этого можно использовать медиатор, но на этой модели она легко открывается даже без помощи дополнительных инструментов.

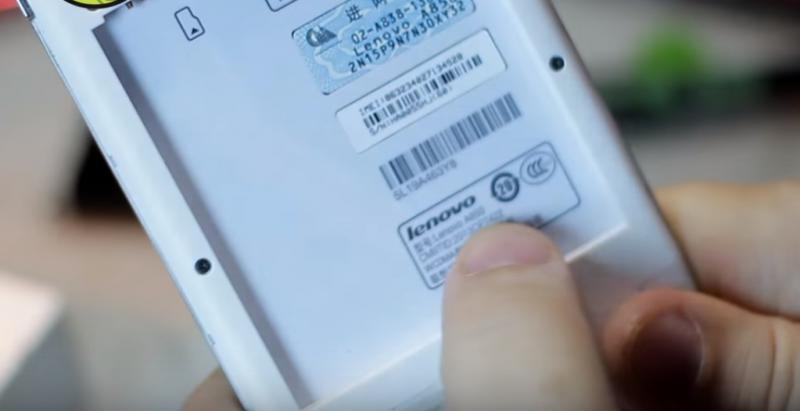

Снимаем аккумуляторную батарею.

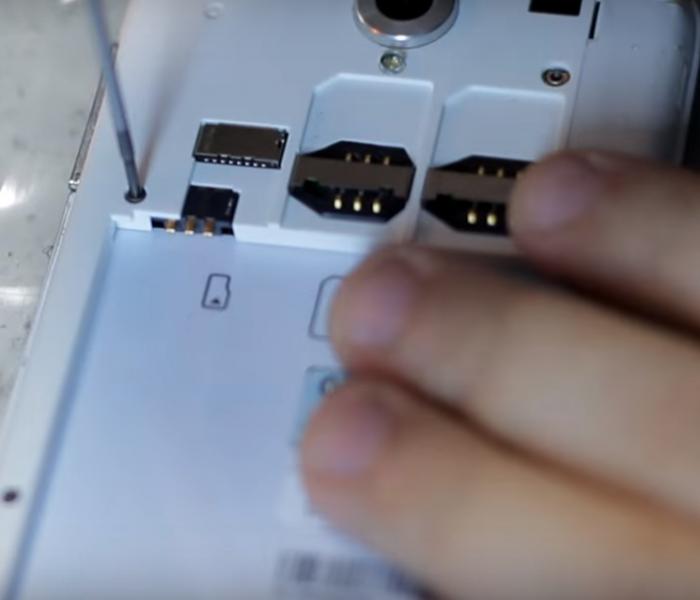

На задней панели вы увидите шесть болтов, которые нужно выкрутить при помощи отвертки.

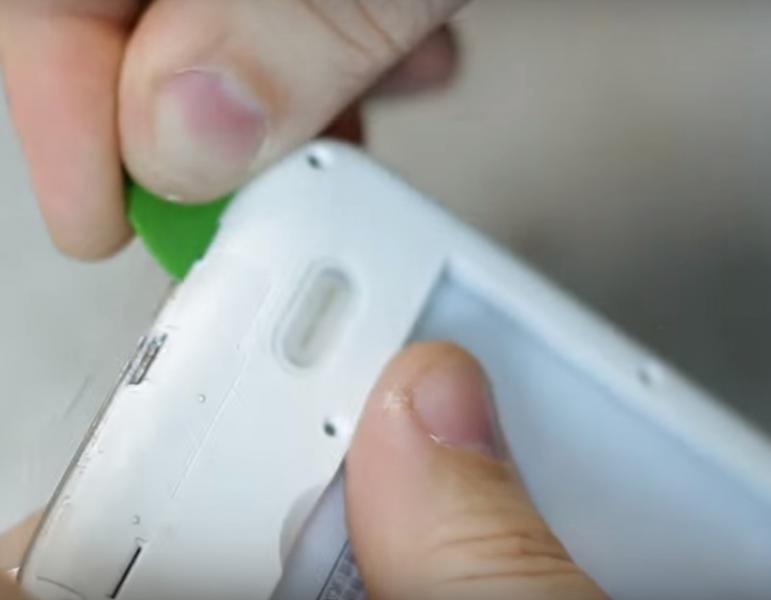

Теперь снятию средней панели ничего не мешает. Берем медиатор и постепенно снимем ее.

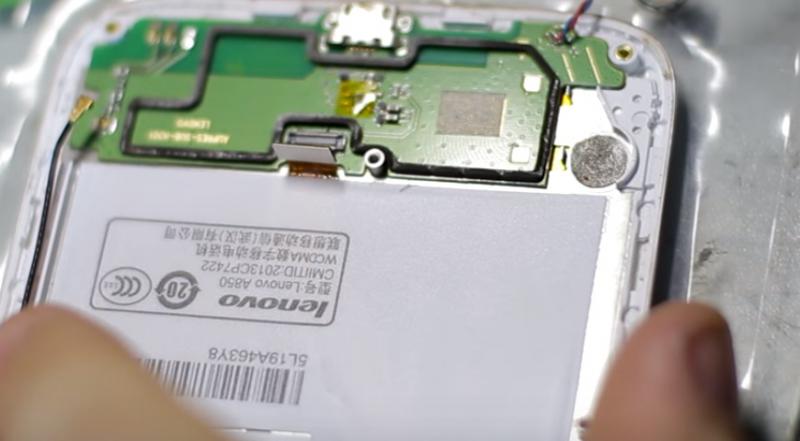

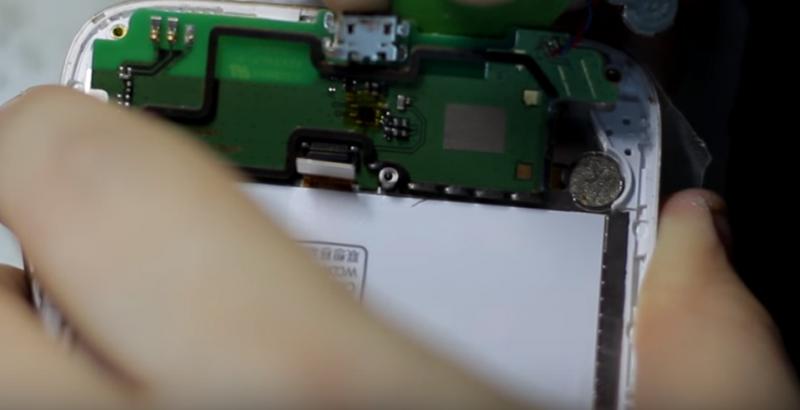

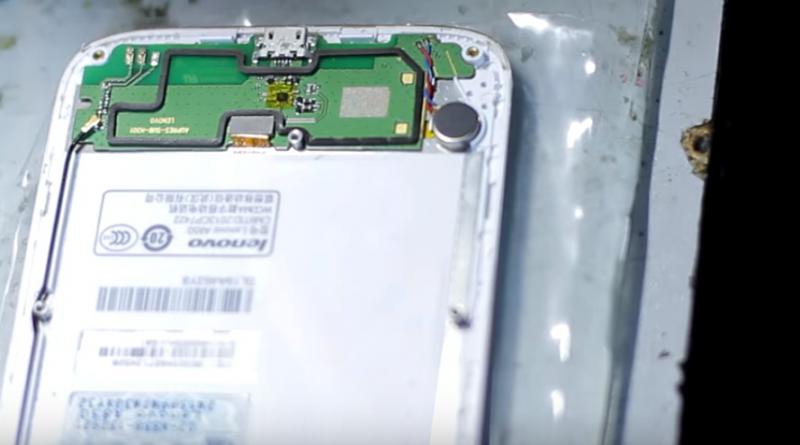

Сняв панель, мы получили доступ к плате, на которой установлен разъем. Чтобы ее снять нужно отключить антенный провод, динамик и шлейф батареи.

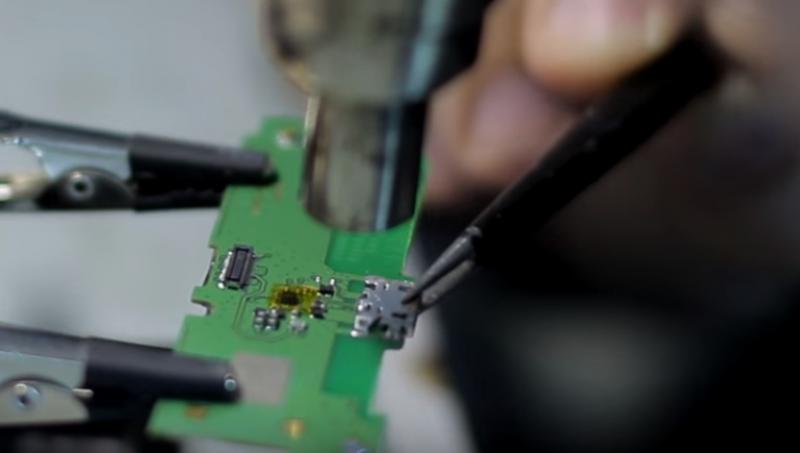

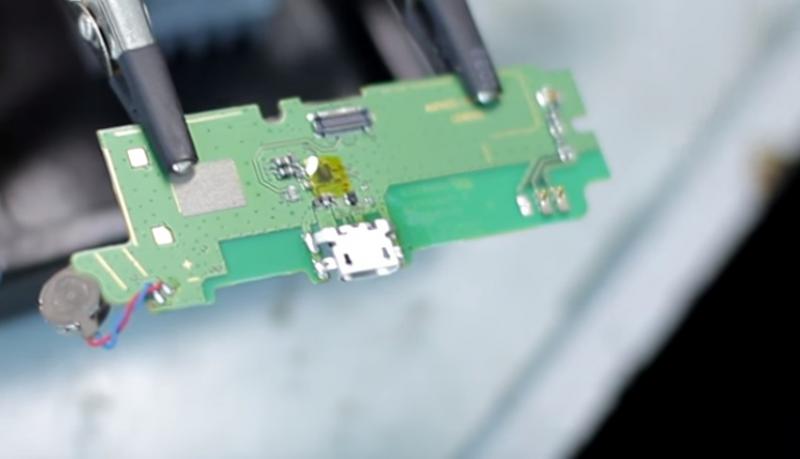

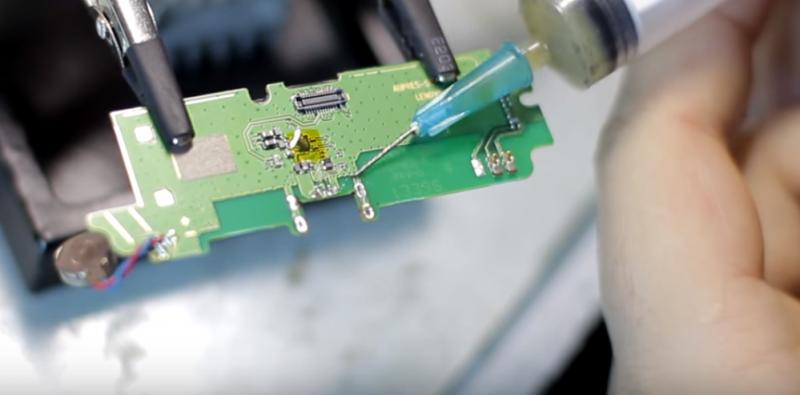

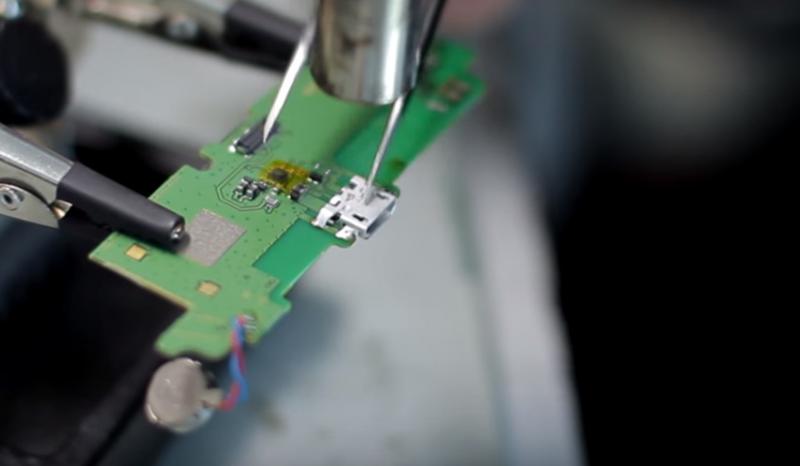

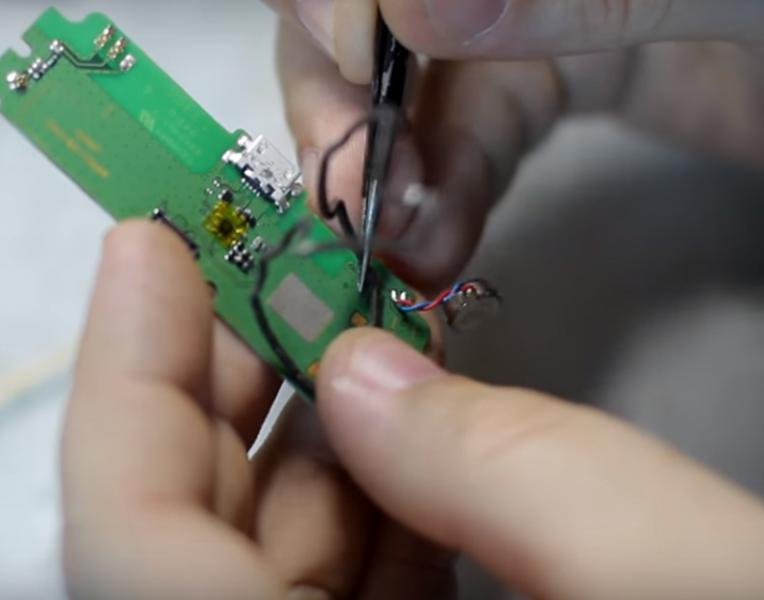

Достав плату, удаляем с нее уплотнитель и переходим к процессу выпаивания старого разъема.

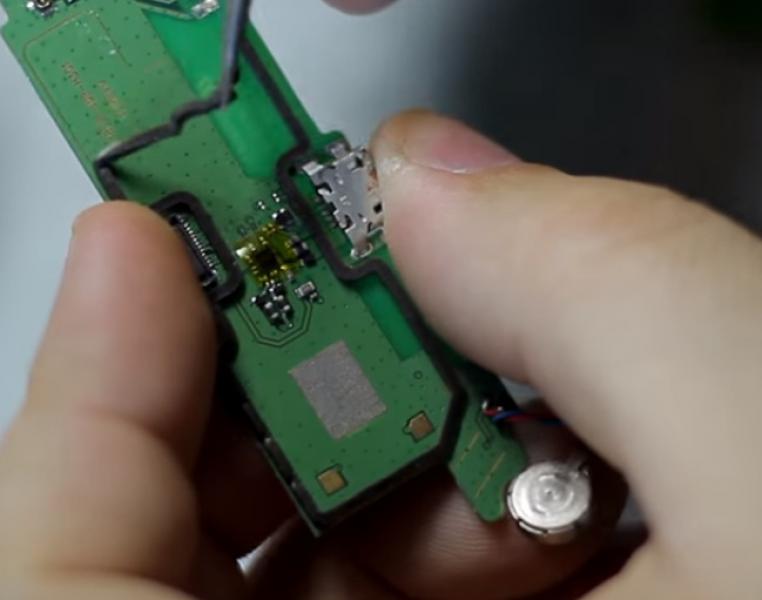

Устанавливаем новый.




Наклеиваем старый уплотнитель.

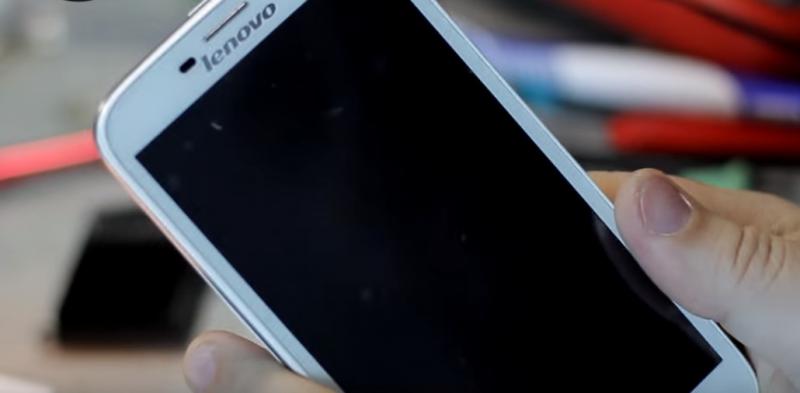

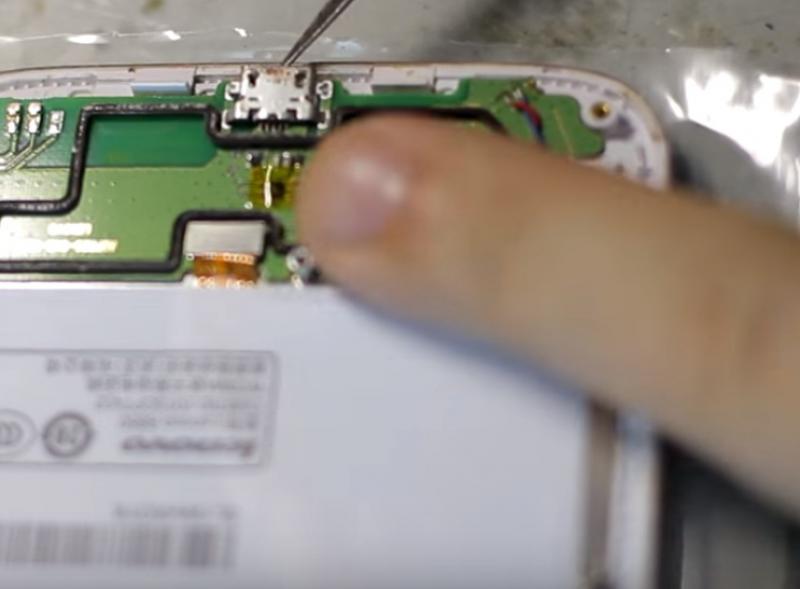

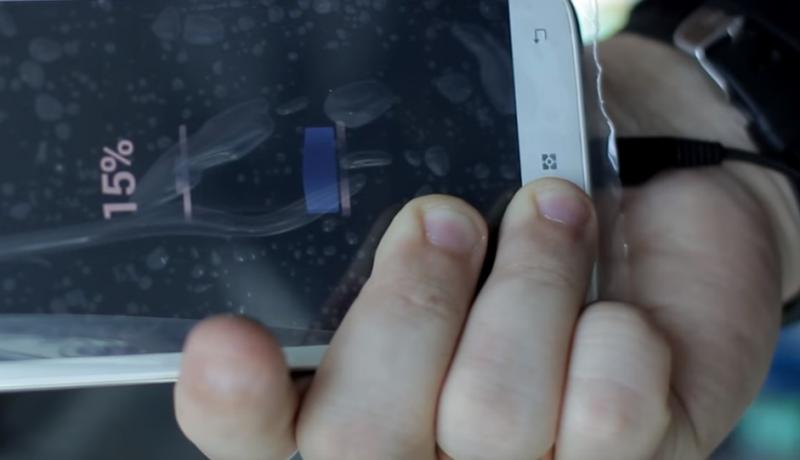

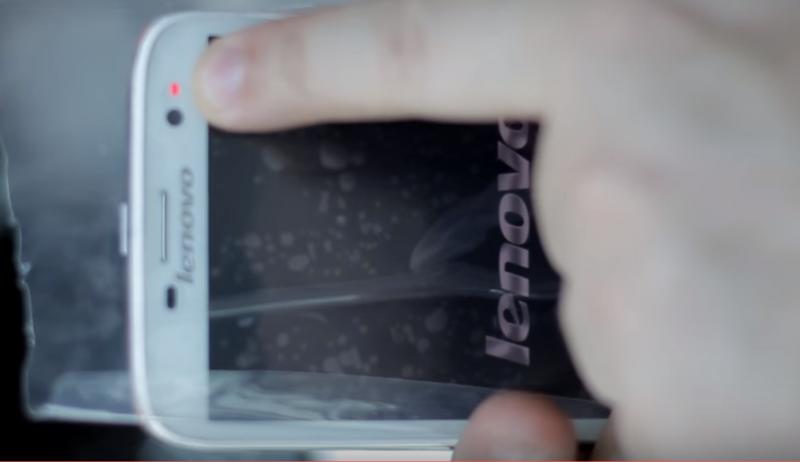

Возвращаем плату на ее место и подключаем антенну, шлейф и динамик. После чего вставляем батарею, включаем аппарат и проверяем работу разъема.




Убедившись, что все работает, защелкиваем среднюю панель, закручиваем болты и закрываем заднюю крышку. Ремонт выполнен!
