Замена сим-коннектора на планшете – это достаточно редкая проблема, с которой обращаются клиенты, однако бывают и такие случаи.

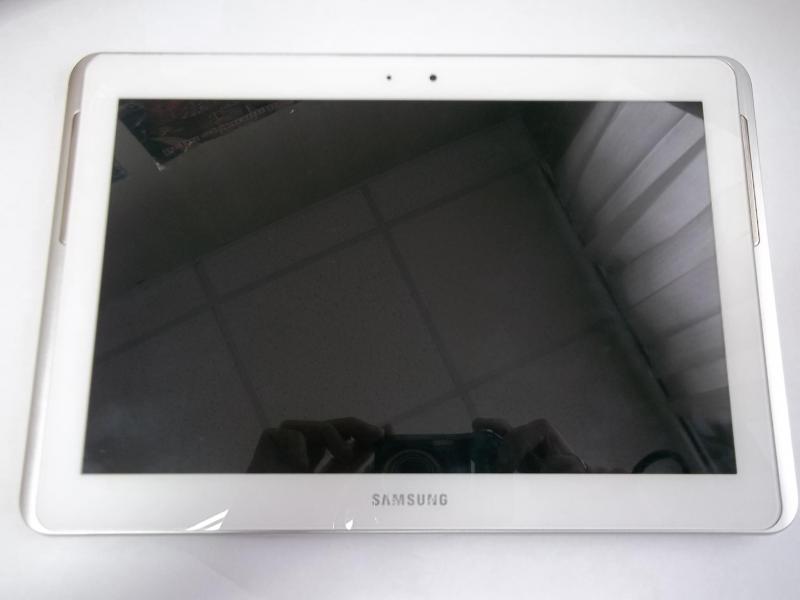

В нашей статье мы разберем, как заменить сим-коннектор на планшете GALAXY Tab 2 (10.1) 3G GT-P5100. Проблема возникла из-за того, что клиент попытался вставить сим-карту от iphone, а вот достать уже не смог.


Начнем с извлечения тачскрина. Для этого берем медиатор и осторожно поддеваем тачскрин по всей его длине.

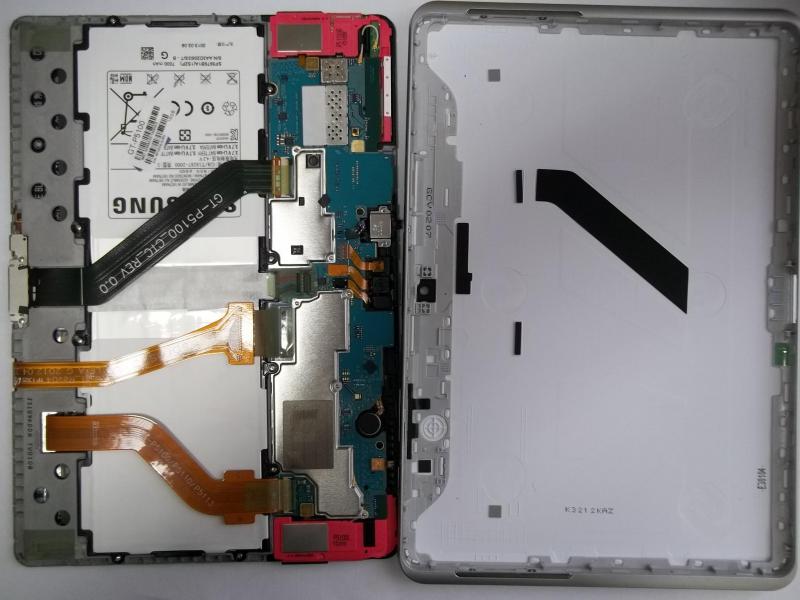

Снимаем заднюю панель и пока убираем ее, она нам не нужна.

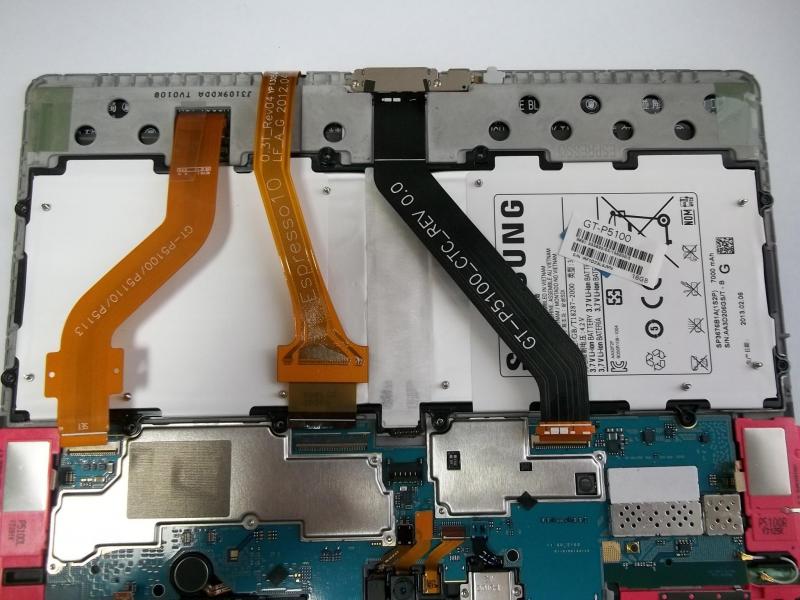

Отключаем все разъемы, которые видим внутри. Делать это нужно с предельной осторожностью, чтобы не повредить их.



При помощи отвертки выкручиваем винты, которыми закреплена аккумуляторная батарея. После чего извлекаем ее из корпуса.

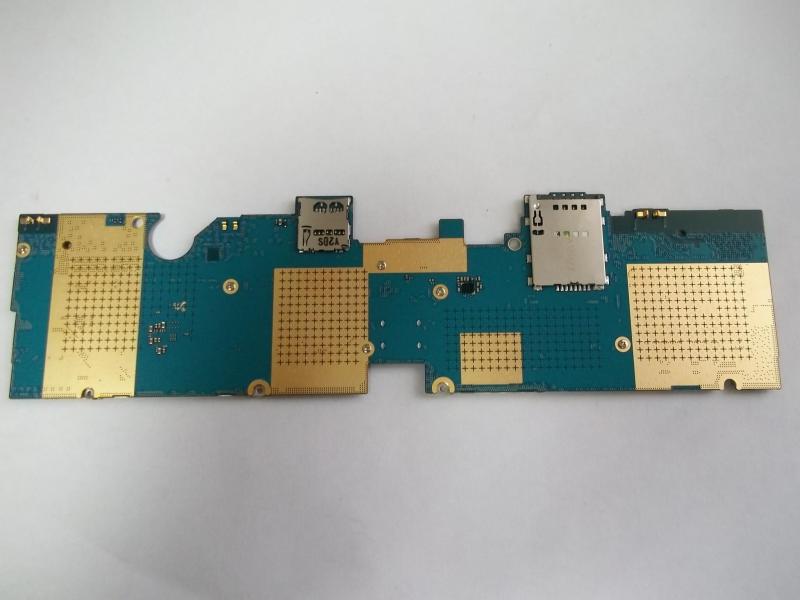

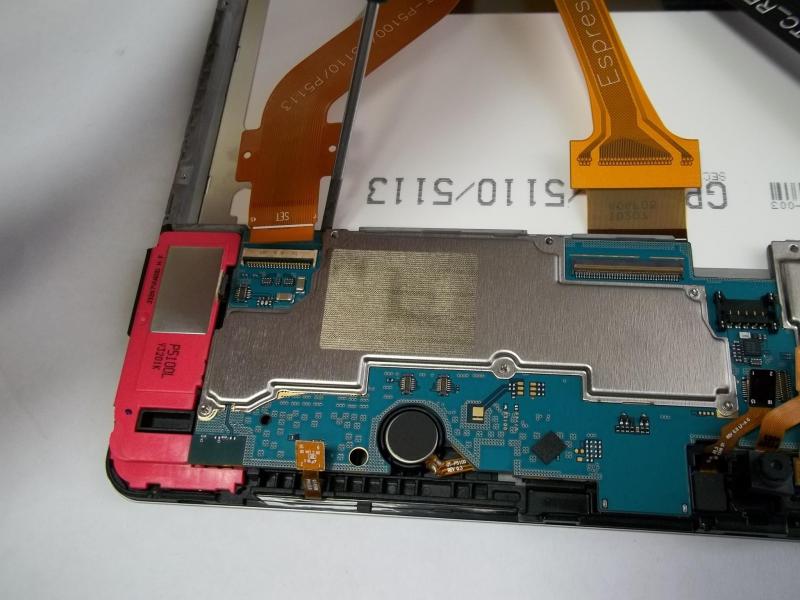

Теперь нужно достать плату из корпуса. Для этого берем плоскую отвертку и осторожно поддеваем плату, стараясь не повредить контакты, расположенные на ней.

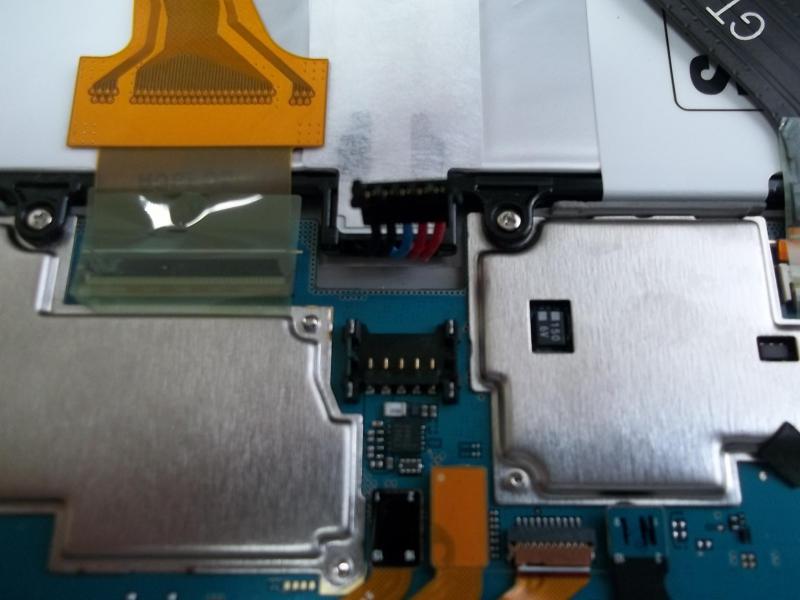

Мы добрались до слота сим-карты. Его нужно выпаять и заменить на новый.



Вот как старый сим-приемник выглядит после того, как мы достали из него сим-карту.


Запаяв новый слот на старое место, можно приступать к сборке планшета. Для этого нужно сделать все в обратной последовательности. Собрав все комплектующие планшета, проверяем его работу.


Обратите внимание на разницу в размерах между обычной сим-картой и айфоновской. Не удивительно, что разъем был поврежден.
