vsepochinim Планшеты Digma Optima 7.5 3G

Рассматриваемые устройства являются практичными и мобильными. Планшеты собой мы носим везде и всюду, куда бы мы ни шли, и не ехали. Дело в том, что именно их мобильность является причиной большинства поломок. Очень часто в планшетах требуется замена тачскрина, потому что на него идет в основном вся нагрузка. Если вы уронили планшет и разбили тачскрин. Не нужно паниковать, помните, главное. Чтобы внутренние части устройства были невредимыми и целыми, а сенсорное стекло поменять не так сложно. Итак, сегодня мы подробно рассмотрим процесс замены сенсорного стекла в планшете Digma Optima 7.5 3G TT7025MG.

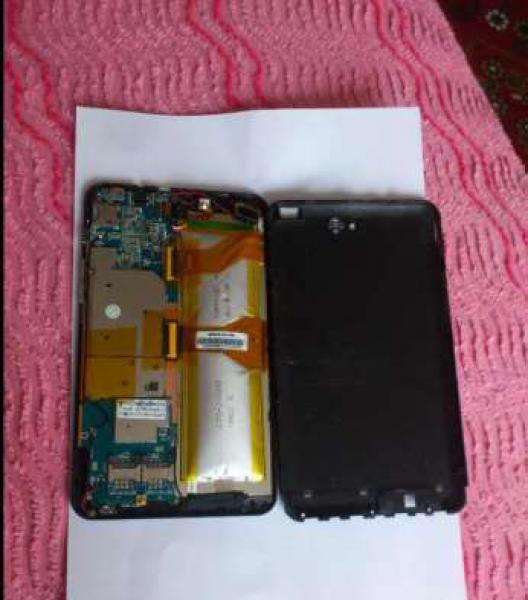

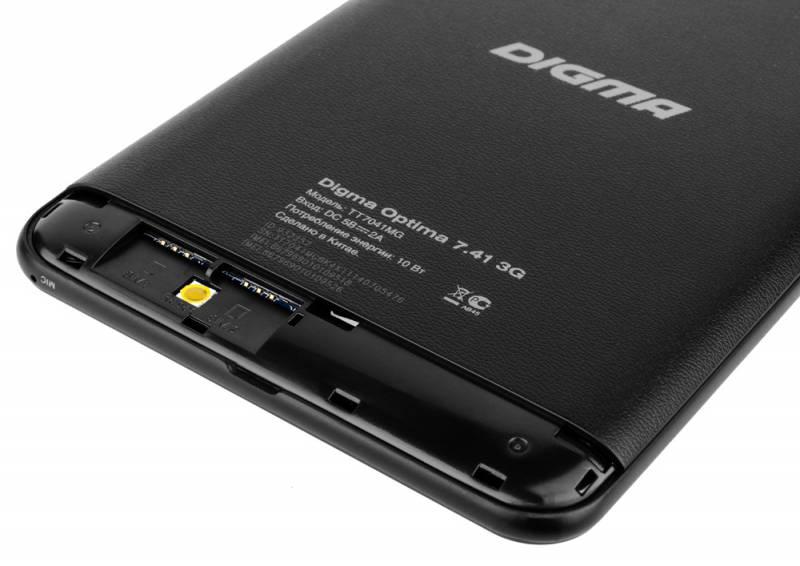

Как и любой другой ремонт данного устройства, начинаться он должен с разборки телефона. Итак, приступим. Для начала отщелкиваем нижнюю деталь планшета, а затем выкручиваем имеющиеся под ней болтики. Сразу же хотелось отметить, что все детали в планшете достаточно мелкие, и дабы не растерять их в процессе ремонта, необходимо приготовить для их хранения какую-нибудь небольшую емкость. Затем поддевая чем-то тонким или острым, отсоединяем заднюю часть корпуса. Все процессы разборки необходимо производить не торопясь, чтобы не нарушить целостность остальных деталей.

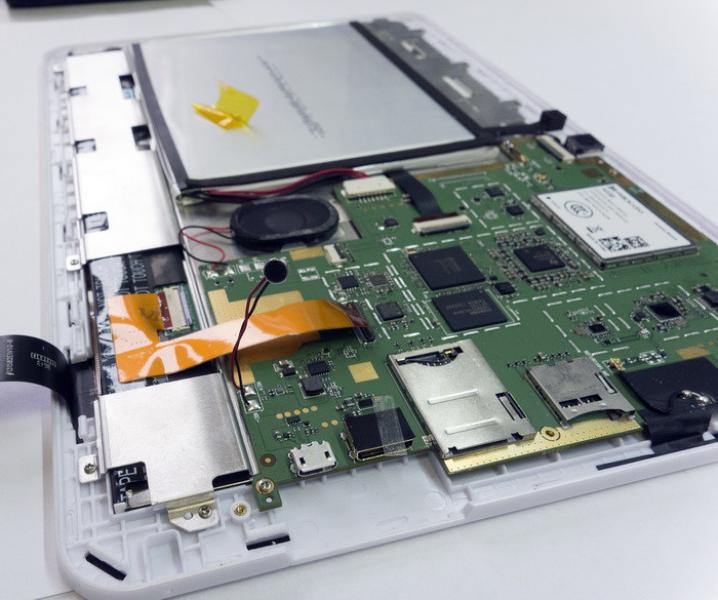

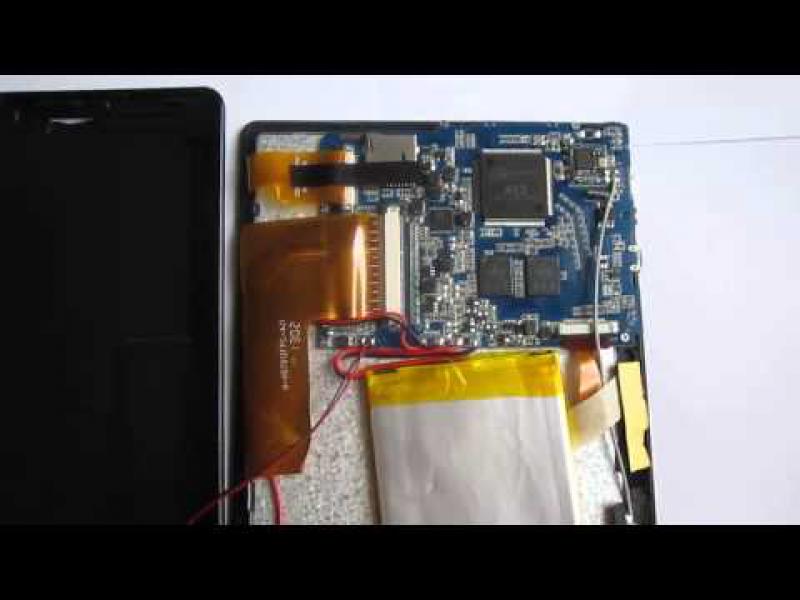

Отклеиваем скотч к коннекторов, поддевая края ножичком или же скальпелем, отщелкиваем шлейфы тачскрина и снимем модуль камеры. Выкручиваем шурупы, держащие системную плату, отпаиваем контакты аккумуляторной батареи. Как вы могли заметить, для ремонта тачскрина нам понадобится отвертка, пластиковая карточка, острый и тонкий режущий предмет, лучше всего для рассматриваемых целей подойдет скальпель и паяльник. Также необходимо отпаять полифонический динамик и контакты слухового динамика. Приподнимаем системную плату, отклеиваем вибромотор, затем микрофон.



Отпаиваем два кабеля, которые прикреплены к микрофону, снимаем скотч, чтобы он не был помехой для снятия дисплея, отклеиваем антенну и осторожно вынимаем дисплей, поддевая его все тем же скальпелем или тонким ножом. Поцарапать дисплей очень просто, так что будьте осторожными при его изъятии.

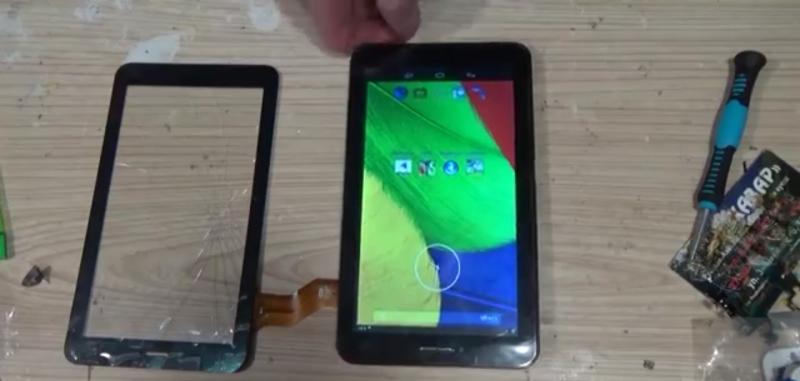

Теперь включаем фен на 200 градусов и разогреваем старый испорченный тачскрин и рамку в течение 5-10 минут, причем прогревая его по всему периметру. Поддеваем тачскрин ножичком и отсоединяем его от рамки. Лучше прибор разбирать полностью, чтобы не повредить другие детали устройства. Все, нерабочий экран снят.

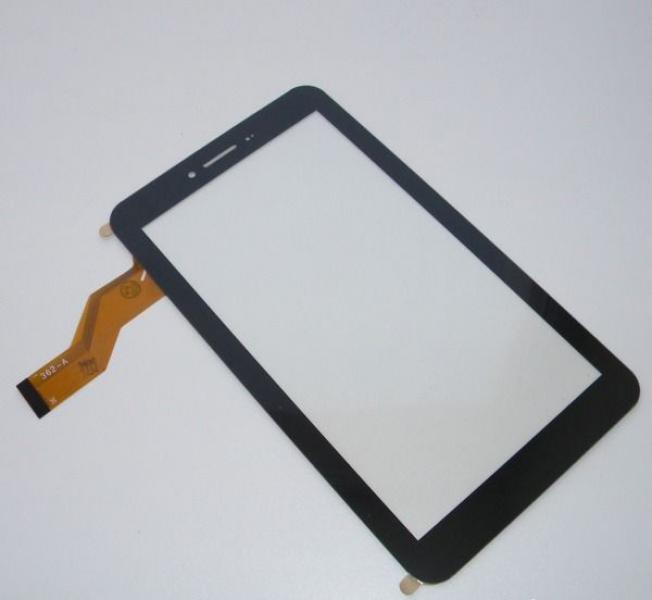

Берем новое сенсорное стекло, снимаем с двух сторон пленку, устанавливаем шлейф в разъем рамки, необходимо смотреть, чтобы все было ровно, если вдруг будет зазор хотя бы на миллиметр, тачскрин будет стоять криво. Прижимаем стекло к рамке, все – сенсорное стекло установлении, потом приступаем к установке дисплея.



Не забывайте о том, что его необходимо почистить перед установкой. Собираем весь прибор в обратном порядке. Как вы моги заметить, ничего сложного в этом процессе нет, главное, следовать инструкции.
