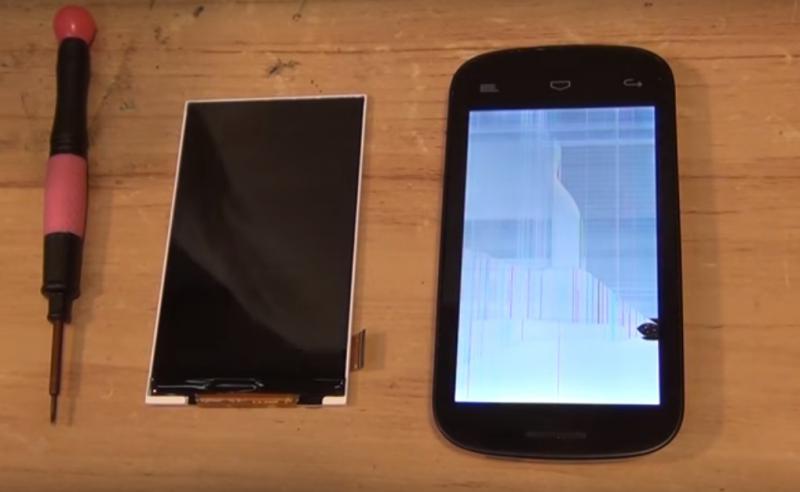

Сегодня на примере телефона Alcatel One Touch 4032D я расскажу вам, как заменить дисплейный модуль самостоятельно. Перед началом работы убедитесь, что у вас есть все необходимые инструменты: отвертка и железная пилочка или специальная лопатка.

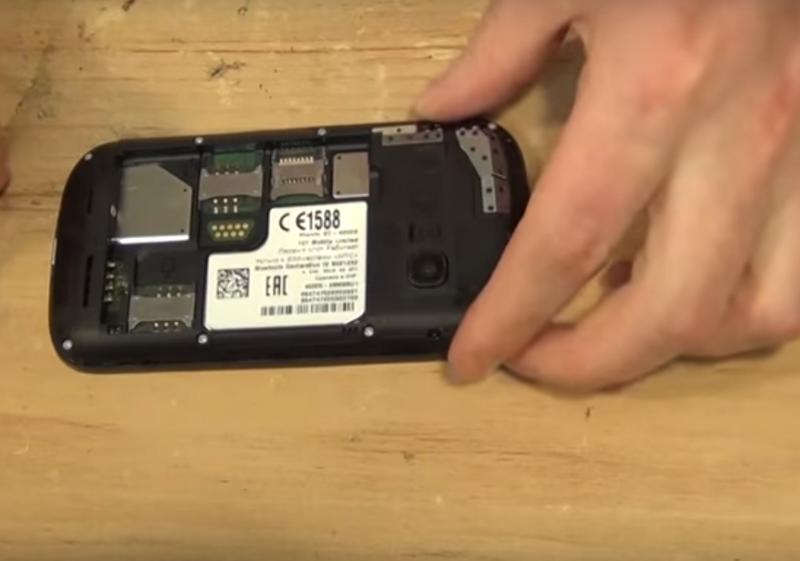

Проводим снятие задней панели и аккумулятора.

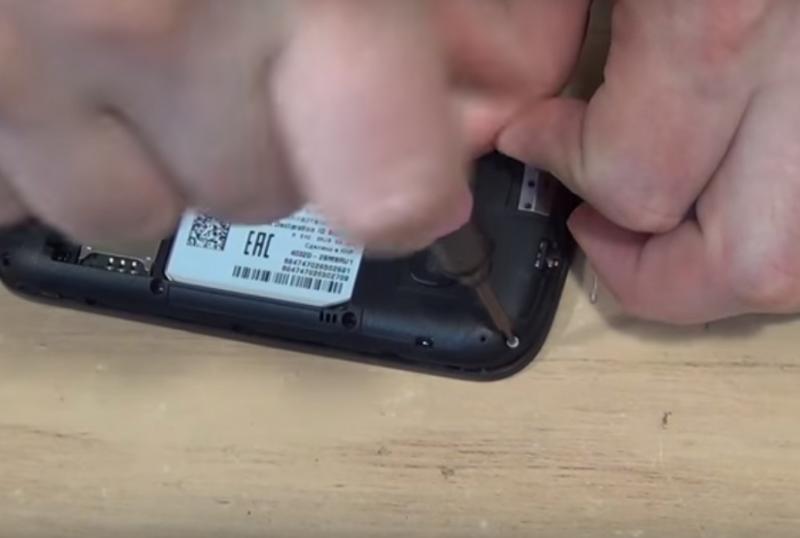

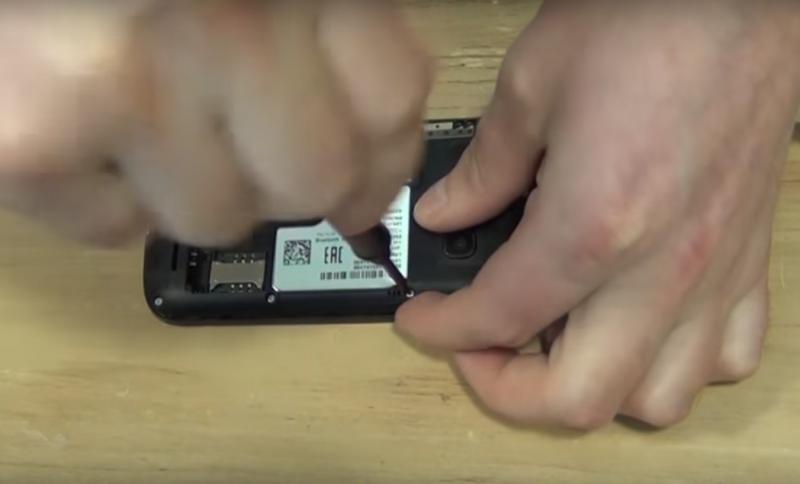

Выкручиваем все шурупы, расположенные по всему периметру.

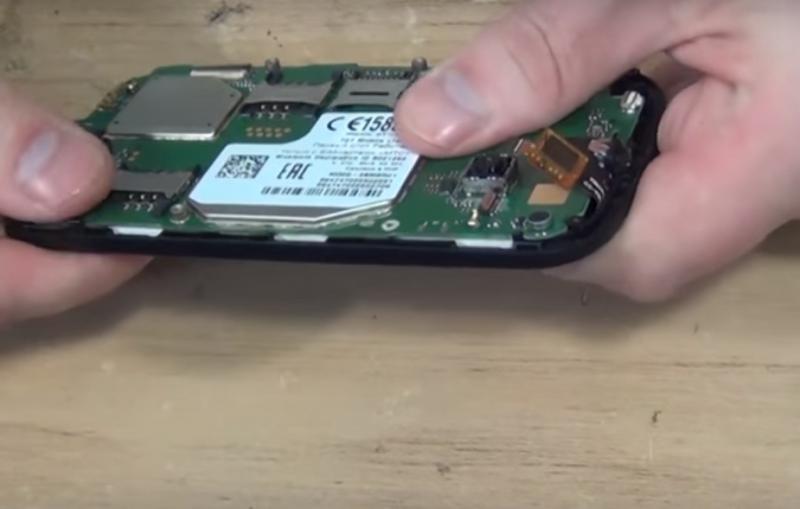

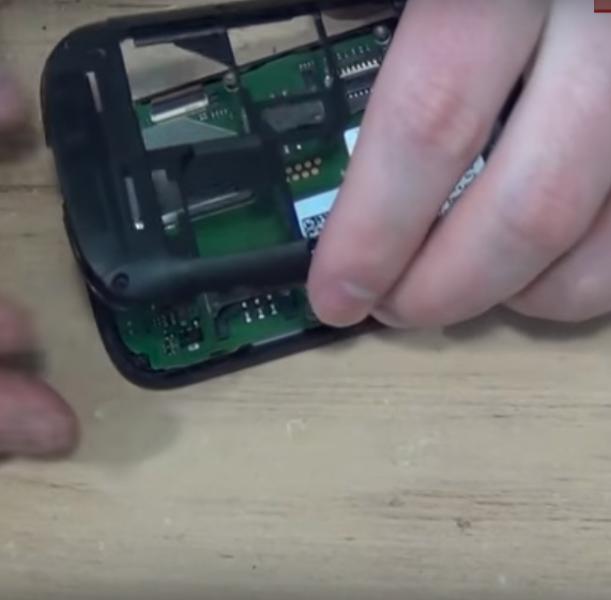

Аккуратно поддеваем и демонтируем среднюю панельку.

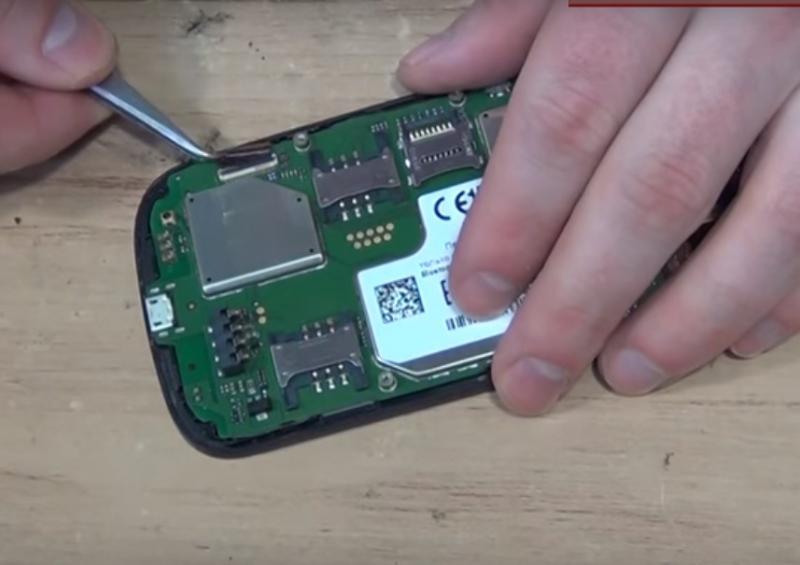

Отключаем шлейф экрана.

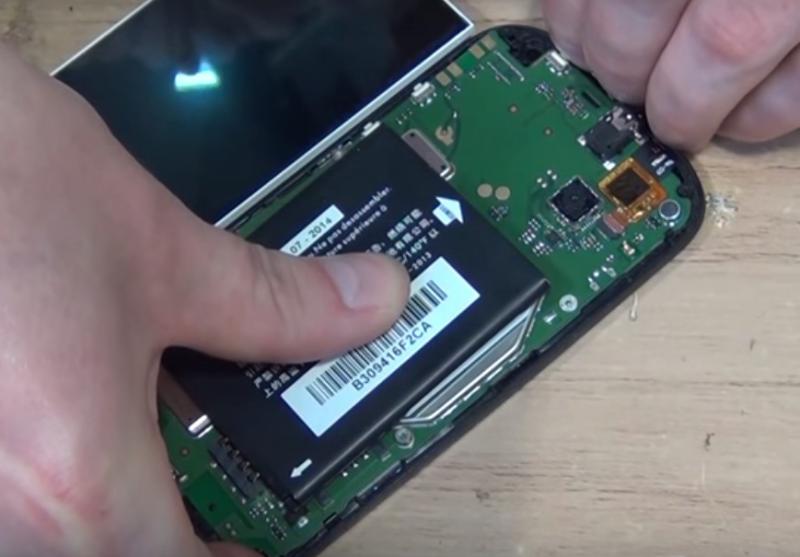

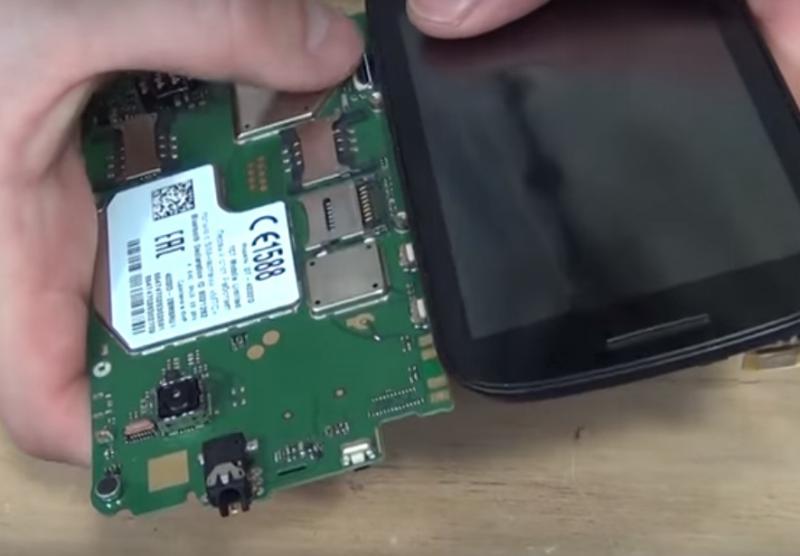

Проверяем работу нового дисплейного модуля, подключив его к шлейфу телефона и вставив аккумулятор.

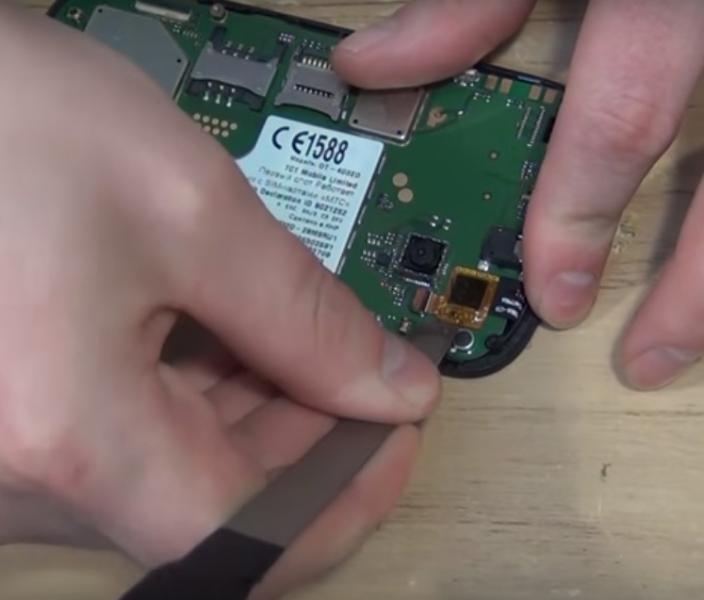

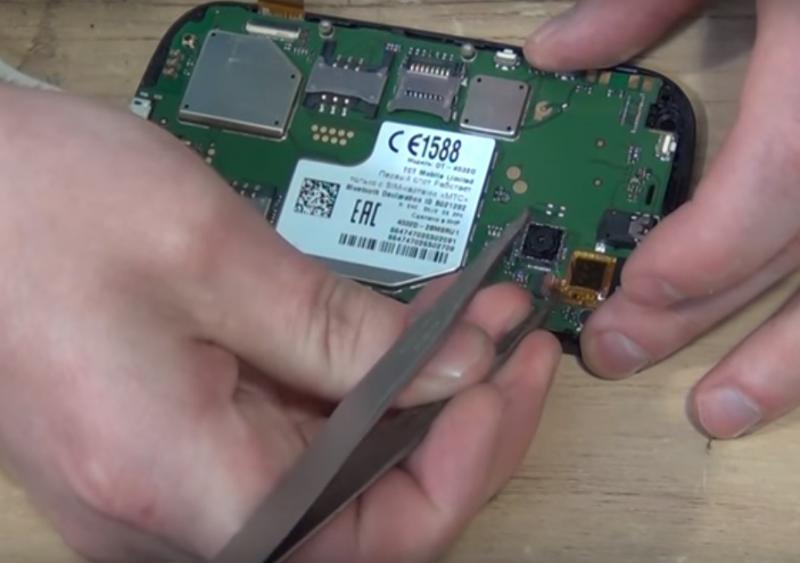

Как видим – все хорошо. Выключаем новый экранный модуль, снимаем аккумулятор. На плате находим и извлекаем коннектор от тачскрина.


Шлейф, закрепленный двухсторонним скотчем, отклеиваем.

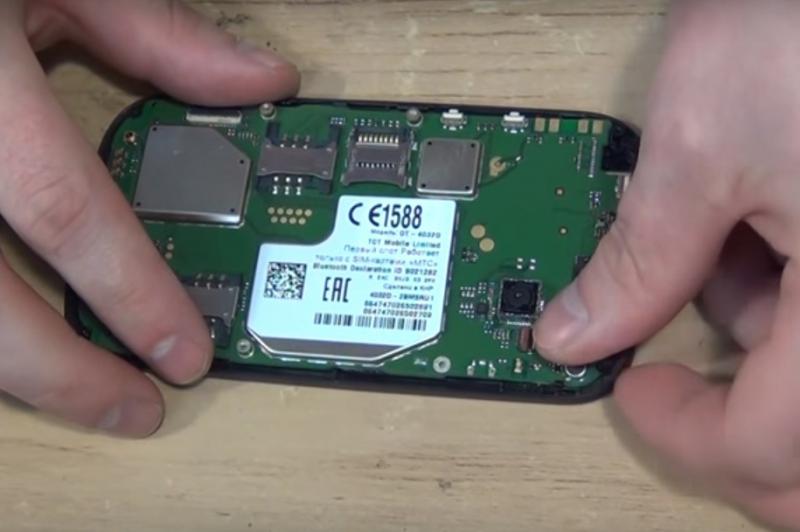

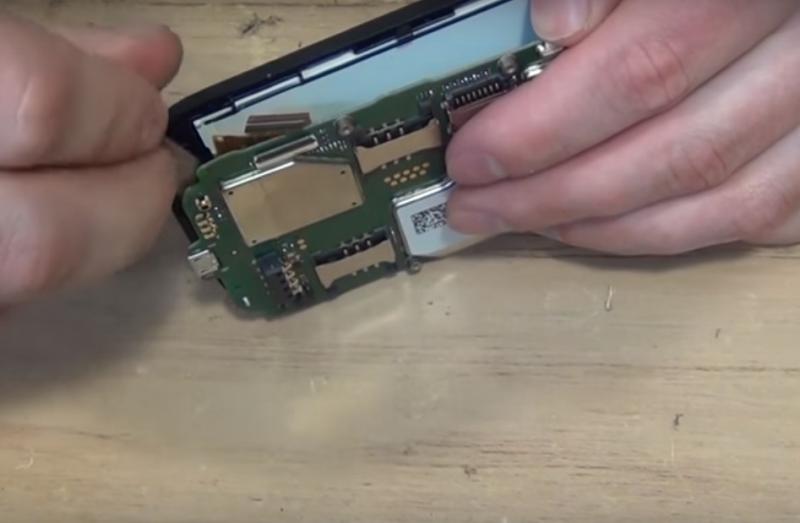

Отсоединив шлейф дисплея, извлекаем плату.

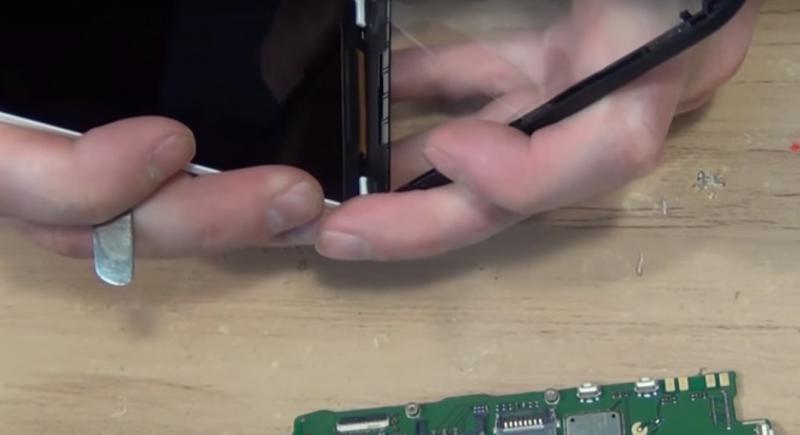

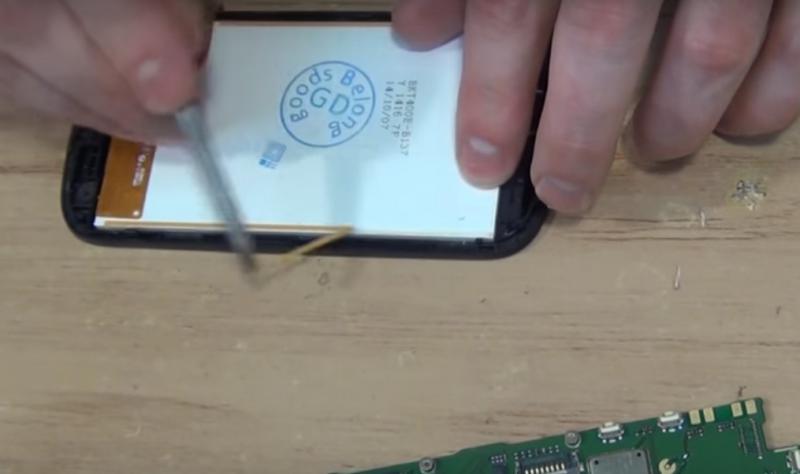

Далее проводим извлечение старого дисплейного модуля.

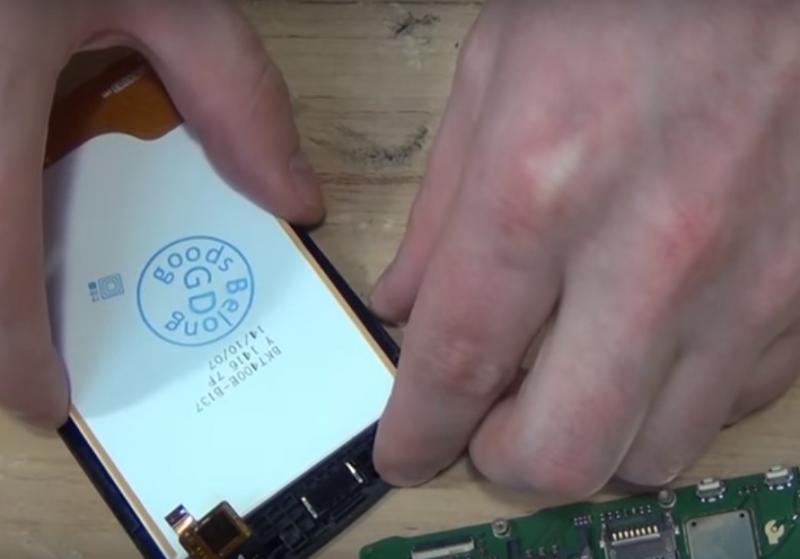

Устанавливаем новый.


Снимаем защитную пленку двухстороннего скотча.


Зафиксировав шлейф дисплея, закрепляем плату.


Фиксируем коннектор, отвечающий за работу тачскрина и закрепляем его шлейф.

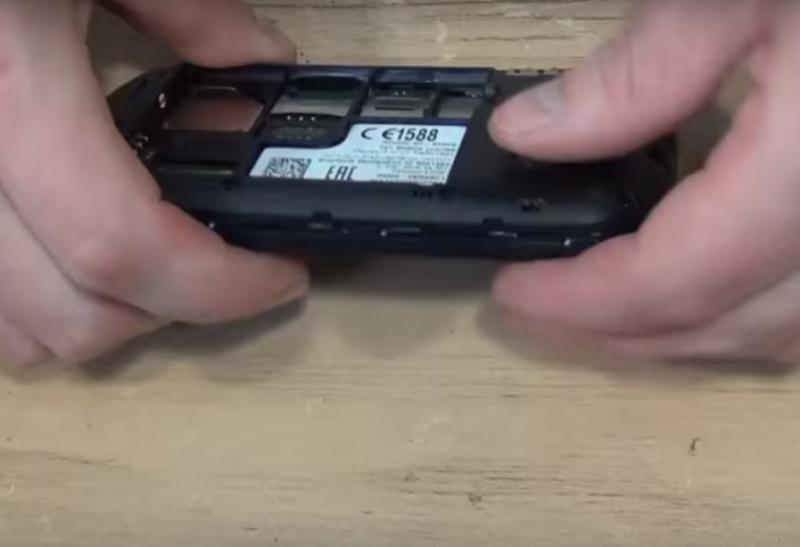

Устанавливаем среднюю панельку.


Закручиваем шурупы, фиксирующие панель.

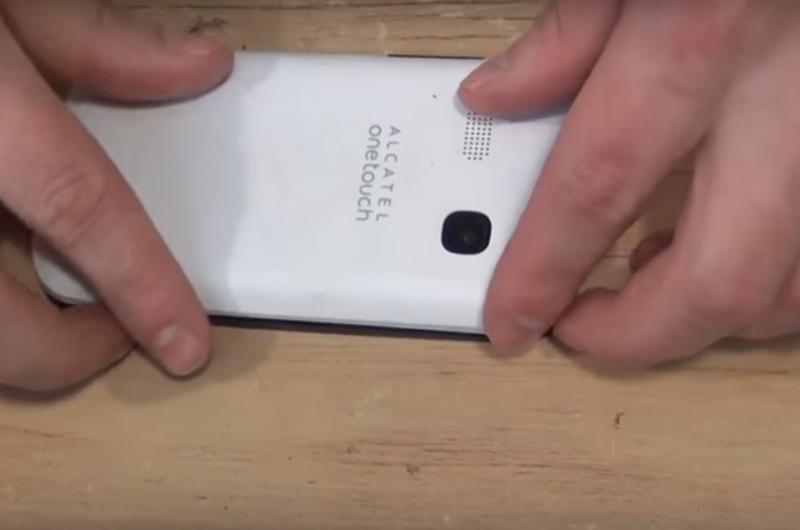

Подключаем аккумулятор и защелкиваем заднюю часть телефона.

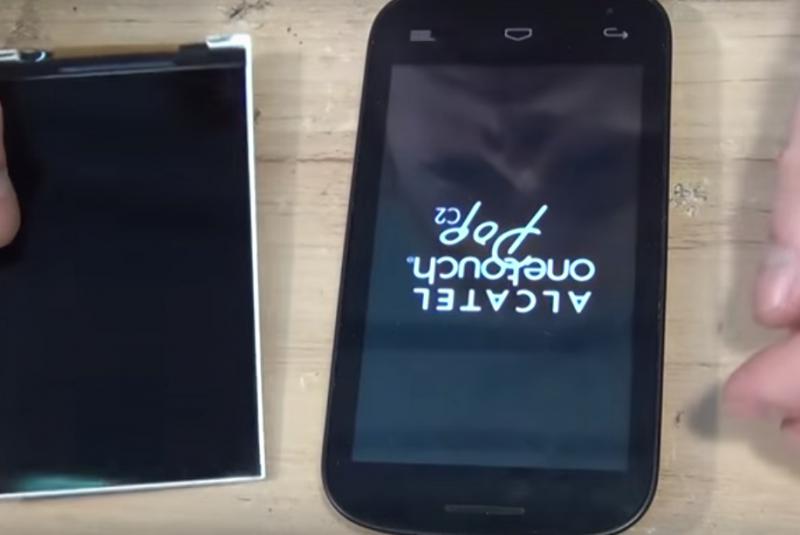

Тестируем работу нового дисплейного модуля.


Удачных ремонтов!
