vsepochinim Принтеры, копиры, мфу Epson Stylus Photo T50

Данная модель является примером фотопринтера отличного качества, этот факт неоспорим, однако, через некоторое время практически для каждого из данной серии наступает момент, когда устройство перестает захватывать бумагу. Это неприятное явление совсем не одиночное.

Причем данная заминка происходит не внезапным образом, а постепенным путем. Изначально можно заметить, что принтер будет захватывать несколько листов сразу или же, наоборот, вообще не брать бумагу. По первому времени это может показаться случайными совпадениями, неточным размещением бумаги, но через определенные периоды эти явления будут повторяться и ровно до тех пор, пока однажды принтер не окажется совершенно беспомощным. Для того, чтобы он начал захватывать листы понадобиться постоянно подталкивать их вручную.

Итак, чтобы вернуть принтер к нормальному режиму функционирования необходимо разобраться в чем скрывается причина сбоя в работе. В двух словах, это звучит как неполадки с прижимным роликом механизма. Именно нижний ролик отвечает за захват листа бумаги.

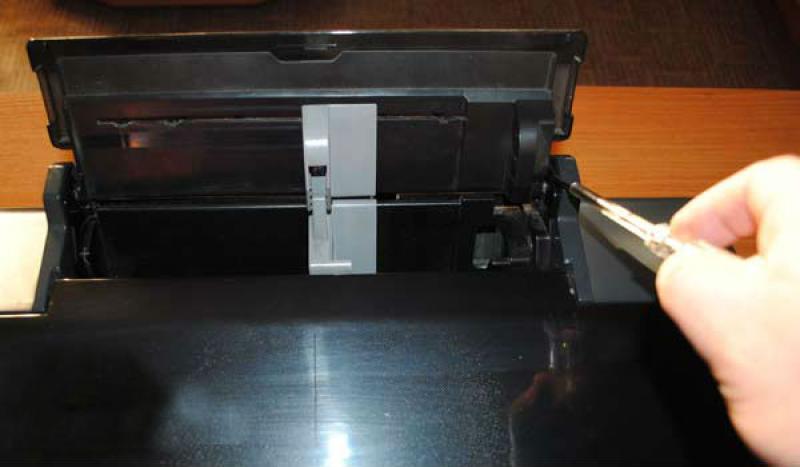

Можно приступать к ремонту, и для начала необходимо снять крышку на податчике бумаги, используя отвертку.

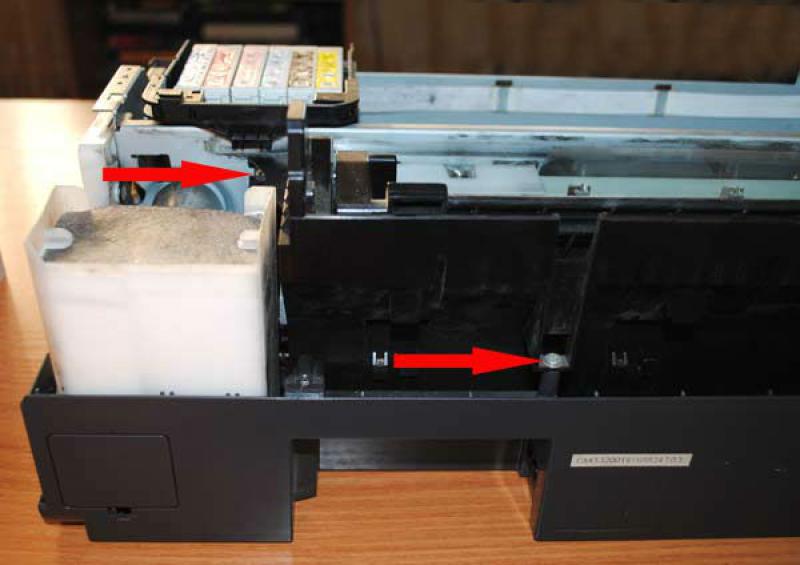

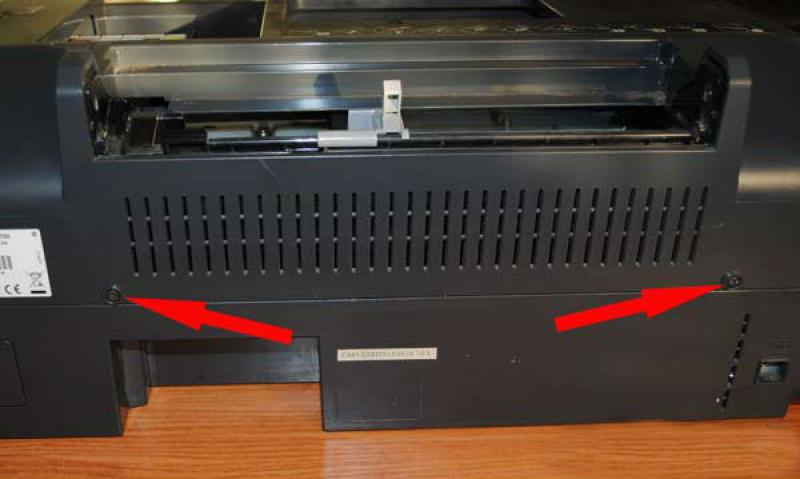

Затем снимается верхняя крышка, а также верхняя часть корпуса, она закреплена на двух парах болтов. Пара сзади и пара спереди.

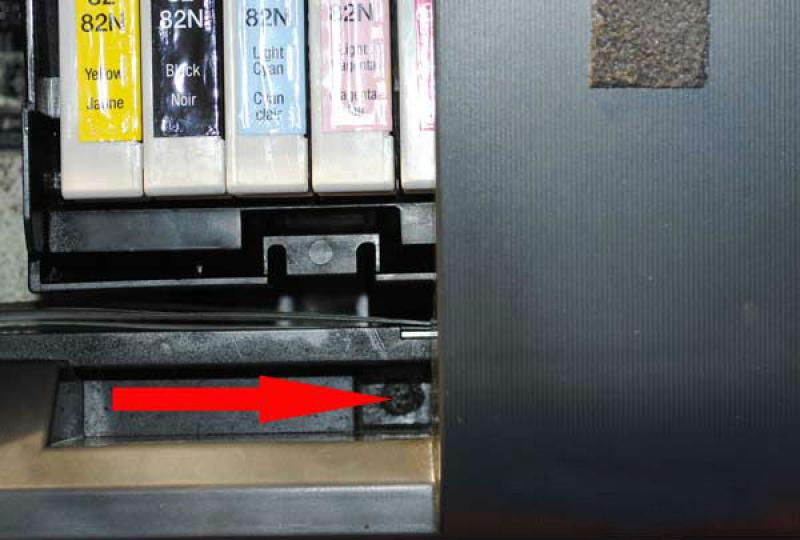

После того, как часть корпуса успешно снята, можно начинать работу с податчиком бумаги. Чтобы до него добраться, принтер поворачивается тыльной стороной к себе и выкручиваются три болта.

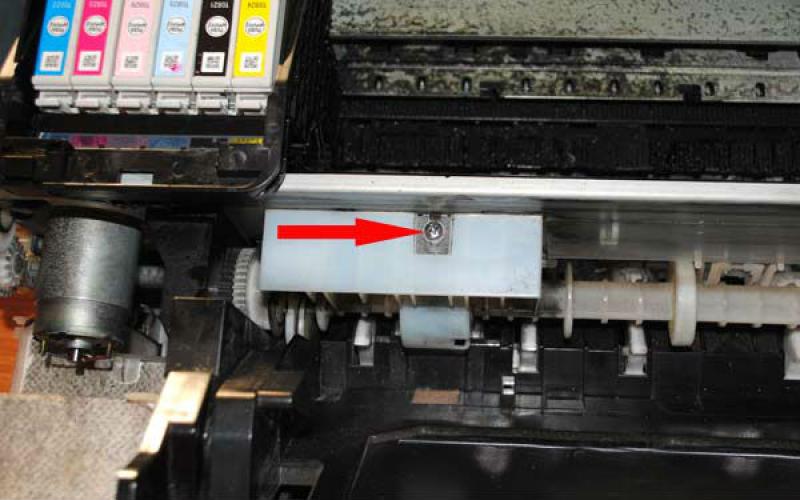

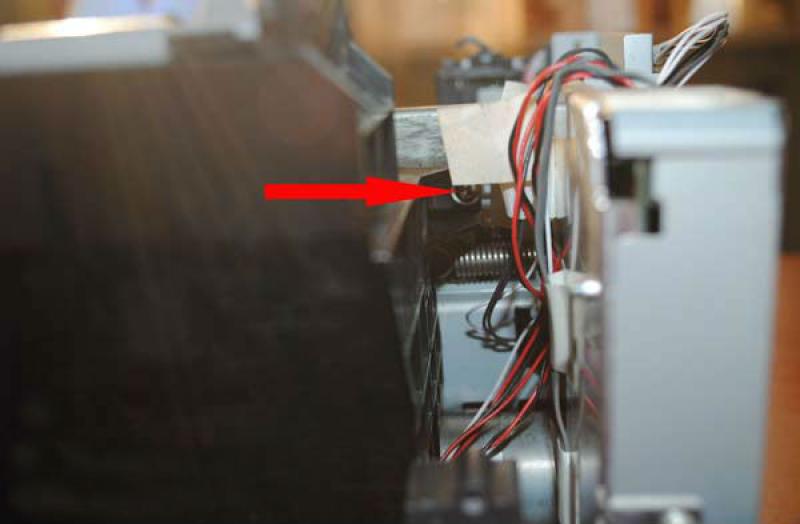

Следующим шагом необходимо снять защитный кожух над верхним роликом устройства, и открутить болт.

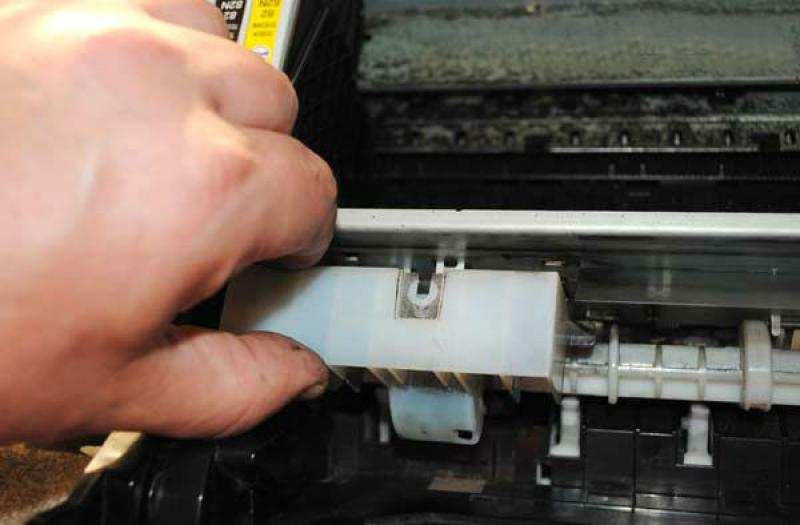

В этот момент кожух тянется на себя и главное не переусердствовать, действовать осторожно, чтобы не испортить фиксаторы крепления к металлической пластине, очень довольно слабые.

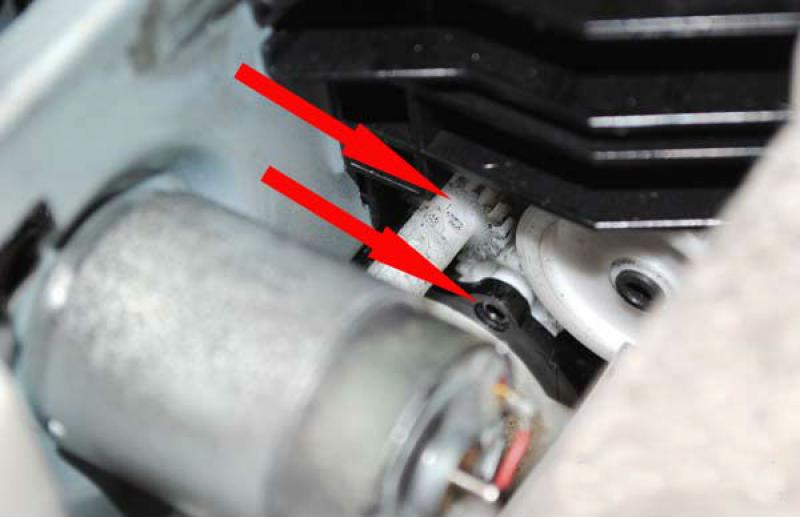

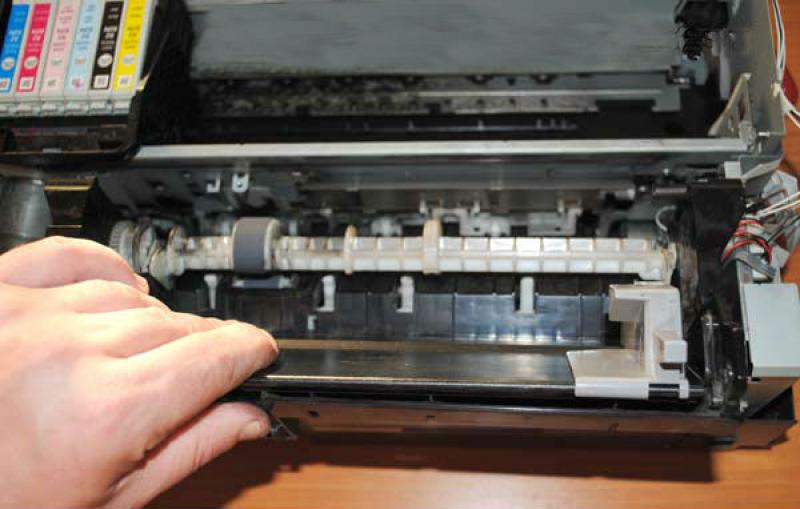

Теперь самое время вынуть механизм, отвечающий за подачу бумаги, более сильными, но все также аккуратными движениями нужно потянуть на себя и одновременно вверх. С левой стороны будут шестеренки, а с правой стороны провода, собственно для чего и нужна аккуратность, чтобы не повредить ни один из элементов.

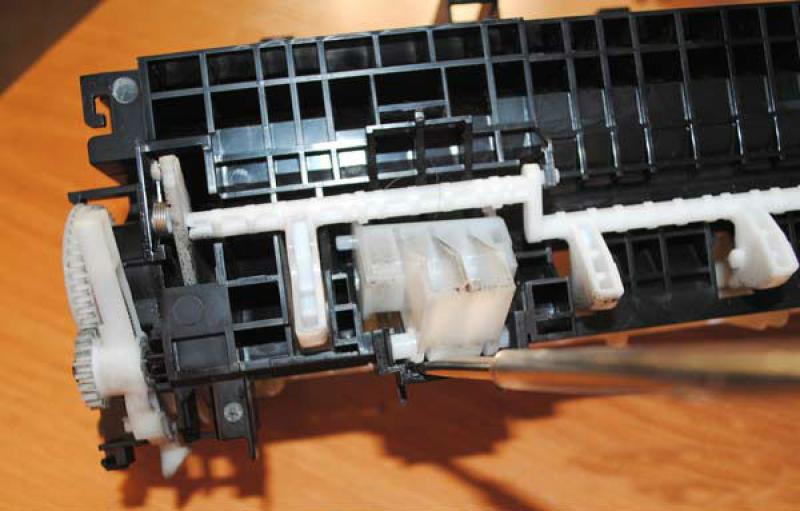

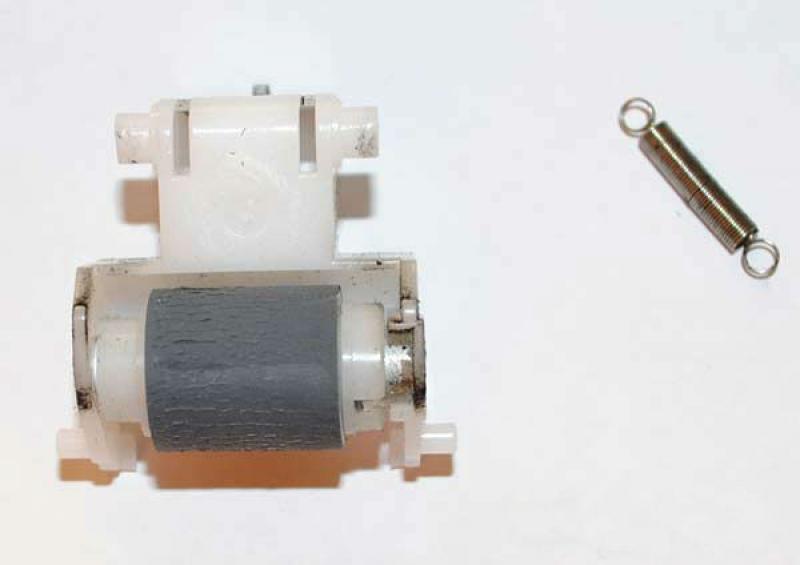

Когда механизм извлечен, остается достать из него нижний ролик прижима бумаги, для чего снимается пружина и ролик без труда можно достать для починки. Вот так выглядит причина некорректной работы принтера.




Своей конструкции ролик обязан вращением исключительно в одну сторону, не реагируя на движение в другую. Однако, при недостаточной смазке он перестает двигаться и в правильном направлении или же двигается, но только при значительном труде.

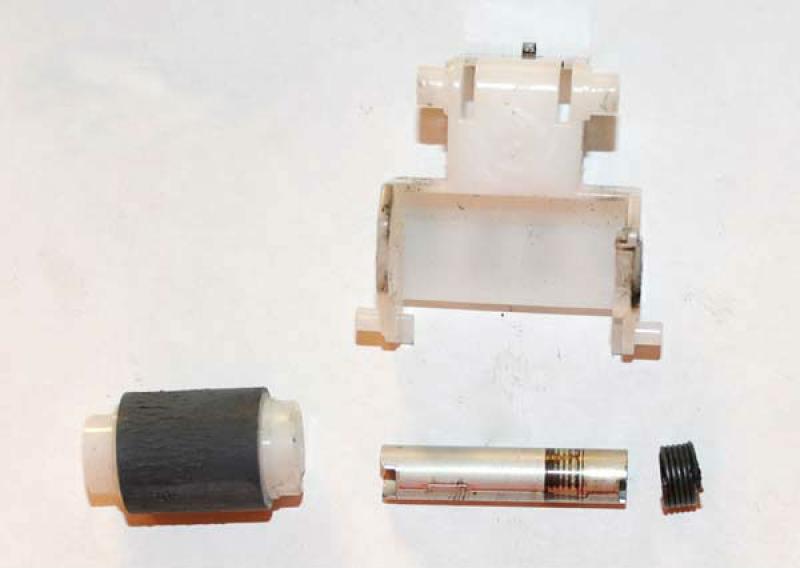

Проблему можно решить обильной смазкой, однако, чтобы в скором времени не пришлось занимать ремонтом принтера повторно можно подстраховки ради укоротить пружину, оставив витка пять. Не стоит волноваться, этот метод проверен и принтер отлично работает. На пружинке стоит обязательно оставить сторону с хвостиком для фиксации в корпусе, а вторую сторону обработать наждачной бумагой.




Теперь необходимо заново собрать ролик, установить пружину на свое место и обработать ось смазкой для трущихся деталей, она очень хороша благодаря своей густой консистенции. Ролик устанавливается на свое место, важно проверить, чтобы по направлению в одну сторону он мог вращаться, а в другую не двигался.

Остается протереть оба ролика спиртом и не запачкать их в процессе сборки принтера. При установке механизма подачи бумаги очень важно проследить, чтобы все шестеренки заняли свои места и совпали зубцами.


На этом ремонт принтера Epson Stylus Photo T50 завершен, остается установить кожух, крышку и закрутить болты. Устройство может продолжать исправно работать.
