Матрица в ноутбуке представляет собой одну из самых хрупких элементов, именно эта составляющая экрана чаще всего нуждается в замене. Основная причина неисправности матриц заключается в нарушении правил эксплуатации и неосторожном обращении. Как правило, результатом становится отсутствие изображения на экране, разноцветные полосы и даже появление трещин.

Неисправность матрицы на ноутбуке не является критичной проблемой, тем более, что ее можно устранить и своими руками, для чего достаточно обладать некоторым опытом в разборе техники, новой матрицей для замены и аккуратностью, если желаете обойтись без обращения в сервисный центр и разрешить проблему самостоятельно.

Примером замены матрицы послужит ремонт ноутбука Samsung R 540, где из-за неаккуратного обращения матрица пришла в негодность, а на экране появились даже трещины. Был cделан заказ на новую составляющую и теперь можно приступать к ремонту.

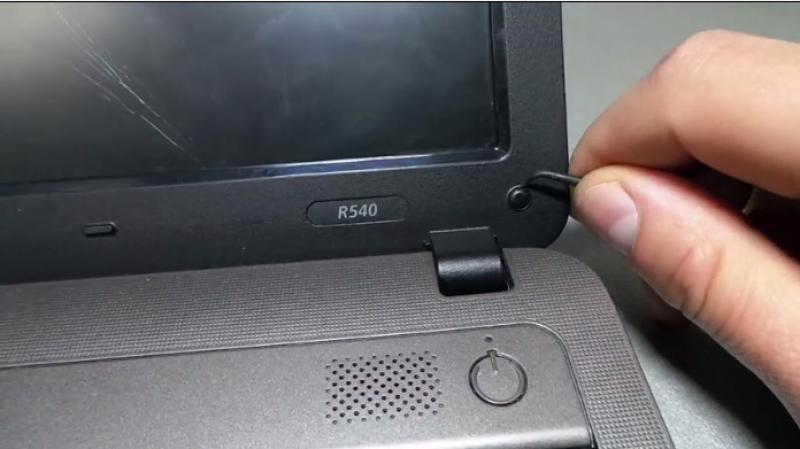

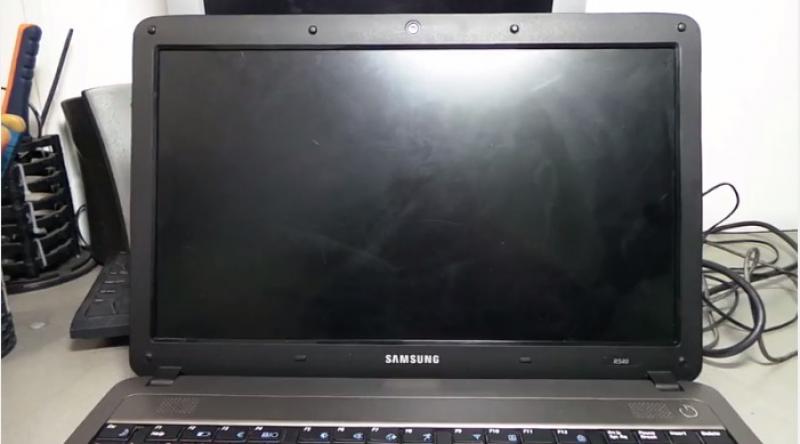

Прежде чем перейти непосредственно к изъятию непригодной матрицы необходимо еще удалить прорезиненные заглушки, под которыми скрываются крепежные болты экрана. Для того чтобы убрать защитные элементы по периметру экрана подойдет тонкий острый предмет, который поможет их приподнять.

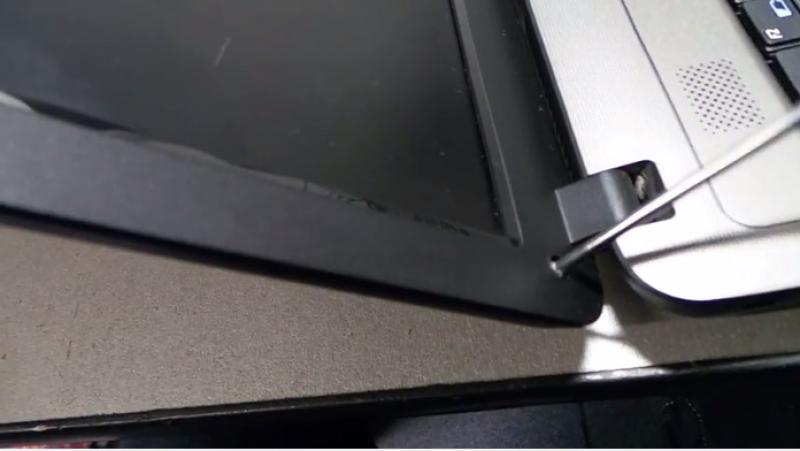

После того, как все заглушки убраны, можно переходить к откручиванию болтов по периметру экрана при помощи крестовой отвертки. Очень важно не потерять ни один винт, чтобы после замены матрицы крышка держалась так же прочно.

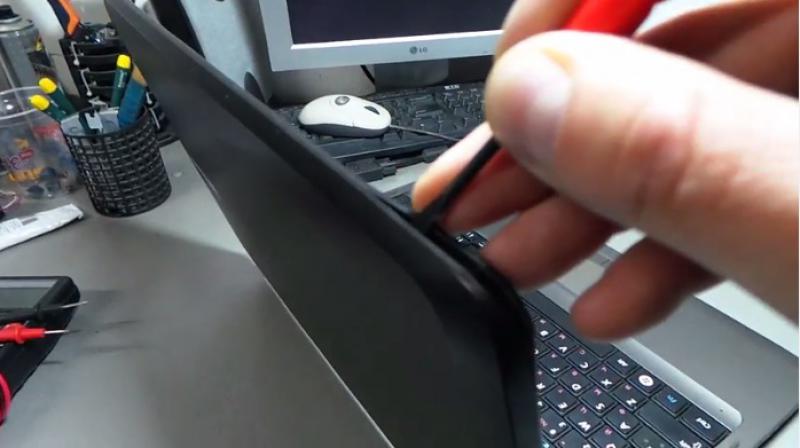

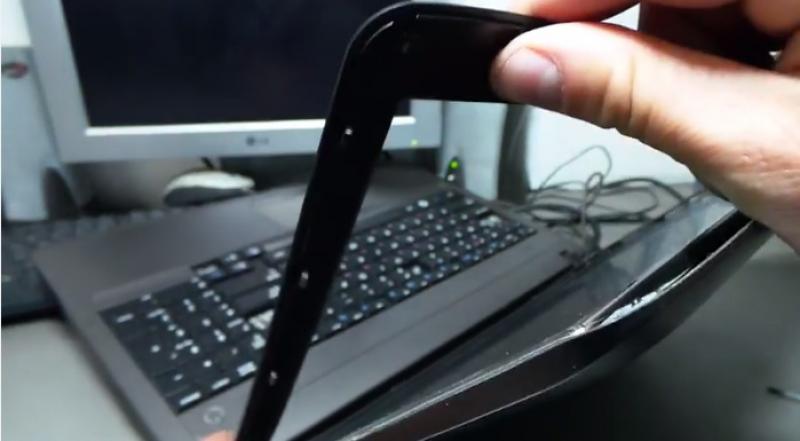

Когда все винты изъяты, необходимо отделить от экрана верхнюю рамку, она держится на защелках. Чтобы их открыть потребуется либо специальная лопаточка, либо можно воспользоваться медиатором или пластиковой картой. Открывать защелки лучше с верхнего левого угла, после того, как верхняя часть будет открыта, очень важно не повредить камеру, работать с боковыми сторонами будет гораздо проще.

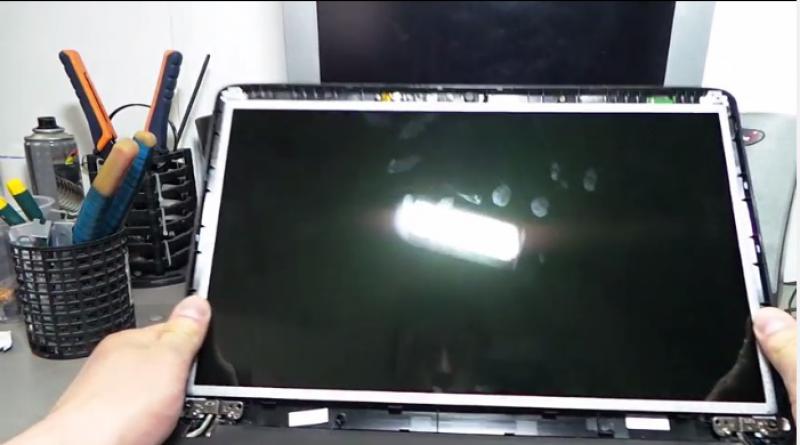

Последним штрихом в извлечении пластиковой рамки становится открытие защелок внизу, для чего экран необходимо отклонить как можно сильнее, раскрыв последние удерживающие элементы. Теперь, когда рамка снята, можно увидеть, как закреплена матрица – по всему периметру маленькие болтики.

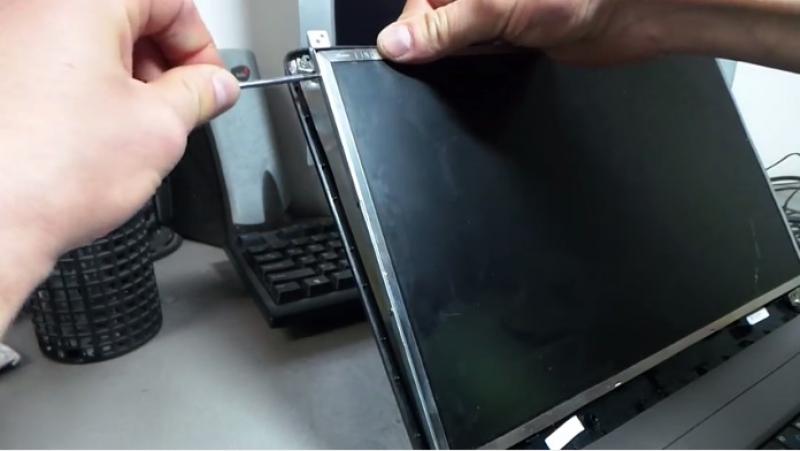

Следующий шаг в ремонте ноутбука – отделить матрицу от металлического каркаса, выкрутив все болтики. Начинать опять же удобнее будет с верхнего левого угла. С выкрученными болтиками стоит быть аккуратными, иначе возможности заменить их другими не будет, разве что от другого ноутбука.

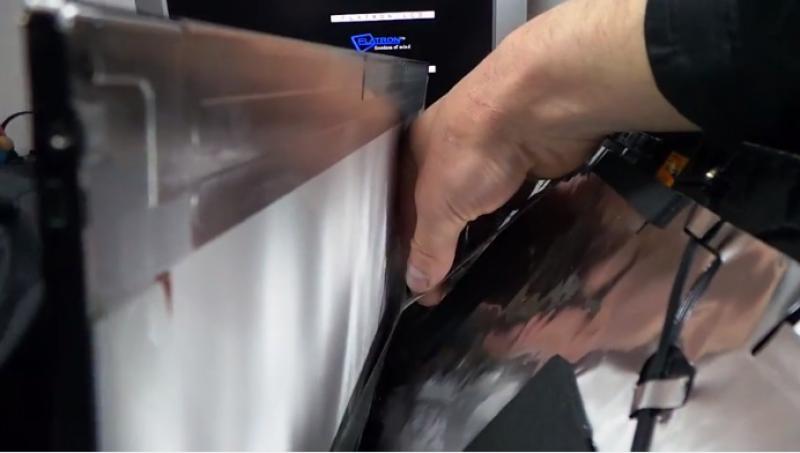

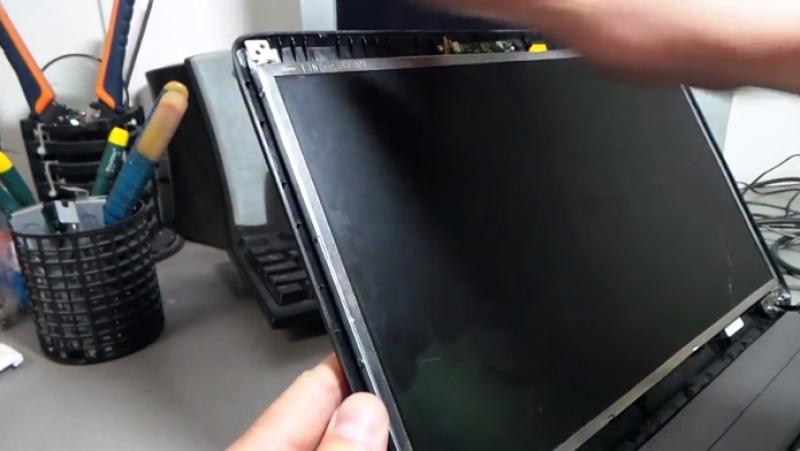

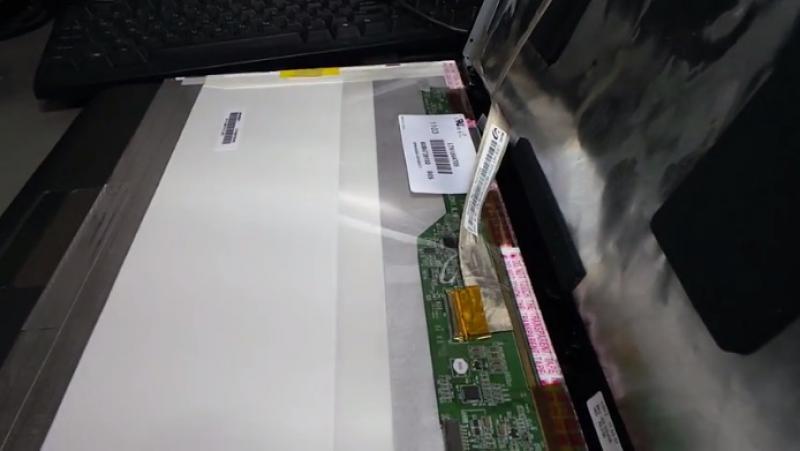

Когда все болты откручены по бокам и вверху, можно аккуратно начать отделять матрицу, придерживая шлейф от камеры, закрепленный на двустороннем скотче. Затем отключается непосредственно шлейф матрицы, чтобы можно было произвести замену на новую.

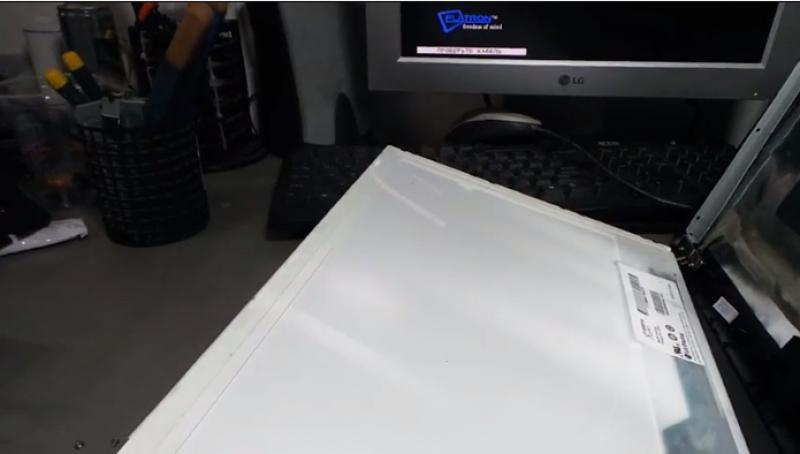

Устанавливается новая матрица, производится аккуратное подключение шлейфа, важно чтобы все совпало, и шлейф в процессе переустановки не повредился, вставляем матрицу с пазы и можно приступать к закручиванию крепежных болтов металлической рамки.

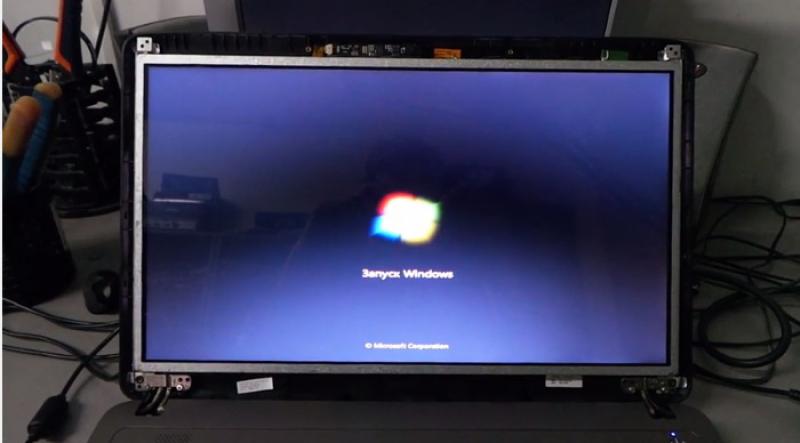

Теперь, когда новая матрица установлена и надежно зафиксирована на своем месте можно проверить успешность ремонта, для чего ноутбук подключается к сети и включается.


Как видно, матрица отлично работает, экран передает картинку без дефектов, ремонт ноутбука Samsung R 540 прошел успешно. Таким образом, разрешить проблему с матрицами ноутбуков этой фирмы можно не только с данной моделью. Легкий ремонт своими руками с заменой матрицы вернул гаджет к исправному состоянию, однако, в случае сомнений в успешности самостоятельного разрешения проблемы стоит обратиться к специалистам.
