Одной из самых уязвимых частей телефона, вне зависимости от аккуратности пользования гаджетом, является разъем зарядки или USB. Данная деталь отличается высоким уровнем хрупкости и уязвимости, к тому же используется довольно часто и даже несколько раз в день. Наиболее частая причина поломки зарядного разъема – попытки подключить штекер не той стороной, мало кто не сталкивался с подобным моментом.
Существенно увеличивается риск возникновения неисправности и при использовании сторонних зарядных устройств, а также при скачках напряжения в электросети. Неисправность проявляется в отсутствии зарядки или гаджет будет заряжаться только при определенном расположении штекера, происходит нагревание штекера или питание самостоятельно будет прерываться и возобновляться.
Количество факторов, влияющих на вероятность поломки, достаточно велико, но данная неисправность не из разряда фатальных и ее можно устранить своими руками. Примером самостоятельного ремонта USB разъема послужит мобильный телефон Explay Tornado.

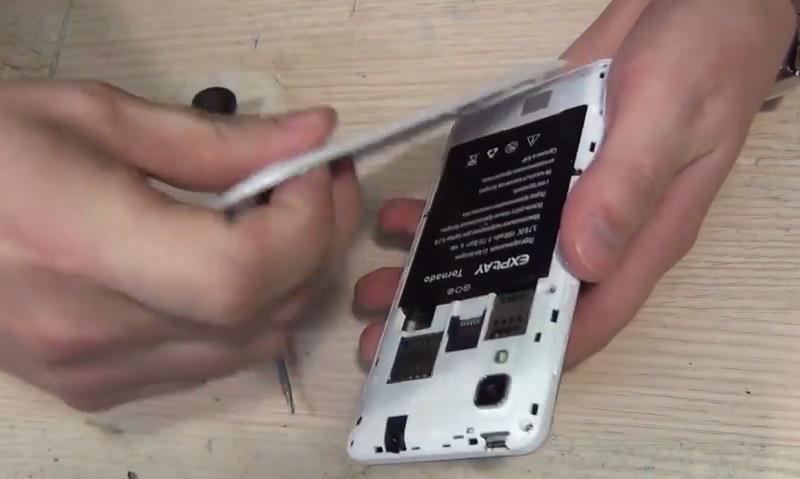

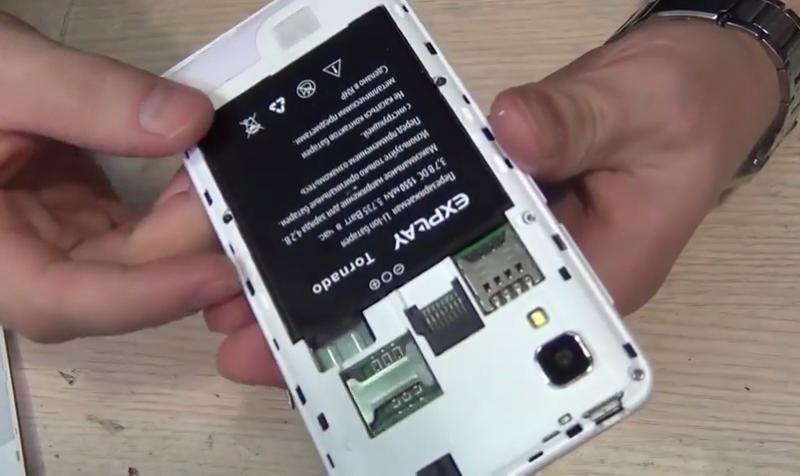

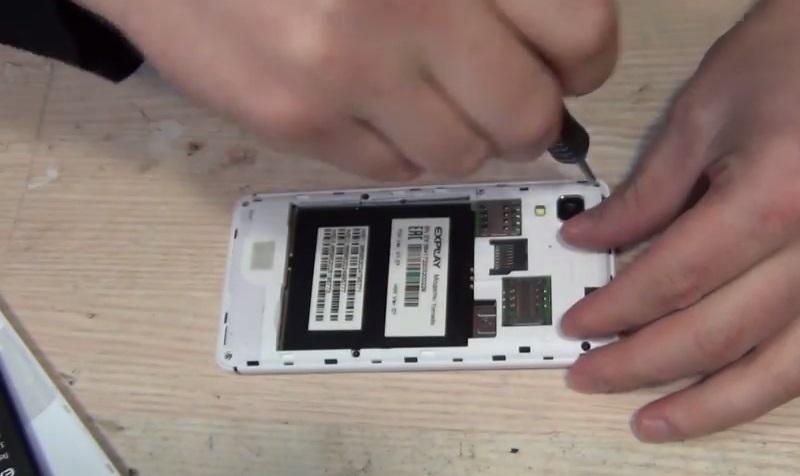

Для того, чтобы приступить к ремонту необходимо снять заднюю крышку гаджета, извлечь аккумуляторную батарею и выкрутить крепежные болты корпуса телефона.

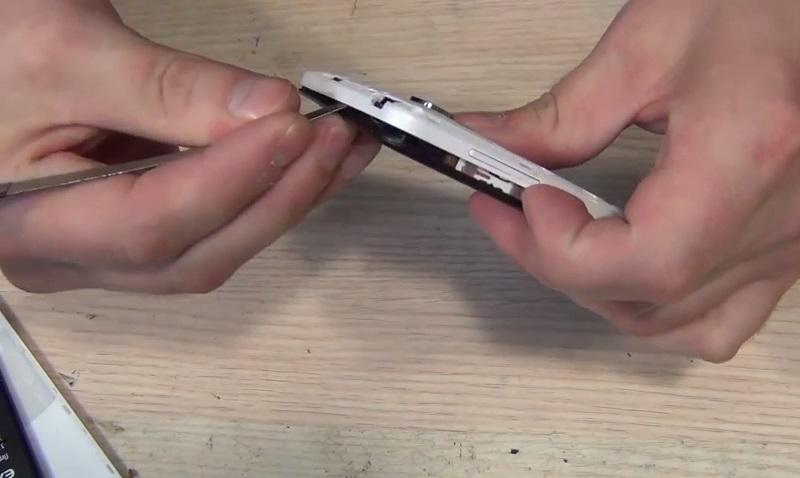

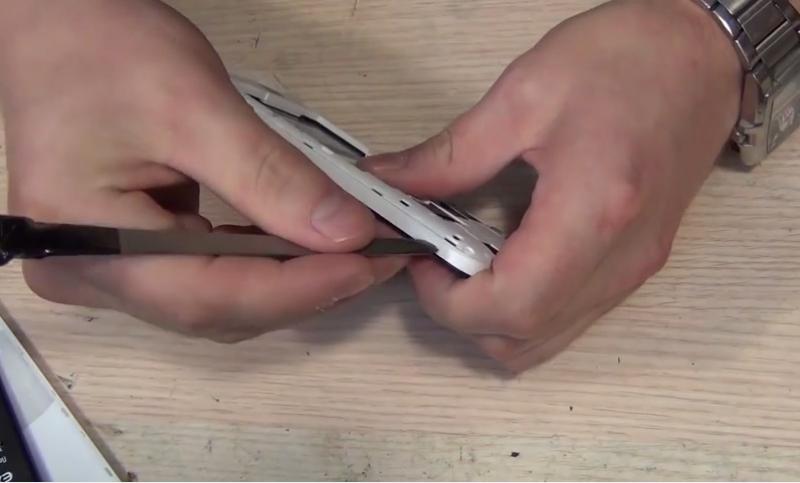

Следующим шагом отщелкивается средняя часть корпуса по всему периметру, для чего можно использовать плоскую лопаточку или небольшой и достаточно тонкий предмет, и откладывается в сторону.

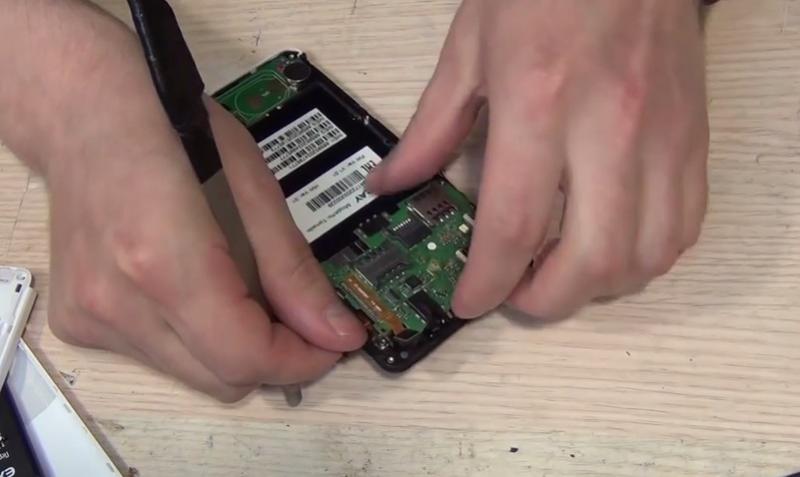

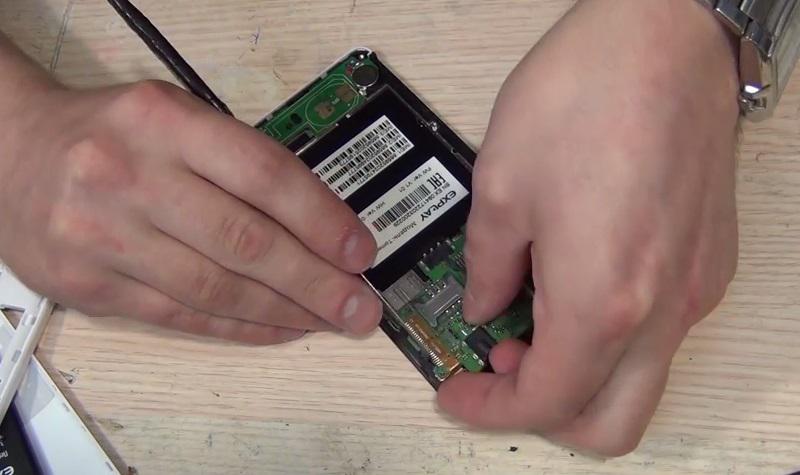

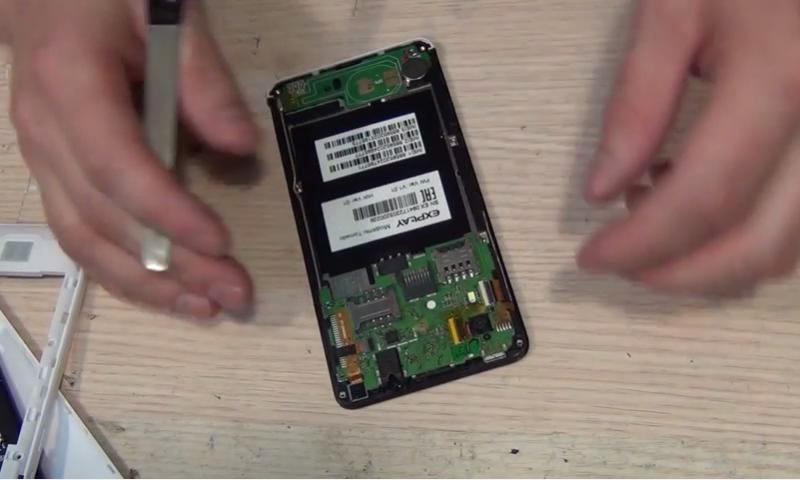

Теперь видна системная плата и ее тоже необходимо отсоединить – откручивается винт с левой стороны, затем отклеиваются кнопки регулировки громкости, они держатся на двустороннем скотче, убирается защитная пленка на плате, отщелкивается шлейф тачскрина.

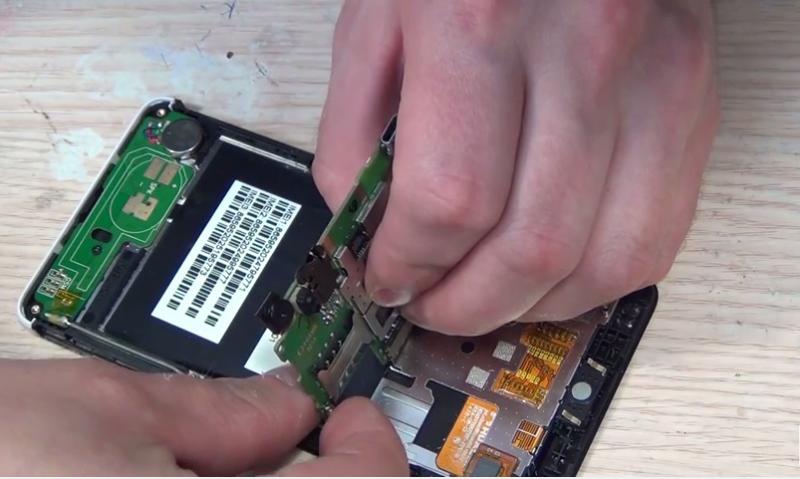

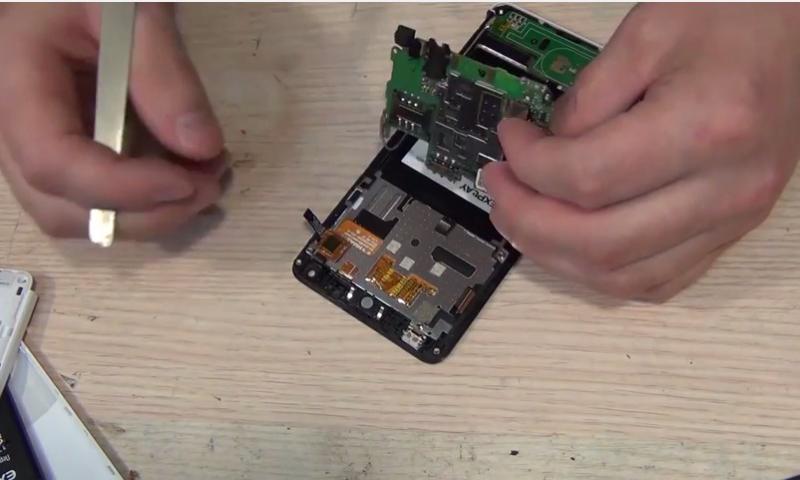

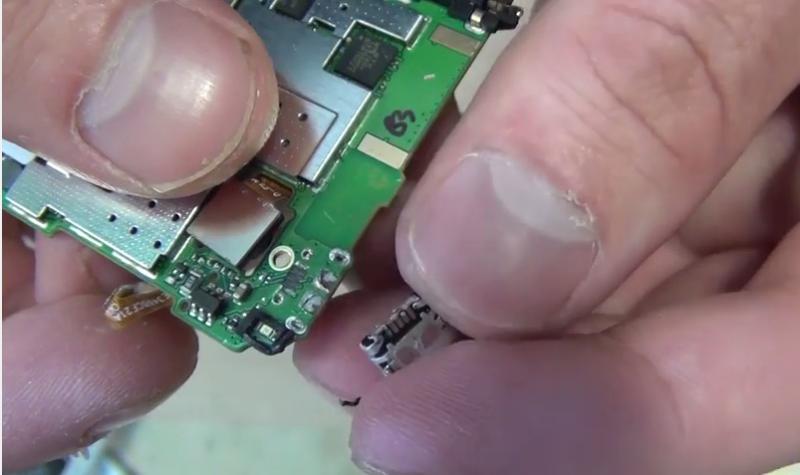

Системную плату можно аккуратно приподнять и отсоединить коаксиальный кабель и проблема в работе разъема USB видна невооруженному глазу – разъем в настоящий момент находится отдельно от платы, то есть фактически он оторван от системной платы, и для корректной работы необходимо соединить две пары контактов заново.

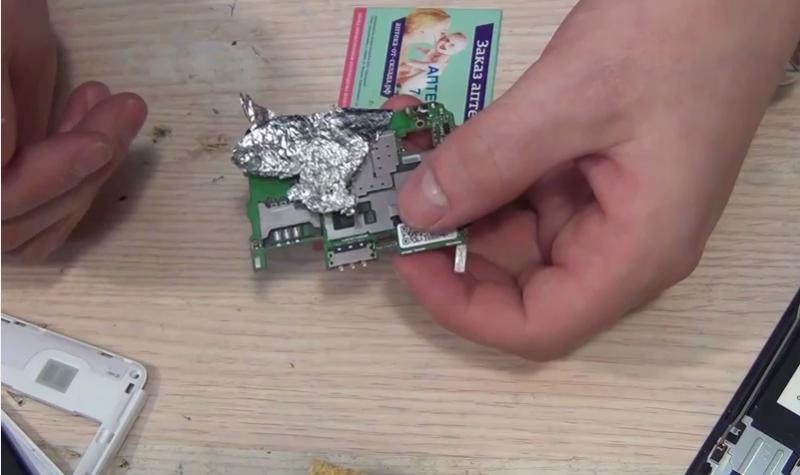

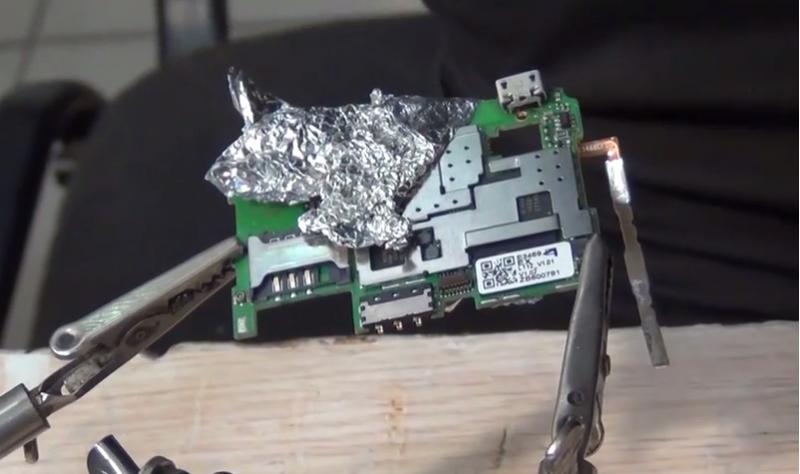

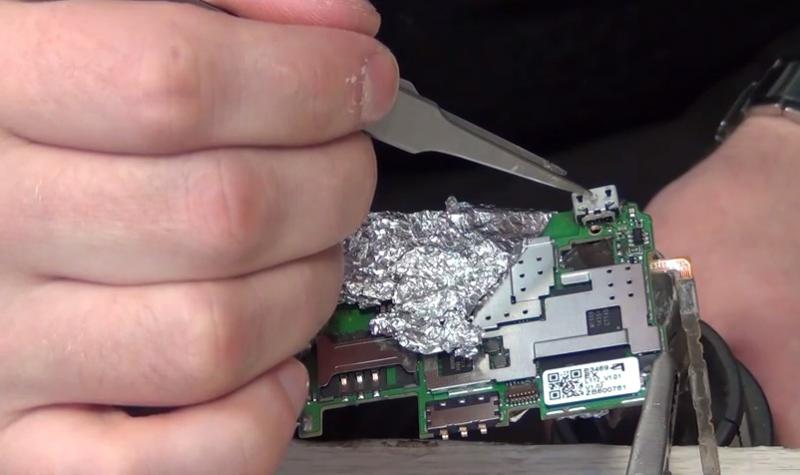

На само зарядное гнездо наносится флюс и USB пропаивается, далее такая же операция производится и с контактами на системной плате. И следующим шагом будет непосредственное присоединение зарядного разъема к плате. Чтобы не перегреть остальные детали, плату стоит обернуть фольгой и зафиксировать в держателе, установив зарядное гнездо на свое место. При помощи фена и прогревания при температуре в 300 градусов будет происходить спаивание.
Как только зарядное гнездо припаялось можно снимать плату. Если из-за поломки не хватает одного контакта, то его можно восстановить, используя проволоку, припаяв в плате и разъему.
Ремонт можно считать завершенным и перейти к сборке гаджета. Для чего плата устанавливается на свое место с подключением шлейфа и коаксиального кабеля, на свои места возвращаются оба шлейфа от тачскрина и дисплея, кнопки громкости, подключается камера (на время спайки ее также убирали с системной платы), пленка от замыканий и закручивается винт. Защелкивается средняя часть корпуса и устанавливаются крепежные винты, аккумуляторная батареи и задняя крышка.

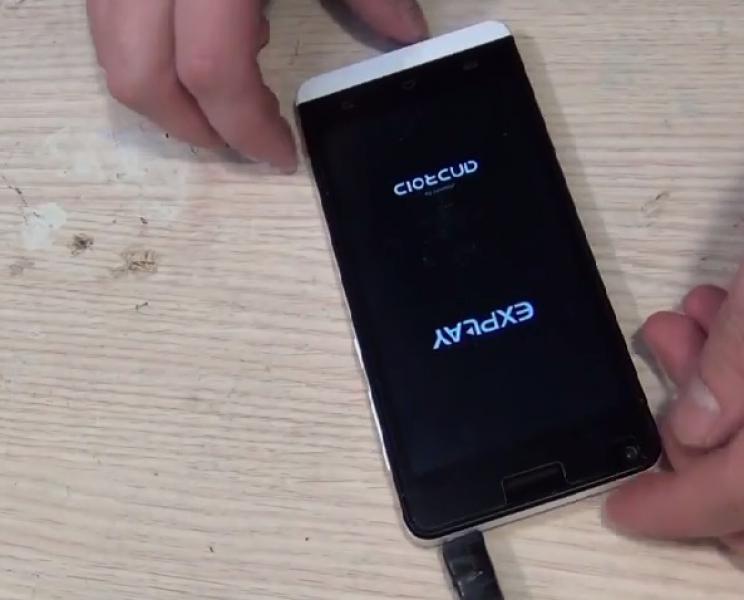

Теперь можно подключить зарядное устройство и провести проверку выполненного ремонта. Телефон Explay Tornado начинает заряжаться, гаджет включается без проблем.
Несложный ремонт своими руками успешно завершен, телефон снова готов к эксплуатации. Если вы опасаетесь, что не в силах отремонтировать устройство самостоятельно, сделав все правильно и аккуратно, то не рискуйте и обращайтесь за квалифицированно
