Любая техника, и уж тем более электроника, рано или поздно ломается. Не исключение и SAMSUNG LE32R81B, распространенной «болезнью» которого является отсутствие картинки матрицы. Статья может стать инструкцией для владельцев этого девайса. Благодаря ней сможете вернуть былую работоспособность вашей панели.

Сначала следует убедиться в том, что устройство подключено к сети, о чем свидетельствует красный мигающий красный индикатор, расположенный в правом нижнем углу рамки.




Посредством пульта ДУ выполняется включение аппарата. В данном случае происходит соответствующая реакция индикатора. Если картинка так и не появилась, а при нажатии случайных клавиш пульта нет звука, то, скорее всего, стандартными средствами здесь не обойтись.

Чтобы установить причину поломки необходимо разобрать заднюю панель и извлечь управляющую плату. Осуществляя поверхностный осмотр необходимо определить характер проблемы. Отметим, что на устройстве присутствует плата типа LE32R81BS/KLG.




Наиболее частой причиной неисправности является флешка 512кб eprom, подлежащей замене.




Вместе с этим рекомендуется сделать проверку всех питающих элементов напряжения на электронной плате. Определяется наличие пульсаций, питания резисторов подтяжки и флешки. Обычно другие проблемы в этом узле не наблюдаются, и после замены нерабочего блока телевизор снова начинает нормально функционировать.

Замена микросхемы

Проблемы в нестандартном напряжении питания или пульсациях приводят к полностью нерабочему состоянию техники. Если же признаки жизни есть – можно обойтись заменой платы. По окончанию ремонта обязательно проверяется работоспособность сервисного режима, посредством чего может обеспечиваться последующая нормальная работа.

Флешку следует изъять при помощи микро паяльника.





Контактная площадка тщательно очищается, протирается и обезжиривается. После этого можно осуществлять монтаж нового элемента.




Плату необходимо полностью очистить от мельчайших вкраплений флюса.




Поиск и установка новой прошивки может и не потребоваться, для чего придется возвратить электронную плату в телевизор с восстановлением имеющихся подключений. Если все сделать правильно – появиться картинка.


После этого можно переходить в сервис меню, и осуществляется настройка аппарата. Оставив устройство в исходном режиме, каждые 15 секунд он будет выключаться, и запускаться снова. Войти в сервисное меню можно пультом ДУ, путем нажатия кнопки Power. Далее на протяжении одной секунды последовательно жмутся кнопки Info, Menu, Mute и Power.


Войдя в меню нужно сделать требуемые настройки на протяжении 10 секунд. Навигация выполняется клавишами курсора на пульте. Вход в интересующий пункт производится кнопкой Enter. После этого снова необходима навигация пульта.

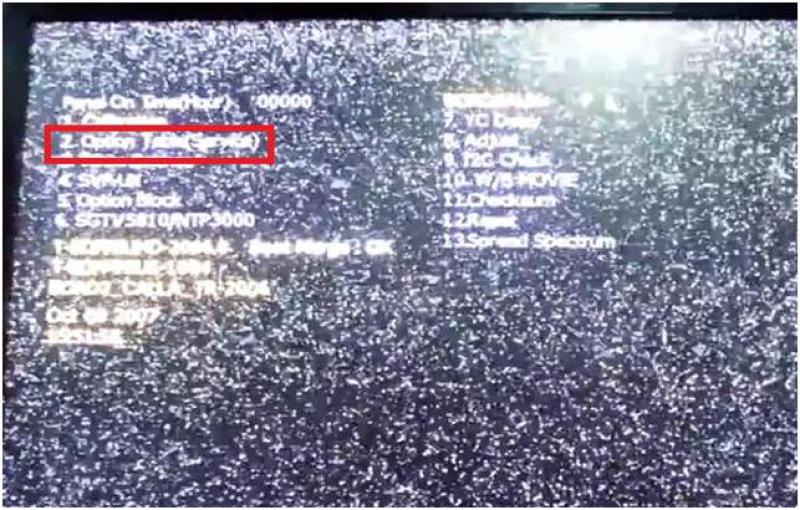

Заходим в меню Option Table, расположенное на второй строчке.

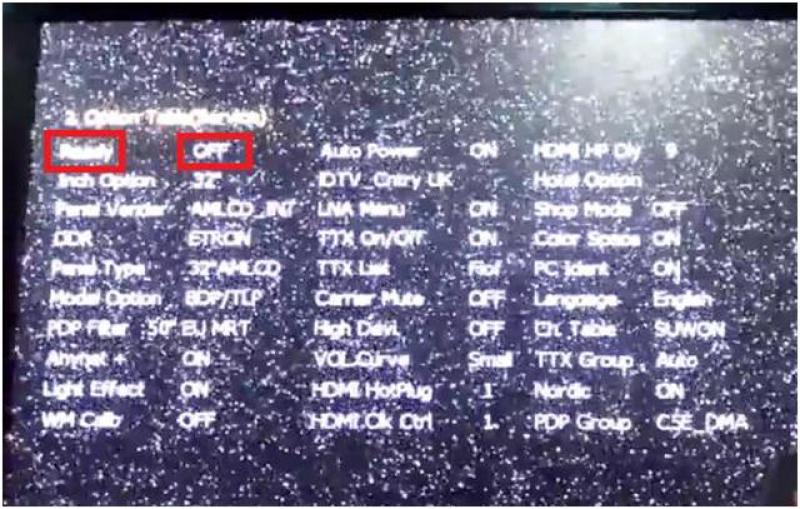

Значение параметра Ready изменяется на положение ON.




Чтобы выйти из меню сервиса необходимо кратковременно нажать клавишу Power, в результате чего произойдет выключение и перезагрузка телевизора. Все внесенные изменения при этом сохраняются.

Учтите, что при незнании назначения пунктов сервисного меню не следует ими пользоваться, поскольку это может негативно отразиться на последующей работоспособности аппарата.

Если все сделать правильно – устройство снова вернется к своей нормальной работе с заводскими установками, в другом случае рекомендуется обратиться в сервисный центр.
