Телевизоры Витязь 55LU1201
Телевизоры Витязь 55LU1201

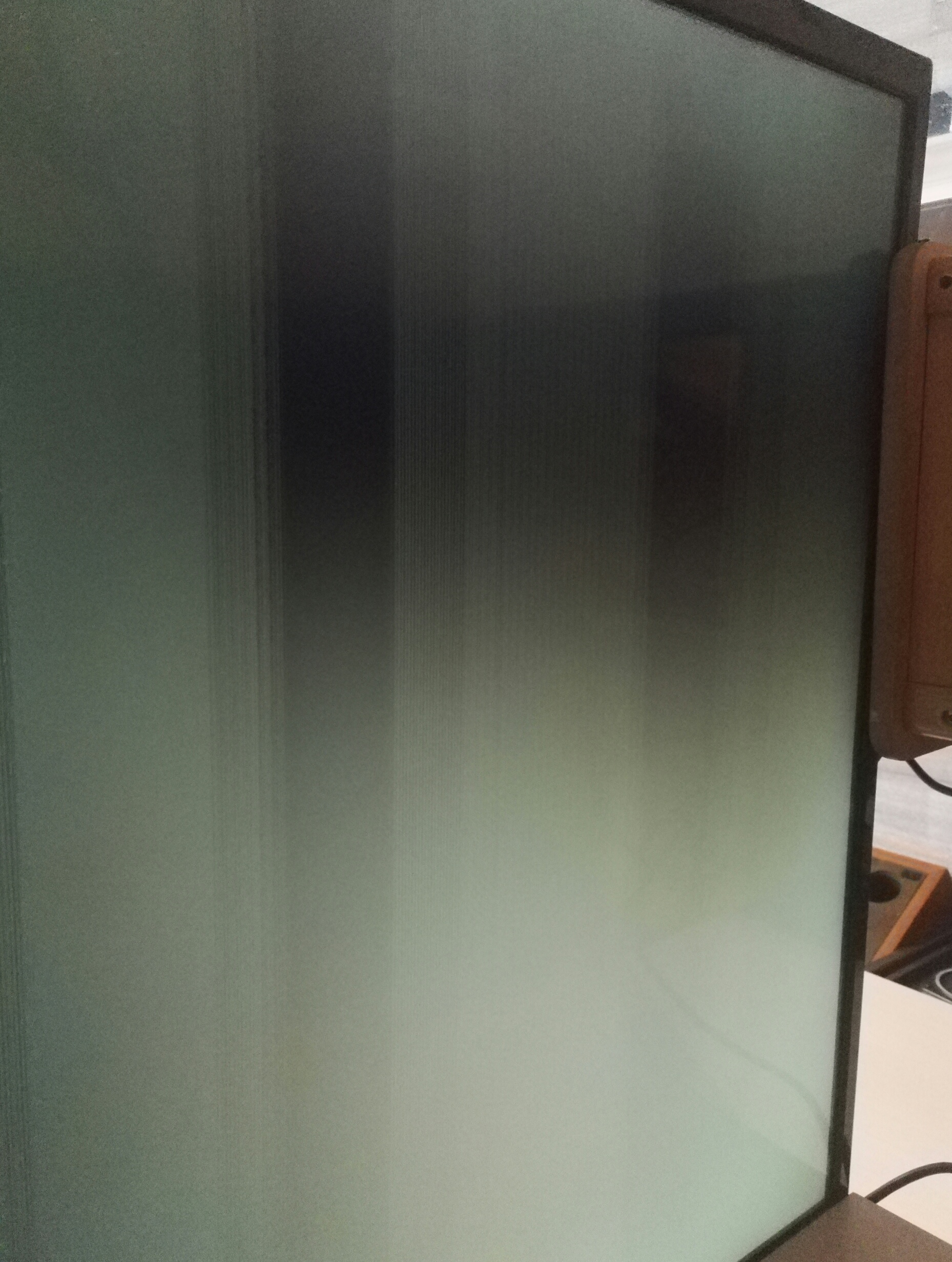

Здравствуйте. При включении телевизора Витязь 55LU1201, на экране ничего не отображается, кроме вертикальных серых полос (если близко смотреть они цветные). При этом, индикатор питания горит зеленым и дальше ничего не происходит. Проверял на main плате, все напряжения присутствуют, 12 В приходит на плату t-con с нее есть 3,3 В, которые расходятся на левую и правую платы дисплея. Подскажите, пожалуйста, есть ли смысл в замене платы t-con на новую и в чем может быть все же причина, если матрица не битая, а экран целый?
Виталий
Комментарии
Напряжения на контрольных точках что с отключенными что и с подключенными половинами матриц одинаковые кроме двух (в скобках с подключенные):
1) vcore 1,08в
2) VCC19 1,84в
3) VCC33 3,27в
4) HVDD 0в (0,05в)
5) VGH 0в (0,88в)
6) VGL1 -6,96в
7) VGL2 -14,96в
T-CON. Так как он не выходит в автономный, тестовый режим. По даташиту на мою панель LC550EQY, нашел только похожий на LC550EQE в нем указаны условия тестового режима. Как я понял, необходимо подать 3,3в через сопротивление 1кОм на 23 контакт разъема lvds платы t-con, при условии отключенного разъема от main платы и подаче отдельного питания 12В
Может я не совсем прав на счет тестового режима, кто то пишет что на LG панелях этот режим не предусмотрен как и на Samsung? поправьте меня пожалуйста если кто знает или подтвердите правильность или ошибочность моих действий... Но если что это мой первый опыт поиска неисправности видео изображения. Хотя до этого был опыт в ремонте 3 телевизоров, но это уже другая тема...
