vsepochinim Ноутбуки Fujitsu LIFEBOOK AH532

Среди распространенных проблем ноутбуков первые позиции помимо смены операционной системы становятся разного рода неисправности с «железом» внутри устройства. Иногда достаточно произвести ремонт определенного элемента устройства, чтобы все заново исправно начало работать.

Зачастую причиной неисправности становятся сбои в работе материнской платы или ее повреждения, которые либо подлежат ремонту, либо необходимо производить замену самой платы. Радикальный и действенный способ, один момент – стоит проверить на совместимость с другими элементами.

При наличии проблем в материнской плате наблюдаются такие признаки как отказ от включения, подвисание при работе, поочередная работа USB-разъемов или не работают вообще. Замена материнской платы обойдется недешево из-за высокой стоимости запчасти, поэтому требуется тщательная диагностика. В случае с ноутбуком FujitsuАН 532 смена материнской платы определенно необходима, чтобы вернуть его к корректной работе.

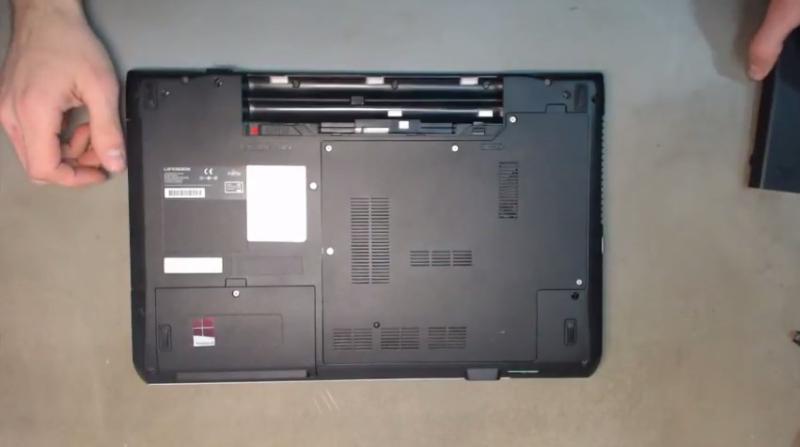

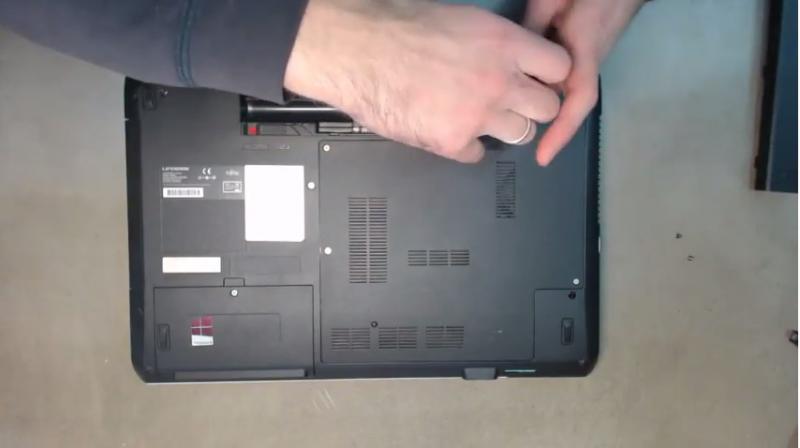

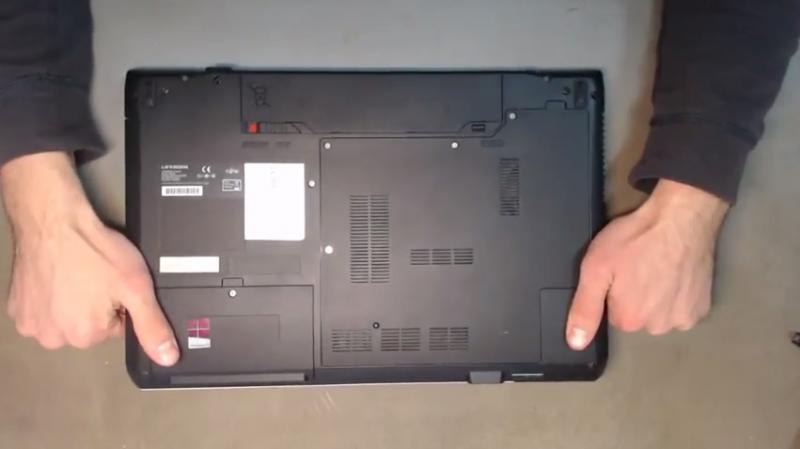

Для ремонта ноутбука своими руками потребуется не только время, а также внимательность и аккуратность при демонтаже и установке запчастей на свои места. Для начала устройство переворачивается и снимается крышка над аккумуляторной батареей, выкручиваются крепежные винты и теперь батарею можно отсоединить.

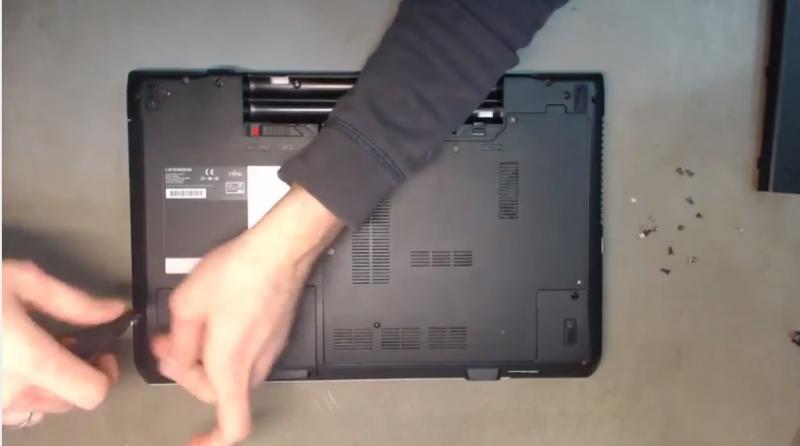

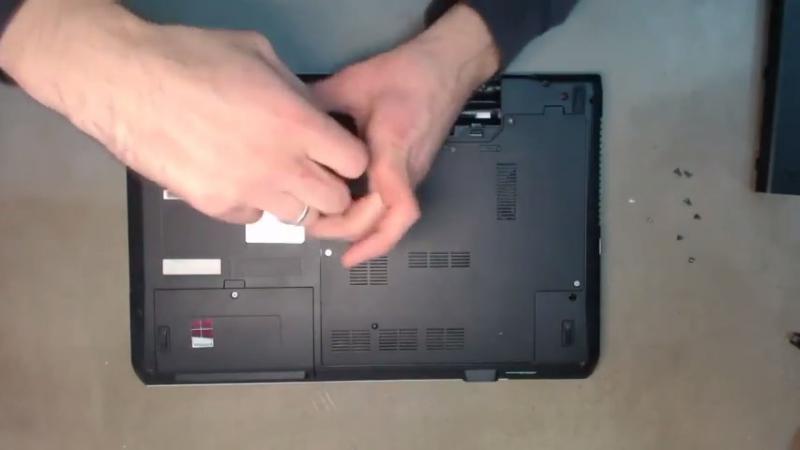

При следующем шаге выкручиваются все фиксирующие винты корпуса, это касается крышки и болтов на жестком диске.

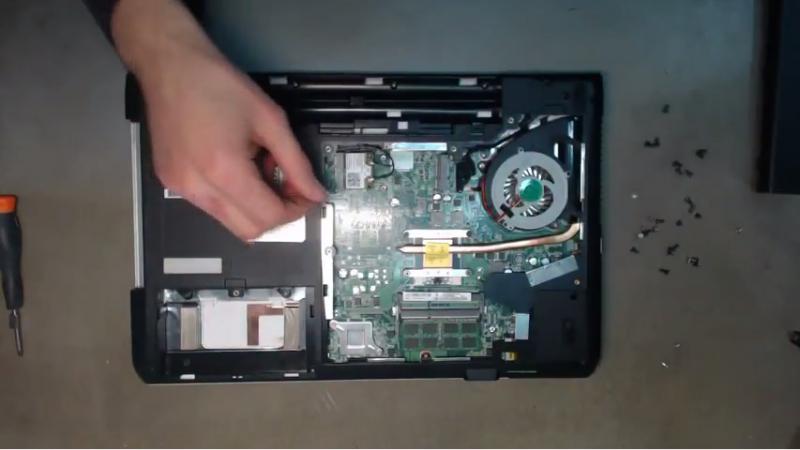

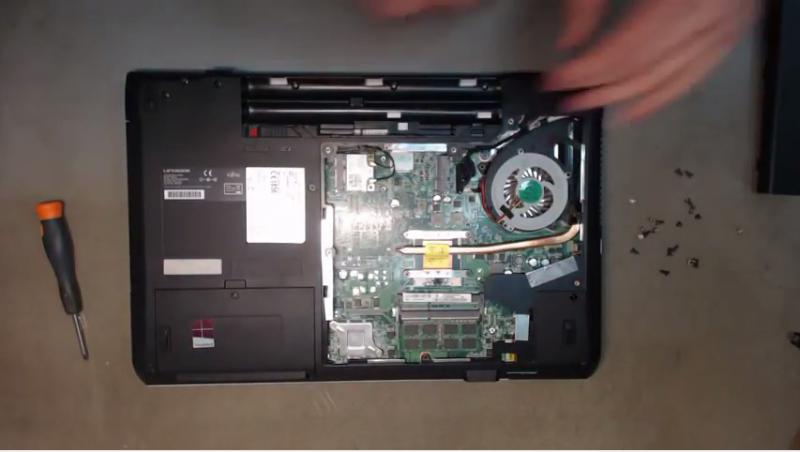

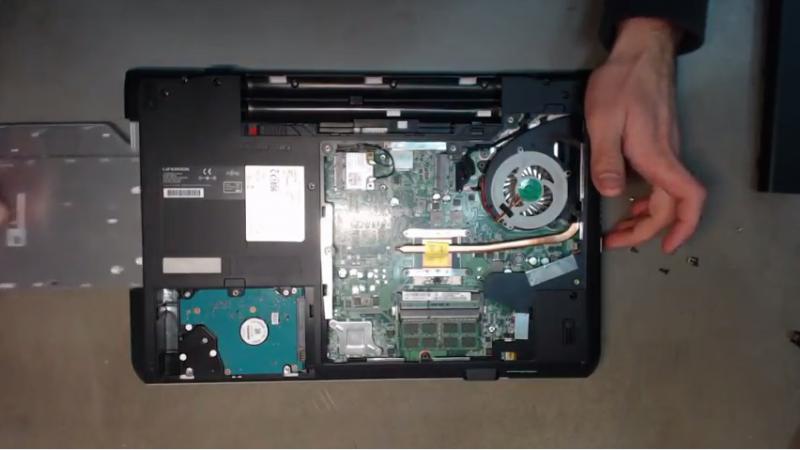

Снимется задняя крышка, крышка жесткого диска и снимается CD-привод. Откручивается модуль wi-fi, модуль системы охлаждения и болты закрепляющие жесткий диск, после чего жесткий диск вынимается.

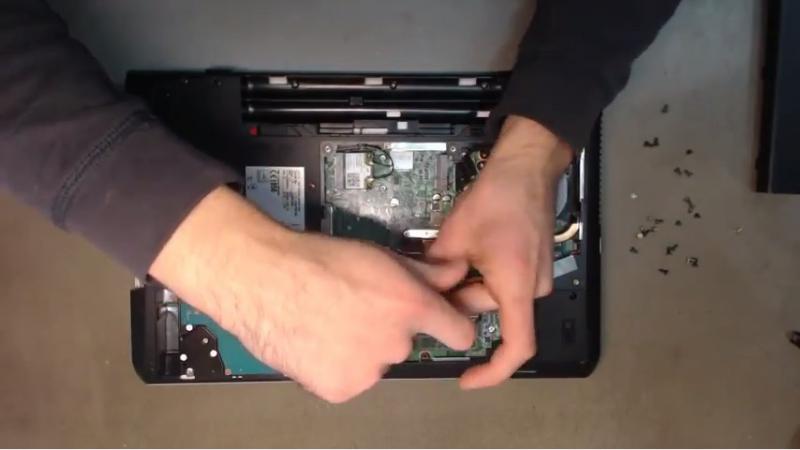

Далее производится отсоединение кабеля питания куллера, отсоединяем модуль wi-fi, заранее отсоединив от него антенну. Следующим шагом отключается кабель дисплея, изымается модуль памяти и непосредственно сам процессор.

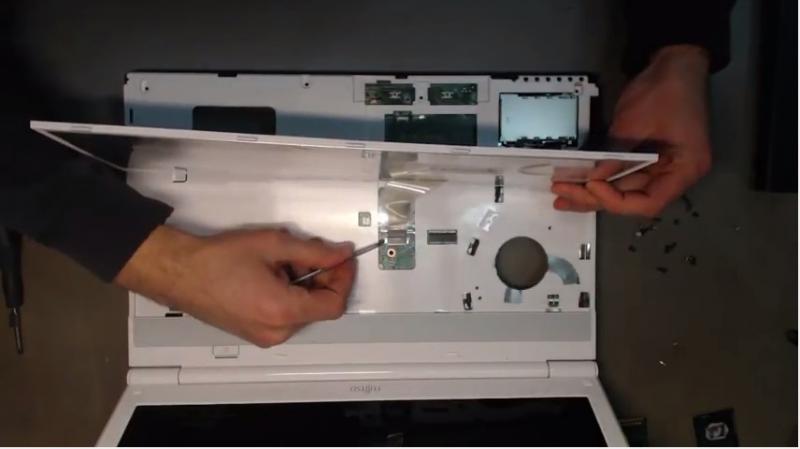

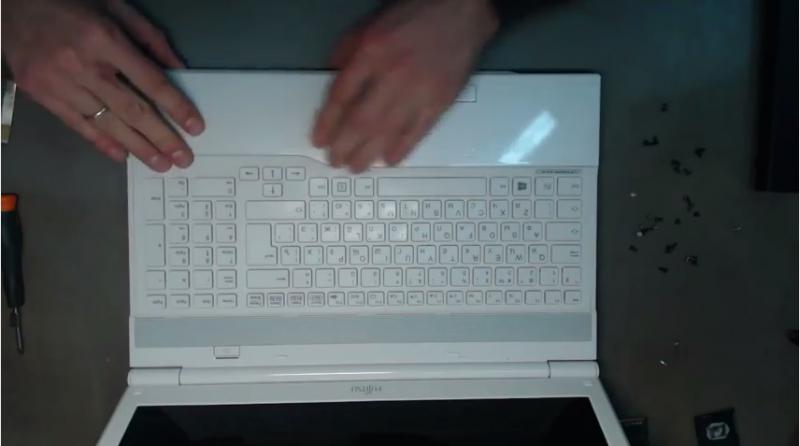

Затем ноутбук необходимо перевернуть и открыть, чтобы выполнить демонтаж панели тачпада для чего снимается крышка, она держится на защелках и при отсоединении необходимо не забыть отключить шлейф тачпада, аккуратно, чтобы его не повредить, а затем снять клавиатуру ноутбука, также предварительно отключив ее шлейф и шлейф кнопки питания.

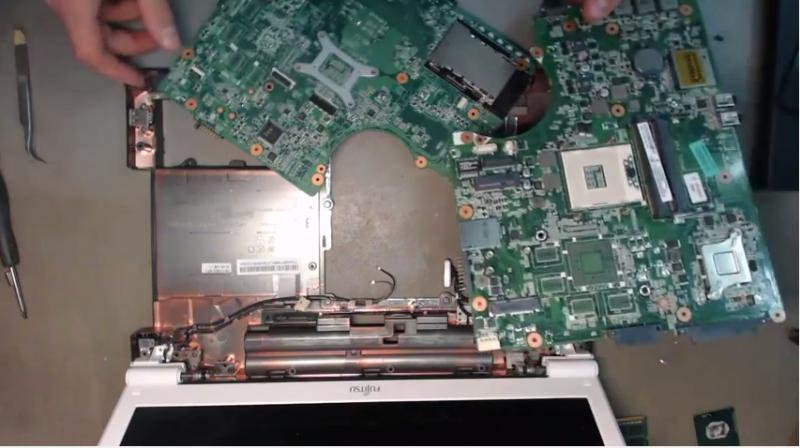

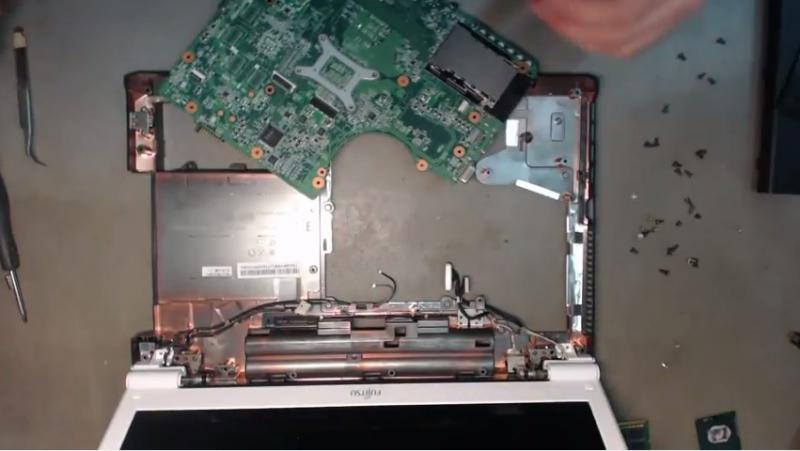

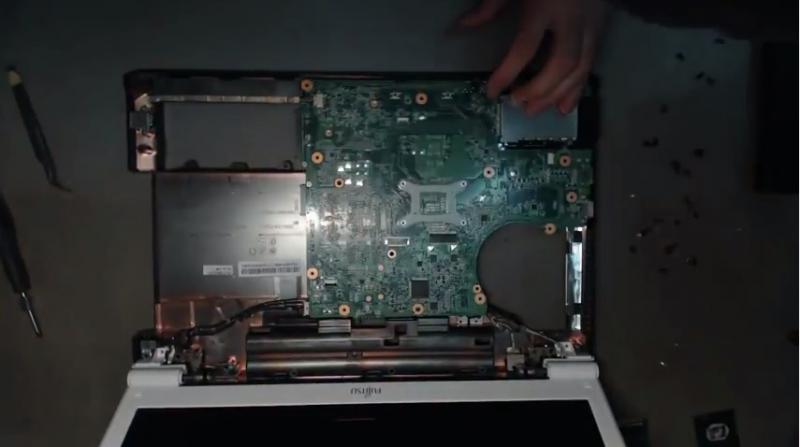

Затем снимается защитная панель, для чего откручиваются удерживающие ее винты и рассоединяются крышки. Теперь материнская плата находится в открытом доступе, и чтобы достать материнскую плату необходимо убрать все удерживающее ее на месте: отключается кабель питания, шлейф USBи откручиваются крепежные элементы. Таким образом, можно произвести замену этого элемента, установив новую плату в корпус и заново подключив питание, шлейф USBи зафиксировав винтами на положенном месте.





С этого момента можно переходить к сборке ноутбука в обратном порядке, поочередно подключая на свои места все изъятые элементы, соблюдая аккуратность и последовательность.

Как видно, при необходимости выполнить своими руками ремонт такой сложности не представляется невозможным. Замена материнской платы в ноутбуке FujitsuАН 532 требует аккуратности и осторожности из-за значительного количества принимающих участия элементов и аккуратности при работе со шлейфами. Очень важно их не повредить и отключать, равно как и подключать обратно, аккуратно. Самостоятельный ремонт не стоит производить, если нет уверенности в его положительном результате, а также навыке работы с техникой. В этом случае стоит обратиться за квалифицированной помощью к специалистам и воспользоваться их услугами.
