Armada Service Телевизоры Izumi TC14N314S

У данного телевизора встречается одна и та же типовая неисправность. У этого телевизора выходит из строя конденсатор, неисправность которого можно увидеть визуально,он будет с трещиной. Сейчас мы будем поэтапно ее устранять.

Начнем с разбора телевизора.

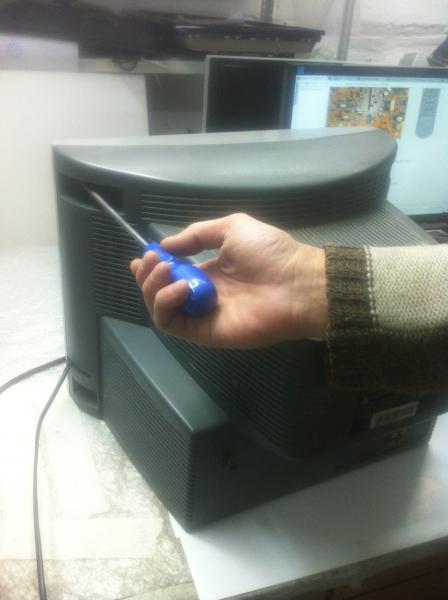

Открутим винты закрепляющие заднюю стенку к телевизору.


Отцепляем шлейфа


Снимаем заднюю крышку

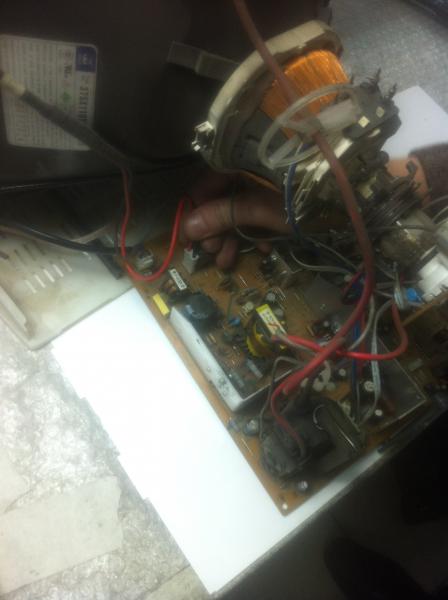

Отсоединяем шлейфа, которые идут к плате.


Визуально видно, что неисправный конденсатор выбил предохранитель,который также нужно будет заменить на новый.


На следующей картинке, показан неисправный предохранитель.


На фото указан.то конденсатор,который и выходит из строя, при малейшем зорком взгляде мы увидем, что он треснул.

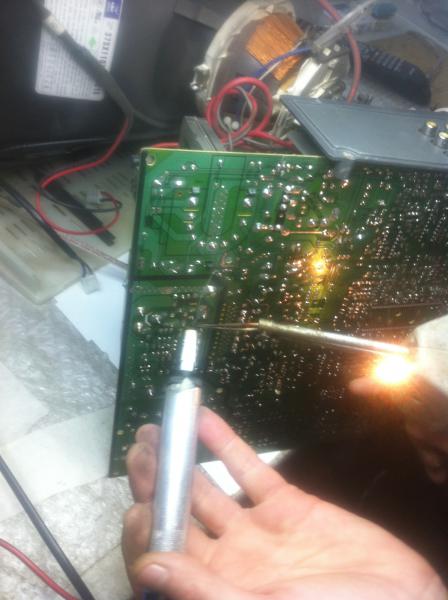

Потребуется выпаять его.


После того как выпаяли,ставим новый предварительно купленный в магазине радиодеталей 681pF 2kV

Не забудьте также заменить предохранитель на новый.

После того как поменяли неисправные детали собираем телевизор в обратной последовательности.
