Юрий Сорочинск

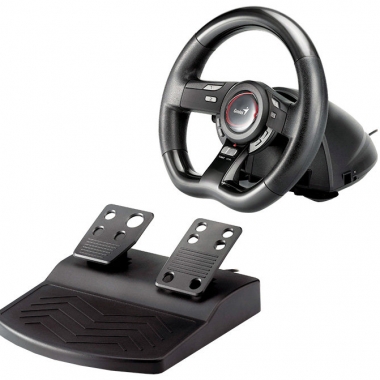

Рули, джойстики, геймпады Genius Speed Wheel 5

Здравствуйте! Вопрос по распиновке разъема для подключения блока педалей. Часть разъема (rj11) оторвана и утеряна. Из блока педалей выходит кабель с четырьмя жилами черного, белого, красного и зеленого цвета. Внутри блока педалей находятся два потенциометра по 10 КОм каждый. Задействованы только по два вывода каждого потенциометра: средний и один из крайних. Черный провод - общий, к среднему выводу одного потенциометра припаян белый провод, к среднему выводу другого - красный и зеленый. Подскажите, если возможно, по этой проблеме. Не могу найти схему этого устройства. Спасибо!

нужна схема 128

Решения и ответы 2

Хоум Маркет в Краснодаре 25.02.2019 17:23

Это можно сделать и самостоятельно — главное раздобыть нужный инструмент. В качестве примера рассмотрим обжимку кабеля КСПВ. Для этого понадобятся: • кабель марки КСПВ нужной длины; • зачистной инструмент (нож для разделки кабеля); • коннекторы RJ-14; • обжимной инструмент. Порядок работы: 1. Подготовьте нужный разъем, телефонный кабель нужной длины и обжимной инструмент (кримпер)
2. С помощью зачистного инструмента снимите верхнюю изоляцию примерно на 5–7 мм.
3. Наденьте разъем на кабель до упора. Раскладка проводов по цветам на обоих концах кабеля должна совпадать.
4. При помощи кримпера обожмите коннектор. В процессе обжима ножи контактов прокалывают изоляцию жил, образуя тем самым электрический контакт.
5. Вынимаем кабель из обжимки и проверяем качество соединения. При необходимости процедуру можно повторить.
Теперь, когда кабель готов, остается только проверить его. Существует два способа: прозвонить специальным тестером для разъемов или подключить кабель к телефонной линии и проверить наличие сигнала.

Ответить

Комментарии
26.02.2019 06:43 Юрий

Здравствуйте!
По поводу обжимки кабеля вопросов нет, а вот насчет функциональности схемы прибора: нужен порядок распиновки или принципиальная схема. Попробовал обратиться в службу поддержки продукции Genius, но пришел ответ, что такую информацию они не имеют права передавать обычным пользователям.
Спасибо!

Ответить

Комментарии
