Пылесосы Bissell 1312J

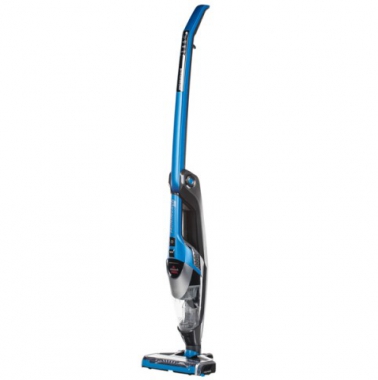

Добрый день! Имеется аккумуляторный (Li-Ion, 5 банок по 3,6 В = 18 В) пылесос Bissell Multireach Ion 1312j. Однажды во время эксплуатации он выключился. Без каких либо сигналов или индикации, я даже подумал, что случайно нажал на кнопку выкл. При этом уровень заряда аккумуляторной батареи был на уровне половины. При попытке включить повторно, двигатель не запускался, а загоралась индикация о состоянии заряда батареи (синие светодиоды, как при нормальной работе пылесоса). Подумал, что все таки сел или перегрелся, пробовал подождать, ставил на базу (зарядку) - не помогло. Разобрал, осмотрел схему, следов гари или повреждений не обнаружил. Пробовал прозвонить участки цепи. Двигатель звонится, значит обрыва в обмотке нет. Батарея напряжение держит. При соединении клемм двигателя к АКБ напрямую - работает. Сделал вывод, что проблема в микросхеме. На схеме обнаружил несколько элементов, которые стал подозревать (интуитивно), в дальнейшем это оказались мосфеты (полевые транзисторы). Пытался их прозванивать и мерял напряжение без выпайки из платы (достаточных знаний/умений не хватает). При одном из измерений пылесос вдруг внезапно включился (вроде как без плавного пуска, сразу на полную мощность, но на 100% не уверен), выключить его не удалось, на кнопку включения не реагировал, только начинали мигать светодиоды (заряд). Предположительно, я открыл мосфет током (или напряжением, полем, не суть важно) через затвор. Далее я не размыкал цепь, а дожидался полного разряда АКБ (моя ошибка, в итоге он проработал до полного разряда АКБ, не переставая работать даже на самых малых оборотах движка). После этого батарея оказалась дохлой, от сети не заряжалась. Померил напряжение на банках, одна оказалась дохлая, заменил на новую, а также перепаял полевой транзистор (новый). В итоге вернулся к изначальной ситуации (АКБ жива, суммарное напряжение 18 В, пылесос не включается , а при нажатии на кнопку загорается светодиод (как при работе), от базы заряжается). Жду идей и советов.
