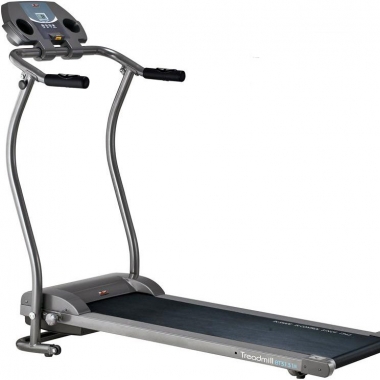

Попалась в ремонт беговая дорожка. Изначально проблема была в том, что при подаче питания на плату-контроллер, сгорал предохранитель. До меня плату пытались ремонтировать, видно, что коряво заменили ШИМ-контроллер и видны следы пайки, на некоторых SMD-компонентах, возможно из-за этого вмешательства я никак не могу разобраться с этой платой. При первой же предварительной диагностике, выявил сгоревший диодный мост, питающий вторичку, из-за которого сгорал предохранитель на входе. После замены диодного моста подал питание на плату, но что-то в районе ШИМ-контроллера стрельнуло, понять, что это было и из-за чего, я так и не смог, возможно ничего серьёзного, так как далее такого больше не повторялось. Мною был ещё раз заменён ШИМ-контроллер, высоковольтный и электролитический конденсаторы, стабилизирующие питание ШИМ-контроллера (ШИМ-контроллер кстати марки TNY266PN), керамический конденсатор на 100 нФ между ногами ШИМ-контроллера заменил на плёночный того же номинала (уже так делал в другой плате и всё работало), выпаивал импульсный трансформатор, в результате под ним обнаружил отгоревшую дорожку, которую восстановил (возможно это она стрельнула в первый раз). Импульсный трансформатор пробовал тестировать осциллографом, правда уже без выпайки, для этого к первичной обмотке подключил параллельно конденсатор на 680 нФ, осциллограф и кратковременно подключал батарею 9 В. Получалась затухающая синусоида, что должно говорить об исправности импульсного трансформатора. Электролиты рядом тоже выпаивал и проверял, подключал плату без них, пульсации становятся только более выраженные, не сглаженные. Так вот, в чём сейчас беда: зелёный светодиод индикации при подаче питания на плату мигает с частотой примерно раз в секунду, если поставить плату в беговую дорожку и включить, то консоль начинает мигать с той же частотой, то есть питание на плату управления беговой дорожки от платы-контроллера постоянно прерывается и снова подаётся. Что это может быть, какие элементы могут вызывать такие сбои в работе, как их проверить?
Пульсации в контроллере беговой дорожке
